Вентиляторы для теплиц: 4 способа проветривания пространства

Установка термопривода

Последовательность действий при установке следующая.

Термопривод следует монтировать в охлажденном состоянии, чтобы длина выхода рабочего штока была минимальной. Его можно положить на некоторое время в холодильную камеру (не в морозильную!).
Проверить, как свободно закрывается дверь, окно или рама. Если имеются какие-либо помехи, следует их устранить. При необходимости рекомендуется смазать петли.
Далее производится разметка мест, куда будут устанавливаться кронштейны

Здесь важно найти подходящие места на открывающейся створке и на неподвижной раме теплицы. Крепление кронштейна к створке должно обеспечить работу полного хода штока термопривода.
Закрепив кронштейн на открывающейся части, следует разметить места крепления кронштейнов на неподвижной раме. Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода

Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода. На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах

Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах. Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

Конструктивные особенности некоторых видов термопривода  могут вносить изменения в последовательность действий при установке.

Обустройство различных видов вентиляционных систем

Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?

Поликарбонатные теплицы

Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.

Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.

Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:

  • Смонтировать достаточное для размеров помещения количество вентиляторов.
  • Обеспечить полноценный приток свежего воздуха.
  • Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).

Вентиляция в зимних теплицах

Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.

  • Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
  • В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
  • Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
  • Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
  • Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
  • Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.

https://youtube.com/watch?v=NjKN8qkg5HU

Проветривание небольших теплиц

В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.

Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.

Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

Промышленные теплицы

Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.

Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.

Теплицы для огурцов

Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.

Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.

Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)

Вентилирование в теплицах Митлайдера

Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.

Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.

Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).

Автоматизация проветривания в теплице

Автоматика такого процесса значительно упрощает работу в тепличном хозяйстве. Ведь не нужно постоянно контролировать состояние микроклимата: температуру воздуха, уровень влажности и соответствие этих факторов для конкретной культуры. Достаточно установить простые датчики и лишь периодически осуществлять проверку системы.

Используя выше перечисленные типы вентиляции, можно добиться качественного воздухообмена в замкнутом пространстве парника. Что из этих систем можно установить у себя в хозяйстве?

  1. Электрическое оборудование, с датчиками контроля температуры и реле.
  2. Гидравлические системы управления микроклиматом.
  3. Биметаллические типы вентиляции.
  4. Автоматизировать закрывание и отпирание форточек.

Какие нюансы нужно знать и учитывать при использовании таких автоматических вентиляционных систем теплиц, чтобы поддерживать необходимый баланс влажности и температуры окружающей среды?

Электрическая автоматика

Одна из лучших систем, которую можно использовать сегодня для установки в парниках. Принцип работы строится на наличии датчика показателя температуры и реле с дальнейшим его подключением к вентилятору.

Электрическое проветривание работает по следующей схеме. Если температура поднимается к установленному пределу, срабатывает реле и запускается вытяжка. Разогретая воздушная масса будет удаляться через вытяжной вентиляционный канал, а свежий более прохладный воздух поступать через приточные отверстия или не герметичные конструкции накрытия парника.

Важно, чтобы объем подаваемого свежего воздуха был приблизительно равен удаляемой массе! Если будет недостаточно естественного притока, можно добавить в стенах принудительную приточную систему. Кроме достаточного объема свежего воздуха, это даст более интенсивное охлаждение, и как результат сократит время работы электрических вентиляторов

Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения

Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения.

Однако, как и любая система, есть и один недостаток, это обязательное наличие подключения к электросети. При внеплановых отключениях питания, вся теплица подвержена опасности. Устранить это можно дополнительными источниками электричества.

Иногда рекомендуют установку солнечных панелей, или ветрогенератора. Но, такие системы очень дороги, и требуют определенных условий для своей работы. Лучше всего. Установить аварийный бензиновый или другой подобный генератор, с автоматической системой включения при отсутствии основного питания.

Также довольно сложно без опыта правильно смонтировать всю систему вентилирования, и установить привода вентиляторов. Но, в таком случае лучше всего обратится к специалистам, которые сделаю все очень быстро и качественно.

Гидравлика

Гидравлические системы автоматики функционируют наравне с электрическими аналогами, но, при этом не требуют дополнительного источника питания. Ведь вся схема построена на принципе физических и механических процессов.

Автоматическая вентиляция теплицы с гидравлическим приводом работает при нагревании сосуда с жидкостью залитой цилиндре.

Эту емкость, как правило, располагают рядом с открывающейся фрамугой, под потолком. При повышении температуры окружающего воздуха, жидкость в цилиндре расширяется передавая усилие на шток, который открывает створку окна. После охлаждения объем жидкости ужимается, давая возможность закрыться открытой форточке.

Эффективная работа гидравлической автоматической системы вентилирования вполне выполняет работу по поддержанию необходимого микроклимата в парнике. Но, самое главное, она полностью независима от каких либо источников питания, а также не требует никакого постоянного наблюдения за ее работой.

Гидравлическую автоматическую вентиляцию в теплице можно собрать своими руками, даже с обычных пластиковых бутылок. Но более надежные и эффективные, это устройства произведенные фабричным способом.

Самодельный термопривод для теплицы

Готовые устройства для автоматического открывания теплиц стоят дорого, в целях экономии можно изготовить термопривод самостоятельно. Для начала нужно определиться, на какой срок службы рассчитывается работа самодельного устройства. Есть варианты, которые прослужат только один сезон, а можно изготовить термопривод, который прослужит несколько лет. Для тех, кто знаком с электричеством, можно сделать электропривод на дверь теплицы, но есть более простые варианты.

Из надувного мяча и баллонов

Этот вариант самодельного термопривода способен прослужить 1-2 сезона. Для его изготовления потребуются:

  • коробка из дерева;
  • 2 баллона;
  • резиновый шланг;
  • доска;
  • мяч или камера из-под него.

Баллоны скрепляют вместе при помощи скотча или проволоки. К ним присоединяют резиновый шланг. Другой конец шланга крепят к надувному клапану мяча. Мяч укладывают в коробку так, чтобы при расширении он вытолкнул деревянную крышку. Коробку ставят под форточкой, а на крышку устанавливают доску, чтобы во время ее смещения, доска открывала окно. Баллоны подвешиваются под потолком.

С повышением температуры баллоны греются и подают теплый воздух по шлангу в мяч. Он надувается и сталкивает крышку короба. Доска, зафиксированная сверху, оказывает давление на раму форточки, открывая ее. При понижении температуры воздуха процесс проходит в обратную сторону.

Из пластиковой бутылки

Самый дешевый и быстрый способ соорудить термопривод для теплицы своими руками. Этот вариант прослужит только 1 сезон.

  • 2 бутылки, одна из которых объемом 5 л, а другая 1л;
  • темная тонировочная пленка:
  • доска;
  • патрубки 2 шт.;
  • тонкая трубка длиной от 100 см.

Бутылки моют и высушивают. Большую тару оборачивают темной пленкой и просверливают в ней отверстие. Вставляют патрубок и соединяют с одним из концов трубки. Место соединения делают герметичным промазывая стык специальной пастой. 5-литровую бутылку фиксируют под потолком. Второй конец трубки соединяют с горлышком литровой бутылки, а сверху крепят доску.

Смятая под доской литровая бутылка под воздействием воздуха из верхней 5-литровой тары будет выпрямляться и поднимать доску. Та, в свою очередь, будет оказывать воздействие на раму форточки, приподнимая ее.

Из цилиндра от офисного кресла

В офисных креслах есть механизм, который обеспечивает регулирование высоты сиденья, он называется газлифт. Эта деталь подойдет для сооружения термопривода.

  • машинное масло;
  • обрезок металлической трубы подходящего диаметра;
  • сварочный аппарат;
  • болгарская пила;
  • тиски.

Конец стержня из пластика зажимают в тисках и вытаскивают его, пока не станет видно штырь на клапане. Выпускают воздух из основного цилиндра. Его ось фиксируют в тисках и давят сверху. Верхнюю часть цилиндра аккуратно обрезают болгаркой. Есть риск повредить уплотнитель и поверхность самой детали.

Из гильзы аккуратно вынимают шток, следя за состоянием сальника. Нельзя допустить его повреждения. Чтобы шток снова не опустился в цилиндр, на него накручивают гайку. Затем вставляют алюминиевый поршень и приваривают. Завершающим этапом становиться накручивание гайки на резьбу, а потом фиксация штока на оконной раме. В проветриватель заливают масло, и оно готово к работе. Принцип действия будет гидравлическим.

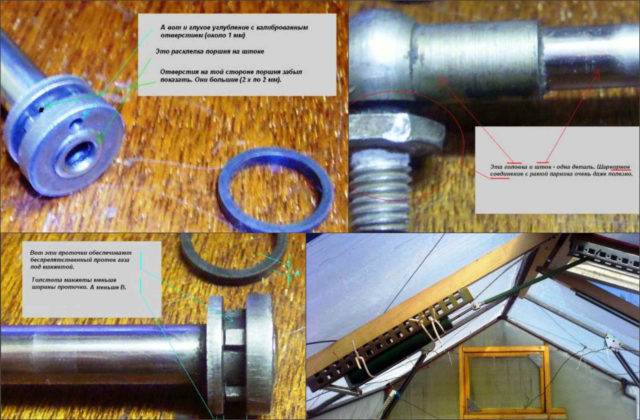

Из автомобильного гидроцилиндра

Этот вариант термопривода прослужит несколько лет. Чтобы изготовить такое устройство для проветривания теплиц, потребуется около 1 часа.

Сначала выдавливают газ из амортизатора, а затем высверливают небольшое отверстие, и нарезают резьбу. В отверстии фиксируют тормозной шланг. Ресивер для термопривода делают самостоятельно либо заказывают у токарей. В амортизатор заливают масло, а шток полностью погружают внутрь. Устройство готово, остается убедиться в его полной герметичности, следить, чтобы масло не капало. Конструкцию крепят штоком к форточке, а другой конец фиксируют к опоре.

Из автомобильного амортизатора

Что потребуется для создания такого термопривода:

  • поршень амортизатора или пружина;
  • краны 2 шт.;
  • цилиндрическая емкость для масла (труба из металла);
  • машинное масло.

С обоих концов трубы приваривают краны. Один из них будет служить регулятором давления, а другой отверстием для заполнения маслом. У пружины обрезают дно с помощью болгарки. Затем приваривают к трубе. Завершающим этапом становится проверка устройства на герметичность.

Самостоятельное изготовление проветривателя

Поскольку некоторые из описанных выше устройств имеют довольно простую конструкцию, организовать вентиляцию теплицы вполне можно и своими руками.

Система с несколькими ёмкостями

Система с двумя ёмкостями

Данное устройство, изготовленное своими руками, состоит из двух ёмкостей — большой и маленькой. Большую изготавливают из металла и заливают её маслом. Жидкость, нагреваясь, перетекает в меньшую ёмкость, к которой прикреплена форточка, и последняя начинает постепенно открываться.

  • В качестве большей ёмкости можно использовать металлическую канистру вместимостью 3-4 литра. Меньшую же можно сделать из обычной жестяной или стеклянной банки.
  • Для изготовления трубок, по которым будет перетекать жидкость из одной ёмкости в другую, можно использовать любой материал. Главное — чтобы трубки были достаточно длинными и доставали до дна ёмкости.
  • Если трубки металлические, то для их прикрепления к канистре используется сварочный аппарат. Резиновые же или пластиковые трубки крепятся с помощью гаек с резьбой.
  • Ёмкость большего объёма заполняется рабочей жидкостью, например, отработанным автомобильным маслом, приблизительно на 35-40%.
  • Маленькая ёмкость заполняется жидкостью полностью, при этом трубка, которая к ней подсоединена, должна быть заполнена маслом приблизительно на 1см над её уровнем.
  • Маленькая ёмкость устанавливается на краю форточки снаружи. Большая крепится под потолком внутри теплицы.

Трубки, соединяющие два резервуара, должны входить в них герметично! В противном случае система работать не будет.

Когда наружная ёмкость нагреется под солнцем, масло начнет перетекать в емкость, расположенную в теплице. Она под силой тяжести опустится вниз, а форточка откроется, создав таким образом вентиляцию в парнике.

При понижении температуры масло перетечет обратно, внешняя ёмкость станет тяжелой и своим весом заставит форточку закрыться.

Пневматическая система

Схема автоматической пневмовентиляции

Чтобы сделать пневматический проветриватель для теплицы своими руками, необходимо подготовить:

  • Металлическую канистру.
  • Цилиндр небольшого размера с гладкими стенками.
  • Надувной шарик.
  • Кусок пенопласта.
  • Силиконовый герметик.
  • Металлический шток.
  • Резиновую трубку.
  • 2 метра прочной лески.
  • Шпульку из-под швейной машинки.
  • Небольшую металлическую полосу.
  • Клей.
  • Скотч.

Пример самодельной пневматической системы для проветривания теплицы

Пневматическая система вентиляции своими руками несколько сложнее в изготовлении по сравнению с предыдущим способом, однако в основе работы этого устройства также лежит использование тепловой энергии.  В первую очередь нужно окрасить канистру в черный цвет, чтобы она лучше притягивала солнечное тепло. Когда краска высохнет, в крышке следует просверлить отверстие для соединительного шланга и вставить сам шланг, плотно зафиксировав его с помощью герметика.

Для изготовления меньшей ёмкости используется кусок поликарбоната, свернутый в трубу, торцевые концы которой склеиваются цианакриловым клеем. Дно и крышка цилиндра также изготавливается своими руками из поликарбоната. В дне нужно просверлить отверстие для трубки, а в крышке — отверстие для штока. Для изготовления направляющей можно использовать обычную пластмассовую трубку нужного диаметра.

Далее на трубку надевается шарик и герметично фиксируется на ней. Из пенопласта вырезается круглый поршень, а его бока оклеиваются скотчем для хорошего скольжения. Затем к пенопластовому поршню крепится шток, изготовленный из металла.

Из пластины изготавливается коромысло с двумя разными отверстиями на концах. Отверстие большего диаметра используется для крепления на ось, а на маленькое крепится придаточная тетива. Ось изготавливается из обычного гвоздя.

Такая система вентиляции, сделанная своими руками, работает довольно просто. Воздух в ресивере, закреплённом под потолком парника, при нагревании перемещается в цилиндр, что способствует надуванию воздушного шара. Поршень со штоком при этом поднимается, воздействуя на коромысло, натягивая леску и поднимая форточку. Когда воздух остывает, форточка закрывается.

Автоматика своими руками

Вентиляция теплицы из поликарбоната с использованием пневматической системы может быть выполнена и самостоятельно. Описанный ниже метод подойдет для тех конструкций, с открывающейся форточкой по горизонтали. Итак, с чего начать работу по сборке? Сначала потребуется подобрать следующие изделия:

  • стеклянные емкость (банка самый подходящий вариант): одна объемом 3л, другая 0,8 л;
  • крышка из жести, обычная, закаточная;
  • мягкая крышка;
  • трубка из меди или латуни;
  • трубка мягкая, можно от капельницы;
  • брусок из дерева;
  • проволока.

В емкость объемом 3 литра заливается вода. Потом банка закрывается жестяной крышкой. Далее надо обязательно проделать отверстие, в которое вставить медную трубку. Нужно чтобы она не доставала до дна емкости где-то 3 мм. Отверстие необходимо тщательно загерметизировать.

Для банки меньшего объема нужно использовать полиэтиленовую крышку и другую трубку. Банка закрывается, трубка вставляется точно также и отверстие вокруг нее также должно быть загерметизировано. Небольшая банка тоже должна быть заполнена водой.

По наружной стороне форточки следует закрепить деревянный брусок, который будет играть роль противовеса. На верхнюю же планку форточки следует закрепить банку объемом 0,8 литра. Для этого достаточно забить в планку гвоздь (если она деревянная) или закрутить саморез (если планка металлическая). Далее к гвоздю или саморезу за проволоку подвешивается банка. Для герметизации можно применить обычный герметик или просто запаять оловом отверстие.

Теперь вы знаете, что помимо множества способов и устройств, предлагаемых в магазинах выполнить устройство даже автоматической системы несложно. Для этого даже не потребуется покупать специальные механизмы. Разумеется, внешний вид теплицы такая конструкция вряд ли украсит, но здесь важнее, наверное, защита растений и будущего урожая, нежели красота. В любом случае даже при отсутствии времени и средств вы теперь знаете, как сделать вентиляцию в теплице своими силами, что обязательно вам пригодится, если вы не сможете посетить свой дачный участок даже на выходных.

Важность вентиляции

Вентиляция – очень важный момент. Предположим в теплице растут помидоры. Им необходим углекислый газ, чтобы осуществлять фотосинтез. Происходить это будет только тогда, когда в теплице есть стабильный воздухообмен

Чтобы понять как проветривать теплицу из поликарбоната с томатами, важно уяснить несколько простых правил. Помидоры нормально переносят сквозняки, поэтому проветривать эту культуру разрешается всеми возможными способами: открывать дверцу и форточки, демонтировать торцы и т.д

Важно проводить проветривание спустя два часа после полива томатов, это нужно для нормального процесса опыления. Любой огородник скажет, что свежий воздух обязательно должен заходить во все места теплицы. Если в каком либо уголке воздуха не хватает, то растения просто остановятся в росте.

Если задуматься о том, как часто надо проветривать теплицу из поликарбоната, то ответ один: постоянно. Хорошо если она установлена в частном доме, где в любой момент можно это сделать, а если она находится на даче и не всегда есть возможность ездить туда каждый день. В таких случаях необходимо продумывать способы для проветривания, которые не требуют присутствия человека.

Можно приобрести готовую систему вентиляции, которую надо просто поставить. Также при монтаже теплицы можно сделать несколько форточек. Если теплица была куплена без необходимого количества форточек, не стоит лениться и лучше сделать дополнительные. Как правило, на теплицах из поликарбоната делают форточки с боков или с той стороны, где расположена входная дверь, или на самой крыше. Если есть перегородки, которые её разделяют на секции, форточки по бокам самый лучший вариант. Угол открытия форточек не должен быть менее 55 градусов.

Важным фактором является и расположение на садовом участке теплицы. Если она стоит на месте, где достаточно ветрено, то это хорошо. Установка теплицы в правильном месте участка требует максимального внимания. Возле теплицы не должно быть никаких построек, которые могли бы помешать хорошему и качественному её проветриванию с любой стороны. От этого зависит движение свежего воздуха внутри теплицы.

Простые способы проветривания

Также, для наладки циркуляции воздуха внутри теплицы, можно воспользоваться бытовым вентилятором. Это больше подойдёт для теплиц, в которых много овощей растёт. А если выращивать их там чисто для себя, то не стоит тратиться на оплату электричества, а просто оборудовать форточки по всей теплице или приобрести её уже с ними. Для самостоятельного открывания форточек в заданное время, и для из закрывания, можно установить в теплице специальное автоматическое устройство.

Есть ещё много важных причин, по которым следует наладить проветривание в теплицах из поликарбоната — это бактерии и болезни растений. Если теплицу плохо проветривать или совсем не проветривать, то внутри её создаются идеальные условия для развития и размножения огромного количества вредителей, бактерий и грибов.

Опыление растений происходит ветром. В не проветриваемой теплице такой возможности нет, и поэтому можно остаться и вовсе без урожая. Вот ещё один важный фактор необходимого и регулярного проветривания теплиц из поликарбоната.

При помощи вентилятора можно воссоздать имитацию ветра. Воздушные потоки будут колыхать стебли, пыльца будет летать по всей теплице. Можно даже установить два вентилятора. Один будет внутри циркулировать воздух и второй – для вытяжки из теплицы тёплого воздуха.

https://youtube.com/watch?v=q032GsQ9JIk

Каким бы устройством не оборудовали теплицу, главное, чтобы всё работало исправно и стабильно. Ведь хороший урожай можно вырастить только соблюдая все правила и тонкости, которые требует огородное дело. И правильное проветривание теплицы из поликарбоната не исключение.

Вентиляция зимой

Чаще всего, перед морозами в теплице забиваются все щели, чтобы сохранить тепло. Но для зимней теплицы вентиляция нужна, чтобы избавится от влажного воздуха, который негативно влияет на рост растений и создает благоприятный климат для различных заболеваний. Достаточно коротких проветриваний по 5-10 мин., чтобы слега освежить климат в теплице. И речь идет не о проветривании через форточку или дверь, а именно вентилятором. В зимних и осенних теплицах вентилятор и хорошая циркуляция воздуха позволяет избавиться от такой проблемы как запотевание или конденсат на стенках теплицы (это явления некоторые называют парниковым эффектом, но это не совсем правильно).

Автомат для проветривания теплиц алиэкспресс. Чудо враждебной техники — гидропривод автоматического проветривания теплицы

В субботу пришла посылка с месяц назад заказанным на алиэкспресс механизмом автоматического проветривания теплицы. Принцип действия механизма чрезвычайно прост — гидроцилиндр привода заполнен какой-то жидкостью с большим коэффициентом теплового расширения, и шток цилиндра выдвигается при повышении температуры за счет расширения этой жидкости.Обратно шток задвигается при падении температуры за счет уменьшения объема жидкости и силой пары пружин.Никакого внешнего питания приводу не требуется, механизм работает чисто за счет изменения температуры, и потому прост и надежен.Пантограф с гидроцилиндром после непродолжительнойгражданской панихидыпримерки по месту были прилажены к одной из боковых форточек теплицы при помощи нескольких саморезов:В комплекте были еще пластины и винты для крепления толкателя форточки прямо на поликарбонат — но у моей теплицы уже были предусмотрены специальные посадочные места для установки такого проветривателя, так что я предпочел крепить саморезами.Вот она — движущая сила агрегата «оне механизмус» (с) — температура: По случаю достаточно теплой (+23) погоды форточка с установленным механизмом, как и ожидалось, оказалась открытой примерно на половину. Конечно же. мне было чертовски интересно, будет ли работать гидроцилиндр — потому ближе к вечеру, когда температура немного упала, я еще раз наведался к теплице с фотоаппаратом. Как и ожидалось, форточка вместе с температурой несколько опустилась:Температура открытия форточки, как следует из инструкции, может быть отрегулирована в некоторых пределах путём вворачивания/выворачивания гидроцилиндра в шарнир крепления — да и шток имеет для крепления два отверстия, в которых может крепиться шпилькой — выбор конкретного отверстия для крепления позволяет изменять длину механизма сантиметра на полтора, тем самым также меняя температуру открытия и закрытия.Когда температура в теплице упала до +16 и форточка сама полностью закрылась — ничего, кроме как восхищенно процитировать механика Зелёного из книжки Кира Булычева мне не оставалось:Действительно — чудо враждебной техники, в данном конкретном случае — китайской Полное закрытие форточки при на глаз выставленных при монтаже установках оказалась в районе +16, что меня вполне устроило, и потому регулировкой заниматься я не стал.Штука действительно оказалась весьма полезной — так что смело рекомендую всем.

Автоматическая вентиляция теплицы своими руками

Приведем пример, как правильно сделать вентиляцию в теплице самостоятельно.

Гидравлическая система сообщающихся сосудов. Устанавливается для осевой форточки (горизонтальное, вертикальное расположение). Необходимы две емкости: стеклянные банки, пластиковые бутылки или другие емкости. Изготовление:

  1. Одна емкость наполовину заполняется водой.
  2. Размещается вверху теплицы. Чем выше, тем быстрее нагреется вода и откроется форточка.
  3. Вторая емкость прикрепляется (шпагатом, например) к верхней части вертикальной осевой форточки. Немного заполнена водой.
  4. Емкости соединяются между собой тонким шлангом, концы которого размещены на дне внутри каждой бутылки/банки.

При нагревании жидкость из первой емкости будет перемещаться по шлангу во вторую, утяжеляя ее. Форточная рама станет постепенно открываться по мере того, как вторая бутылка/банка будет опускаться вниз. При охлаждении воздуха вода возвратиться обратно, форточка закроется.

Биметаллическая конструкция. Используется для легких форточек, начинает действовать при значительном повышении температуры. Хорошо подойдут для этого материалы кровельного железа и винилпласт. Изготовление:

  1. Отрезать длинную полосу каждого материала.
  2. Склеить две полосы между собой по периметру, немного отступая от края.
  3. Отмерить на получившейся конструкции ¼ всей длины.
  4. Закрепить полосу в отмеченном месте к нижней части форточной рамы.
  5. Другой конец полосы установить через двойное шарнирное соединение на нижней части самой форточки.

Конструкция будет открывать форточку, когда один из элементов прогреется больше другого, изгибая всю полосу. При охлаждении вернется к первоначальному положению, постепенно закрывая форточную раму.

Варианты проветривания в теплицах

Минусом конструкции считается трудность подачи бесперебойного питания на случай выключения электротока, потребность использования дорогого добавочного оборудования

Важно это в летную жаркую пору. При отключении системы вентиляции на 2-3 часа вырастает риск смерти растений

Совет! Для выборочного решения такой трудности можно применять солнечные коллекторы, закреплённые на кровле теплицы.

Гидравлическое проветривание

Собственно данный метод можно считать очень способным открытием современности. Особенно надёжной и надежной конструкцией считают гидравлический вариант проветривания теплиц. Подобная система в себя включает такие элементы: рычаги, совмещённые меж собой фрамугой.

Суть благоустройства и функционирования такой схемы:

  1. Заливают в конкретную емкость жидкость. В процедуре ее нагревания совершается постепенное увеличение, при охлаждении — выборочное сжатие.
  2. По мере повышения объема жидкости (при нагреве) совершается открытие форточки. При сокращении объема воды, проветривание заканчивается. Вместо термометра выступает сосуд, который поставлен в середине теплицы. Компенсатором работает емкость, прикреплённая вне тепличного строения. Чтобы емкости стали сообщающимися сосудами, применяют гидравлические шланги (ими объединяют внешнюю и внутреннюю емкости меж собой). При увеличении давления в какой-нибудь емкости, совершается моментальная реакция — нормализация показателя, приводящая к движению вверх фрамуги.
  3. Фрамуга никогда не достигнет предельного положения, и поэтому проветривание проходит плавно, медленно.

Плохие качества гидравлического проветривания

  1. Процесс этот считается инерциальным, другими словами, на случай весомого уменьшения температуры внешнего воздуха, закрывание делается достаточно неторопливо. Для восприимчивых к холоду растений данного оказуется достаточно для полной их смерти.
  2. В подобной системе не планируется форточек, что некомфортно при выращивании многих садовых культур.

Превосходства гидравлического проветривания

  1. Легкость монтажа.
  2. Прочность конструкции, ее долговечность.
  3. Недорогое обслуживание, нет нужды всегда контролировать процесс.

Совет! Выбирая гидравлический открыватель, главное не забыть учесть угол открытия, для любой конструкции его выбирают персонально. Можно применять при похожем способе машинное масло.

Как разместить форточки

Для оснащения поликарбонатной теплицы качественной естественной вентиляцией необходимо правильно разместить оконные проемы. Во многом через них будет происходить проветривание, поэтому при самостоятельном сооружении рекомендуется придерживаться основных правил размещения форточек:

  • Количество форточек зависит от их размеров, параметров теплицы. Чем меньше проемы, тем чаще они располагаются.
  • Размещенные вверху сооружения, форточки будут хорошо вытягивать влажный прогретый воздух, создавая разреженное давление внутри. Это в свою очередь поспособствует лучшему притоку свежего воздухопотока.
  • Приточные проемы лучше всего располагать внутри боковых стен строения, на уровне чуть выше грядок, стеллажей. Так растения будут хорошо проветриваться, воздухообмен происходить эффективно.

  • Удачным вариантом расположения считается разноуровневое оснащение теплицы оконными проемами для максимально полной смены воздушных масс.
  • Форточки могут располагаться в торцевых стенах. Как правило, в одном из торцов строения расположен дверной проем. Когда погодные условия не позволяют открыть боковые форточки (например, сильный ветер), проветривание осуществляется через торцевые. Это позволит проветрить теплицу и избежать сильных сквозняков.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
