Дымоходы для газового котла в частном доме: выбираем правильный!

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
мощность работы устройства зависит от конструктивных особенностей воздушного канала;
для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха

Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно

Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

Назначение и устройство дымохода

Вне зависимости от типа отопления и особенностей конструкции дымохода он выполняет 3 важные функции:

Он обеспечивает приток кислорода в систему для нормального горения газа с образованием углекислого газа (при недостатке воздуха образуется опасный угарный газ).
Выводит все продукты горения:
сажу;
угарный газ;
углекислый газ.
Отводит конденсат – поскольку одним из продуктов горения является вода, нужно обязательно предусмотреть условия для ее удаления из системы, иначе материал труб со временем будет повреждаться, а тяга – ухудшаться.

Конструктивно дымоход может быть выполнен из традиционной кирпичной шахты или труб, вмонтированных в шахту либо идущих вдоль внешней стены дома. Материал трубы подбирается индивидуально, и в каждом случае есть свои преимущества и недостатки (подробнее – в соответствующем разделе).

Дымоход представляет собой систему газоотведения и подачи кислорода, состоящую из нескольких конструктивных элементов:

Отвод – угловая труба (под прямым углом), которая соединяется с котлом с помощью переходника.
Труба с заслонкой – ближайший к котлу элемент дымохода, который обязательно содержит заслонку: она не только регулирует приток воздуха в систему, но и перекрывает доступ осадков и ветра с улицы во время, когда котлом не пользуются.
Тройник – важный элемент, в который впадает труба с заслонкой. Он дает воздуху подниматься вверх, а конденсату (по сути – водяным парам) – охлаждаться и стекать вниз в специальную емкость, для которой заранее учитывается место.
Все остальные элементы представлены элементами трубы, которая фиксируется к поверхности шахты или стены дома с помощью кронштейнов и бандажа.
Верхняя, т.е. видимая часть трубы – оголовок с грибком в виде конуса, который препятствует попаданию осадков в систему.

Более подробно все конструктивные элементы и детали представлены на схеме (приведены также стандартные параметры).

Чтобы обеспечить наибольшую эффективность работы всей системы, нужно создать необходимые условия для хорошей тяги:

Правильно сконструировать конденсатосборник, чтобы влага не скапливалась в верхних частях трубы. Для этого прежде всего необходимо, чтобы диаметр тройника, в который входит отвод от котла, была достаточно большой: в 1,5 раза больше среднего диаметра всей конструкции.
Достаточный диаметр всего дымохода (он соответствует диаметру патрубка, выходящего от самого газового котла).
Регулярная чистка от сажи (подробнее – в соответствующем разделе).

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
диаметр внутри конструкции зависит от разновидности газового оборудования;
при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
для соединения элементов используется жароустойчивый герметик.

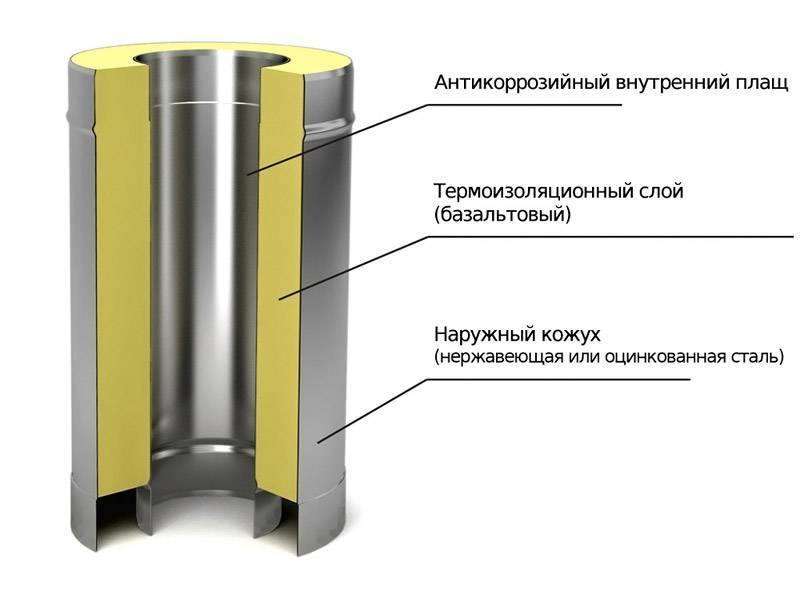

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

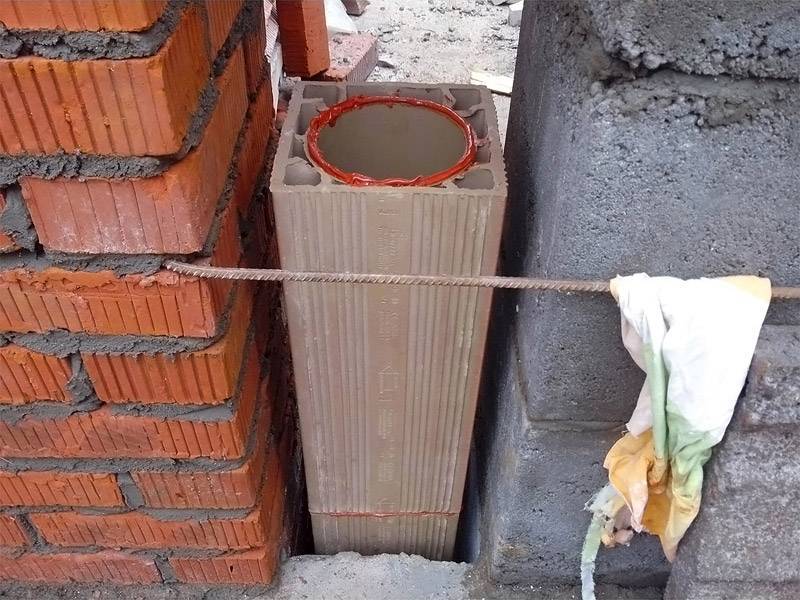

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

труба состоит из отдельных элементов, которые соединены специальной мастикой;
утеплитель выполняется из минеральной ваты;
кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

повышение производительности системы отопления;
полная безопасность;
если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Почему вентиляция необходима?

Воздухообмен необходим для любых установленных котлов: газовых, электрических и твердотопливных. Повышенная концентрация продуктов сгорания в воздухе может привести к отравлению человеческого организма и даже к его гибели

Всего 0,2% газа в замкнутом пространстве несут угрозу для здоровья людей, поэтому важность воздухообмена в котельной бесспорна

Важна вентиляция и по другой причине. В помещении котельной в частном доме, в процессе работы котлов, выделяется большой объем тепловой энергии. Если не установлена система вентиляции, а оборудование укомплектовано обычной вытяжкой, есть риск создания обратной тяги. Она способствует всасыванию газообразных веществ в само пространство комнаты. Поэтому вентиляция в котельной в частном доме – это необходимость, которая отвечает всем строительным нормам и правилам.

В котельной важно устанавливать систему вентиляции, так как это отвечает всем нормам

Требования государственных нормативов

При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.

Основные требования к дымоходам для газовых котлов:

Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
Выполнение необходимых уклонов, снижение поворотов.
Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
Устанавливают дефлектор на дымоход газового котла.
Газовые котлы без дымохода в эксплуатацию не допускаются.

Дымоход из оцинкованной трубы

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Выбор системы дымоходов

Перед тем, как покупать, делать самостоятельно и устанавливать дымоход, нужно ознакомиться с его устройством. Точнее, разобраться, какой именно вид подходит в вашем конкретном случае.

Из кирпича

Кирпичный канал ля отвода дыма

Сооружения такого типа делают во время строительства самого здания, следовательно, конструкция должна быть предусмотрена ещё на стадии проектирования жилого дома. Это позволяет закладывать фундамент под тяжёлую трубу, и тогда ей не будет грозить просадка или крен. Но кирпич сам по себе подвержен разрушению при воздействии конденсата, образующегося при сгорании газа, да и внутренние стенки такой трубы попросту технически невозможно сделать гладкими, что опять-таки будет способствовать сбору конденсата, а не его выбросу в атмосферу. Все эти моменты подводят к тому, что без вкладыша из керамики или стали попросту никак не обойтись. Следовательно, монтаж кирпичных дымоходов для конвекционных или конденсационных газовых котлов получается самым дорогостоящим среди аналогов, хотя выглядит он, конечно, респектабельно.

Из керамических труб

Комбинированный дымоход из керамических труб

Керамика сама по себе является материалом, обладающим высокой теплопроводностью, следовательно, это только вкладыш, который укутывают теплоизоляцией, либо надевают сверху специальную скорлупу из экструдированного пенополистирола или минеральной базальтовой ваты. Для облицовки такой конструкции можно использовать специальный дымоходный кирпич, но это обходится дорого, поэтому иногда для отделки укладывают пено- или газоблоки. Такое сооружение обладает мощной механической прочностью, не реагирует на перепады температуры воздуха и действие атмосферных осадков.

Из нержавеющей трубы

Дымоход для газового котла в частном доме

Такой вариант можно назвать самым распространённым и эта популярность имеет веские основания. Начнём с того, что нержавеющая сталь нейтральна к воздействию активных химических элементов, к которым, вне всякого сомнения, относится конденсат, образующийся при сгорании газа.

Кроме этого, сталь эквивалентна самым высоким показателям механической прочности – она не трескается от ударов, на ней сложно оставить царапины и к тому же, имеет практически зеркальную поверхность. Но любые металлы являются отличными проводниками тепла, что не совсем хорошо в данном случае, поэтому такие конструкции выполняются в виде сэндвич трубы. Там в полости укладывается прослойка базальтовой ваты (это один из самых мощных видов теплоизоляции).

Подключение дымохода

Коаксиальный отвод дыма

Коаксиальный отвод дыма на стене кирпичного дома

Коаксиальные дымоходы тоже сделаны по принципу сэндвич трубы – одна из них (наружная) служит для пропуска воздушного потока, обеспечивающего горение, а другая предназначена для выброса в атмосферу продуктов сгорания, в том числе конденсата. Такую систему можно назвать самой лучшей по техническим характеристикам, которые повышают безопасность эксплуатации газового котла и всего сопутствующего оборудования. На данный момент коаксиальная труба более всего соответствует требованиям эксплуатации газового оборудования для отопления дома и ГВС.

Примечание. Какой бы дымоход для газового котла в частном доме и вытяжную трубу вы не выбрали, они должны соответствовать СНиП 2.04.05-91, иначе газовое хозяйство, чьими услугами вы будете пользоваться, не одобрит подключение отопительного агрегата. В том случае, если вы захотите выполнить все работы своими руками, вам лучше посоветоваться со специалистом, который сможет посоветовать рациональность выбора того или иного варианта с привязкой к вашей котельной.

Необходимость дымохода

Дымоход необходим каждой печи- от походной буржуйки до высокотехнологичного двухконтурного котла. Его компоненты должны выполнять следующие функции:

вывод продуктов сгорания топлива во внешнее пространство, исключение возможности их попадания в отапливаемое помещение;
обеспечение тяги, достаточной для эффективного сгорания топлива с максимальной энергетической отдачей;
защита конструкций постройки от высоких температур отходящих газов;
защита труб от кислотного конденсата.

Кроме того, некоторые дымоходы, особенно выполненные из кирпича, несут также и эстетическую функцию, являясь важным архитектурным элементом.

Важные узлы в устройстве дымохода

Очень важно правильно оформить самые сложные узлы дымохода — проходы его через чердачное, межэтажное перекрытие, кровлю, а также через стену, если основная труба полностью проходит по улице

Межэтажное и чердачное перекрытие

Самое сложное — правильно провести трубы через перекрытия, стены, кровлю

Обрамление прохода дымохода в перекрытии, сделанного из дерева, осуществляют специальными патрубками, которые изолируют его от горючих материалов, во избежание их возгорания. Патрубок имеет больший диаметр, нежели труба, поэтому при их соединении образуется зазор, который также способствует предохранению от перегревания.

Проход дымохода через потолок

Между дымоходом и перекрытием должно оставаться расстояние, в которое необходимо разместить фольгированный или асбестовый негорючий материал, толщина которого должна составлять не менее 7—9 см. Фольгированный изолятор укладывают фольгой вовнутрь.

Труба — сплошная. Место прохода через деревянный потолок прикрыто металлическим фланцем

Важно помнить, что в месте прохода в перекрытии, труба не может иметь стыков, а должна быть сплошной

То же самое — на полу

Если предусмотрено прохождение трубы в комнате верхнего этажа, то следует устроить вокруг нее кожух, с отверстиями для вентиляции, через которые горячий воздух будет поступать в помещение. Их обычно высверливают сверху и снизу кожуха. Такая защита нужна для того, чтобы случайно не обжечься об очень горячую трубу во время топки печи.

Защита кожухом от случайных ожогов

На потолке и на полу второго этажа в месте прохода трубы через перекрытия, остаются металлические части патрубка-фланца , которые прикрывают горючие материалы пола и потолка.

Проход через стену

Обязательная термоизоляция стен в месте прохода дымохода

Проход дымоходной трубы через стену оформляется таким же образом, как, и через перекрытие, с помощью надетых на дымоотвод специальных патрубков, которые помогут изолировать горючие материалы от высоких температур. Также участок трубы, который будет находиться в стене, оборачивается жаропрочным материалом толщиной не меньше 7—10 см.

Проход через кровлю

Самым сложным местом является узел проходки через кровлю трубы. Он требует особого внимания в работе, так как от него будет зависеть сохранность обрешетки и утеплителя от внешней влаги, а также общая пожаробезопасность дома.

Тщательная гидроизоляция кровли в месте выхода трубы

Для этого вокруг трубы снаружи устраивается гидроизоляция с помощью специальной ленты или же «проходки» на фланце, которые закрепляются на клей-герметик, а сверху прикручиваются саморезами.

Особое внимание — термоизоляции конструкции крыши

Для предотвращения перегревания обрешетки, труба должна быть обвернута жаростойким материалом, и с внутренней стороны крыши проходить через металлическую панель.

Дымоход требует обязательной защиты зонтиком

Завершающим этапом монтажа дымохода является установка сверху него зонтика, который предохранит от попадания вовнутрь грязи и воды.

Правильный дымоход из нержавеющей стали

Дымоходный канал из нержавеющей трубы делается значительно быстрее кирпичного. Среди его преимуществ:

доступность материала;
длительный срок службы;
простота установки.

Фото 3. Дымоход из нержавеющей стали в помещении, легко монтируется, имеет большой срок эксплуатации.

Принцип работы и температура газов

Принцип работы сходен с принципом кирпичного варианта. Благодаря естественной тяге продукты горения удаляются из газового котла на улицу через трубу из нержавеющей стали. Лучше всего трубу вывести наружу через внешнюю стену. Добиться необходимой тяги в нержавеющей трубе можно, подняв дымоход на высоту как минимум 6 метров и обеспечив герметичность стыков.

Температура отработанных газов, достигающая 120 °C, оставляет риск появления конденсата, канал нужно утеплить. Для этого нержавейку обкладывают базальтовой ватой, а сверху обшивают кровельной жестью. Получается сэндвич, который лучше всего способствует нормальной работе системы.

На металлической поверхности конденсат появляется быстрее, чем на любой другой.

Поэтому к числу конструктивных особенностей трубы из нержавейки относится располагающийся внизу выведенной наружу сборник конденсата. Над ним находится секция с ревизией — местом для чистки шахты.

Выше идёт прямая секция сэндвича-дымохода из нержавейки, которая заканчивается колпаком в виде конуса. Если потребуется изменить траекторию трубы из-за архитектурных нюансов здания, необходимо помнить о СНиП. В правилах указано, что:

протяжённость горизонтального отрезка дымохода перед вертикальной частью не должна превышать в сумме 3 метра;
шахта может отклониться, чтобы обойти кровельный свес, на 1 м с углом 30° по отношению к оси шахты;
количество поворотов дымохода не должно превышать трёх, за исключением колен, которые огибают кровельный свес;
эти и другие требования, как правило, предъявляются инспектором при получении разрешения на подключение котла к газопроводу.

Внимание! При подключении газового котла закрытого типа устанавливается коаксиальный дымоход. Принцип его работы отличается от дымохода из нержавейки, а монтаж имеет особую схему

Труба из нержавейки считается одним из наиболее выгодных вариантов дымоходного канала для газовых котлов открытого типа.

Её главным плюсом можно назвать вероятность произвести сборку и установку самостоятельно без существенных затрат на материалы и инструменты.

В силу прочности и герметичности, а также благодаря простоте в утеплении эффективность работы стальной трубы выше.

Среди минусов дымоходов из нержавейки — внешний вид, который может выбиваться из экстерьера здания. Кроме того, в случае замены газа на другой вид топлива, вместе с котлом, скорее всего, придётся менять и трубу.

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Требования к дымоотводам согласно СНИП

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымохода Источник

Установка дымохода у настенного котла делается следующим образом:

Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
Собирается вертикальный стояк.
Уплотняются соединения огнеупорной смесью.
Фиксируются настенными кронштейнами.
Сверху закрепляется предохраняющий от осадков зонт.
Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

Материал, из которого изготовлена труба.
Наружное оформление дымохода.
Вид покрытия кровли.

Дымоходы для газового котла в частном доме: разновидности и особенности устройства
