Системы приточной вентиляции
Системы вентиляции бытовых помещений могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Самые простые и недорогие из них:
- Оконный клапан, устанавливаемый в верхней части рамы пластикового окна и позволяющий свежему воздуху естественным путем попадать в помещение.
- Приточный вентилятор, который монтируется в окне или отверстии в наружной стене. В нашей климатической зоне такие вентиляторы в жилых помещениях практически не используется.
Недостаток подобных простейших систем заключается в том, что зимой в помещение будет
поступать слишком холодный воздух, что может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, в жилые помещения должен подаваться воздух с температурой не ниже +18°C
(это, кстати, требование СНиП), поэтому в вентиляционной системе обязательно
доложен присутствовать калорифер с системой автоматики, которая регулирует его мощность и защищает от перегрева. Кроме этого, вентиляционная система должна иметь легкосъемный воздушный фильтр (иначе в дом вместе со свежим воздухом
будет попадать большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов: вентилятора, шумоглушителя, фильтра, калорифера и системы автоматики. Однако наборные системы занимают много места (обычно для их размещения необходимо отдельное помещение — венткамера) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Именно поэтому для вентиляции загородных домов, квартир и небольших офисных помещений чаще используют моноблочные приточные установки.
Приточная установка (ПУ) — это компактная система вентиляции, все компоненты которой собраны в одном шумоизолированном
корпусе (моноблоке). Благодаря такой конструкции моноблочные приточные установки избавились от многих недостатков, свойственных наборным системам. Небольшие размеры и низкий уровень шума позволили размещать их на балконах или даже непосредственно в жилых помещениях, а подбор и настройка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку.
Далее мы расскажем о том, какие они бывают, а также о том, как
правильно выбрать приточную установку для квартиры, загородного
дома или офисного помещения.
Какие бывают виды вентиляции
Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:
- Естественной;
- Принудительной.
Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.
Принудительная вентиляция в квартирах
Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:
- Приточную;
- Приточно-вытяжную;
- Вытяжную.
Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:
- Высокий энергосберегающий класс;
- Качественное очищение воздуха от пыли и вредных элементов;
- Устранение неприятных запахов.
При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.
Система приточной вентиляции
Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.
Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.
Виды и типы конструкции устройств приточной вентиляции
По внешнему исполнению выделяют 2 категории:
- моноблочные агрегаты – у них все компоненты заключены в единый корпус, монтаж подразумевает внедрение этого блока в существующие коммуникации;
- наборные модели могут иметь 2-3 функциональные части, которые соединяются каналами, трубками. Обычно такие вариации приспособлены для обслуживания нескольких жилых помещений.
По эксплуатационным возможностям устройства классифицируют на типы:
- охлаждающие;
- с подогревом;
- комбинированные;
- способные создавать сквозняк – они оперируют входящими массами, но не способны менять их температуру.

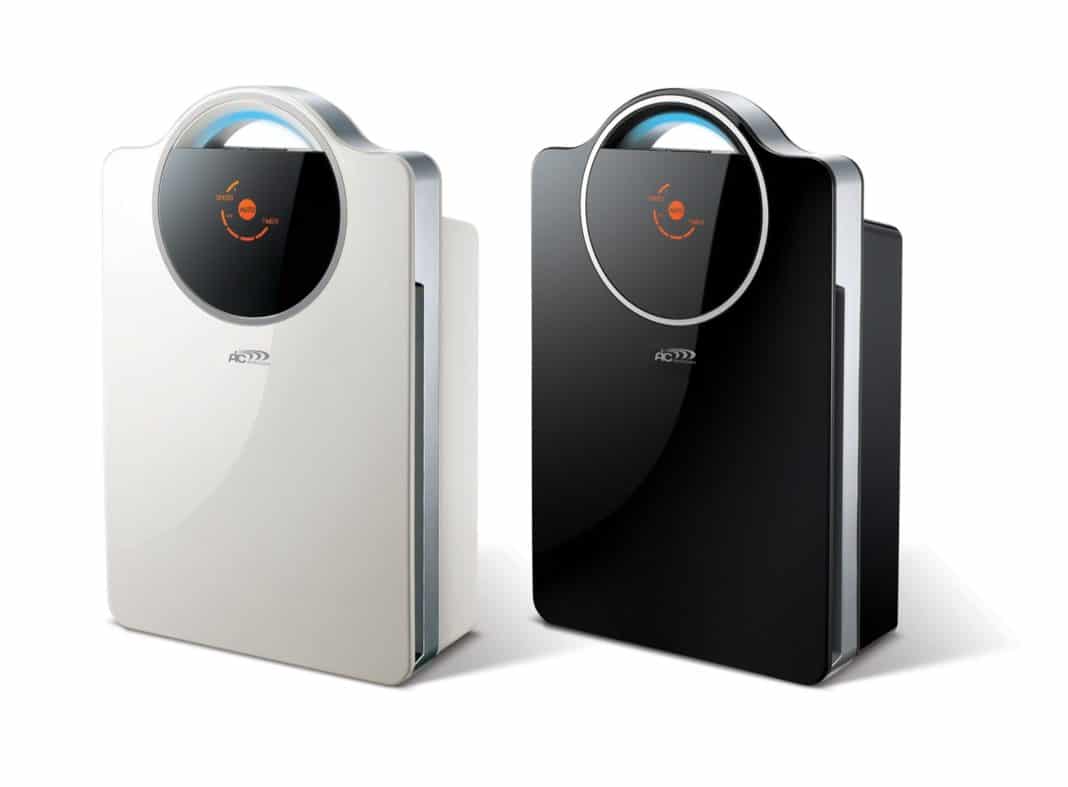

Очиститель воздуха AIC AC3022 PREMIUM
Последние представлены банальными проветривателями, тогда как в остальные категории могут входить системы кондиционирования с подмесом, бризеры и аналогичные им вариации.
Выбор фильтров
Фильтр средней степени очистки
Важный элемент системы – фильтр на приточную вентиляцию. Он может быть:
- Грубого очищения (G3 и G4). Это сетчатые модели. Удаляют загрязнения размером до 10 мкм на предварительном этапе.
- Средней степени утилизации вредностей (F5). Ликвидирует частицы больше 1 микрона.
- Абсолютной очистки (F7). Задерживает наименьшие – размером до 0,1 мкм – фракции.
Выбирая фильтрующий элемент, учитывается то, что с повышением его плотности увеличивается сопротивление для просачивания сквозь фильтр воздуха. Значит, скорость прохождения и эффективность снижаются. Кроме того, в таких системах загрязнение элементов происходит быстрее, значит, их чаще приходится менять. Если нет необходимости сверхтонкой очистки, лучше воспользоваться не такими дорогими и более производительными фильтрами среднего класса.
По материалу изготовления фильтрующие элементы подразделяются:
- Угольные или адсорбционно-каталитические. Поглощают пыль, дым, ароматические вещества, практически, не пропускают опасные газы. Но и не адсорбируют окись азота, формальдегид, другие легкие соединения.
- Электростатические фильтрующие элементы. В основу их работы положено создание электростатического поля между электродами пластинчатого вида. Пыль притягивается к фильтру при незначительных скоростях движения воздуха.
- Волокнистые (из стекловолокна или полиэстера). В конструктивном исполнении бывают карманные, кассетные, электростатические, пр.
- Фотокаталитические разной производительности. Работают по способу окисления фотоактивного вещества при воздействии на него УФ излучения. Нейтрализуют токсичные примеси из воздуха. Их конструкция приспособлена под очистку воздуха от выхлопных газов.
Оптимальным соотношением «качество-цена» характеризуются матерчатые фильтры европейского типа. Они доступные, достаточно эффективные, многофункциональные: характеризуются различной степенью фильтрации. Указанный в паспорте на изделие срок эксплуатации может корректироваться в меньшую сторону при расположении жилого дома возле загрязняющего атмосферу производства. О времени замены элементов сигнализирует система автоматического контроля приточного воздухообмена.
Вентиляция в квартире
Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.
Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.
Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.
Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.
Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества
В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа
Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью
Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.
Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.
В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.
Также при использовании механической приточной системы можно добиться:
возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья;
можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах;
в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах.
Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.
Система приточной вентиляции
Система приточной вентиляции может быть исполнена в двухосновных видах:
- основной клапан оконной фрамуги устанавливается в верхней части ПВХ-окон, и тем самым воздушный поток попадает в помещение;
- устройство приточного вентилятора устанавливается в паз на наружной стене.
Единственным минусом, который имеет значение, особенно в нашей климатической зоне заключается в том, что в холодное время года, в помещение может попадать слишком холодный воздух. Это приведет к болезням и простывания, испорченной мебели, отклеившимся обоям и другим неприятным последствиям.
Для того чтобы установка системы приточной вентиляции воздуха соответствовала СНиП, которые разработаны для таких случаев, во внутрь монтируется калорифер, подогревающий потоки до температуры не менее 18 градусов.
Помимо этого, такая установка включает в себя обязательное наличие воздушного фильтра, которые может легко сниматься и меняться. Это позволяет защитить входящий воздушный поток от пыли, грязи и сажи.
Система приточной вентиляции воздуха обязательно должна иметь качественно выполненную шумоизоляцию.
В связи с тем, что квартиры и доме не располагают габаритами, чаще всего для монтажа применяют моноблочные приточные устройства. Приточная установка представляет собой, наиболее актуальную, компактную систему, в основном моноблоке которой собраны необходимые элементы.
Системы индивидуальной приточной вентиляции
Приточная система вентиляции
Индивидуальная ПВ среди прочих технических характеристик имеет производительность не более 100 м3\ч, именно поэтому они могут монтироваться исключительно для одной небольшой комнаты. Она не нуждается в специализированной сложной сети воздуховодов и не занимает много места. Также она может устанавливаться снаружи стен, при этом, не нарушая дизайн интерьера.
Один из немногих недостатков индивидуального устройства является тот факт, что они не предназначены для наружного применения, а также высокий уровень шума, из-за того, сто корпус прибора характеризуется плохой звукоизоляцией.
Приточные системы вентиляции канального типа
Канальная система вентиляции работает по тому же принципу, но с одной лишь разницей, к входному и выходному каналу подключены воздуховоды. Стоит уточнить, что все приточные вентиляции, за исключением индивидуальных, относятся к канальному типу.
Приточная вентиляционная система в комплексе с естественной вентиляцией позволяет создать полноценную систему. Самым важным в таком вопросе, является необходимость правильно разместить вентиляционное оборудование, а также нужно грамотно выполнить монтаж устройства и обшивку сети каналов в потолочном пространстве. Немаловажным фактором для правильной работы всей системы является место размещения вентиляционных решеток.
Вентиляция в квартире. Варианты решений
Естественная вентиляция
Данный вариант актуален для большинства построенных ныне квартир. Воздух проникает в помещение через зазоры, щели, продухи и специальные воздуховоды, а отводится в специальные вентканалы, вертикально обустроенные в стенах. Циркуляция воздуха осуществляется за счет перепада давлений на входе и выходе воздушного потока, таким образом, чем выше возведен вентканал отвода, тем сильнее будет тяга и эффективность воздухообмена.
Если естественная система не справляется с поддержанием комфортного воздухообмена по ряду причин, то может быть выбрана принудительная система. Нарушение работы может быть вызвано загрязнение вентканала или неправильным выбором мест обустройства притока.
Принудительная или механическая вентиляция квартиры
Данный способ совершенно не зависит от внешних факторов. Проводятся специальные расчеты на основе параметров помещения и реализуется один из вариантов, которые мы перечислим ниже:
1. Приточные устройства.
2. Вытяжные устройства.
Приточно-вытяжные устройства с рекуперацией и без нее.
Данные устройства нуждаются в подробном описании. Они используются в разных контекстах вентиляционных систем..
- Центральная установка притока или приточная установка (ПУ). Она монтируется для обслуживания всей квартиры, как правило, скрытно в области под потолком и прикрывается декоративной решеткой. С помощью приточной установки свежий воздух снаружи циркулирует во все помещения квартиры, а вытяжка осуществляется естественным способом или принудительно вентилятором.
- Индивидуальный приток с использованием бризеров или проветривателей.
- Бризеры устанавливаются в сквозные каналы с фасадной стены. Они рассчитываются на конкретное число проживающих в квартире. Удаление отработанного воздуха может быть выполнено с помощью вентиляторов или естественным методом.
- Проветриватели, другое название – приточные клапаны, их устанавливают индивидуально для каждой комнаты, в которую необходимо обеспечить приток. В зависимости от необходимой производительности могут монтироваться в одиночном количестве или парой. Вытяжка производится аналогично, как и для бризеров.
Если вы живете в запыленной местности, то приток должен в обязательном порядке обеспечиваться системой фильтрации воздуха, кроме того, фильтры помогут справиться с задымлением.
Принудительная вытяжка необходима в том случае, если естественный отвод загрязненного воздуха затруднен или невозможен ввиду архитектурных особенностей. Вытяжные устройства (ВУ) подразумевают большой спектр устройств, но зачастую используются обычные вентиляторы, рассчитанные на эффективный отток воздуха в общий вентиляционный отвод многоквартирного дома, который выводит отработанный воздух под кровлю и наружу.
Стоимость решений обустройства вентиляции
Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.
Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.
Какая средняя цена за оборудование для вентиляции в квартире и частном доме
Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.
Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.
Стоимость бюджетных моделей компактной вентиляции
Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.
Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.
Стоимость среднего сегмента моделей компактной вентиляции
Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.
Стоимость оборудования из премиум сегмента компактной вентиляции
Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.
Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.
От чего зависит цена вентиляции в квартире и частном доме “под ключ”
На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.
Кроме того, необходимо учесть:
- Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
- Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
- Особенности конкретной выбранной вентиляционной модели.
- Комплект и количество единиц вентиляционного оборудования.
- расчет производительности системы вентиляции для полноценного воздухообмена;
- Инженерно-архитектурные особенности помещения под обустройство.
Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.
Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.
Подбор оборудования и оценка эффективности системы вентиляции
Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.
Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.
Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:
- Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.
- По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.
Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.
Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:
- в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
- вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
- вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
- вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
- вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.
Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.
Классификация и виды вентиляционных систем
Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.
Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.
По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном
Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.
Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.
Назначение вентиляции заключается в борьбе со следующими факторами:
- избыточным теплом;
- появляющейся постоянно пылью;
- излишней влажностью воздуха;
- вредными газами и парами.
Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.
По способу перемещения воздуха вентиляционные системы бывают:
- С естественной тягой.
- С механическим побуждением.
Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.
Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.
Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится
По назначению системы вентиляции разделяются на:
- приточные;
- вытяжные;
- комбинированные.
Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в этой статье.
Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры
Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.
Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой
Компактные системы
Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.
Таким образом, данная система отлично подойдет для маленьких по площади квартир.
Данные системы – отличный выбор для небольших квартир и комнат
Полноценные системы
Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.
Такая система – отличный выбор для жилых помещений с большой площадью.
Полноценная приточно-вытяжная установка с сетью воздуховодов
Главные элементы приточной вентиляции
- Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
- Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
- Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
- Контроль температуры позволяет сделать пребывание в комнате комфортным.
- С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
- Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.
Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию Устройство вентиляционной установки
Монтаж принудительной вентиляции
Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ
Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке
Монтаж отверстия для монтажа приточного клапана
Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава
Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума
Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни
Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.
В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения
Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.
Конструктивные особенности
В схемах приточных принудительных вентиляций, которые можно использовать в любых типах жилых и нежилых домов, важную роль играют конструктивные элементы оборудования, их мощность и качество. Решив начать монтаж принудительной вентиляции самостоятельно, необходимо знать об особенностях работы всех узлов и механизмов. Необходимые сведения можно получить из инструкции, идущей в комплекте с оборудованием. Приточная принудительная вентиляция чаще всего состоит из нескольких элементов, заключенных в один корпус или соединенных между собой воздуховодом:
- Накладная решетка. Служит защитой от попадания в систему вентиляции мелкого мусора, а также домашних животных.
- Система фильтрации. Чаще всего представляет собой несколько прокладок для разных степеней отчистки, установленных по периметру воздуховода.
- Обратный воздушный клапан. Оберегает пространство комнат от обратного воздушного потока с улицы.
- Водяной или электрический обогреватель воздуха.
- Звукоизоляционная прокладка. Необходимо для обеспечения тихой работы устройства.
- Распределители воздуха. Необходимы для подачи воздушных потоков в одну или несколько точек.
Постоянное рабочее давление воздуха в таких системах оказывается встроенными вентиляторами, которые подключены к общей схеме управления. Очень часто, они дополняются специальными датчиками, которые позволяют автоматически запускать систему вентиляции. Такое преимущество наиболее эффективно сказывается на подаче свежего воздуха в помещения, которые имеют свой влажный микроклимат.
Обустроить такую вентиляцию в частном доме несложно. Она не занимает много места и может занять «уголок» в любом подсобном помещении. Последние этажи многоэтажных домов более требовательны. Человеку необходимо выделить место для оборудования на балконе или в кладовой (если она есть). Хозяин жилища должен также позаботиться и о том, чтобы к оборудованию был беспрепятственный доступ. Обслуживают такие вентиляции чаще всего специалисты, которые и проводили ее установку.
