Стоимость свайно-винтового фундамента
Цена формируется из ряда факторов:
- снеговая и ветровая нагрузки в регионе;
- перепад высоты на участке. Влияет на длину сваи;
- возможность ручного закручивания сваи. В противном случае нужно будет привлекать технику, что увеличит цену винтового фундамента;
- глубина погружения сваи. При значительной глубине потребуется наращивание сваи;
- особенности почвы. Определяет тип сваи, требования к защитному покрытию и т.п.;
- характеристики сваи: диаметр ствола, диаметр лопастей, количество лопастей, толщина металла стенки сваи, способ формирования наконечника сваи (сварной или литой).
Цена свайно-винтового фундамента, по сути, складывается из трех блоков:
- стоимость оголовков и расценки на их монтаж;
- стоимость свай и расценки на их закручивания;
- длина ростверка и расценки на его устройство.
В таблице приведены ориентировочные расценки на монтажные работы:
Стоимость дополнительных работ:
Несмотря на то, что смета на строительство фундамента на винтовых сваях выливается в приличную сумму, следует отметить, что он намного экономичнее плитного или заглубленного ленточного. А в качестве бонуса застройщик получает: надежное основание, высокую скорость выполнения работ, в т.ч. возможность продолжить работу по строительству сразу после возведения фундамента, а также возможность сохранить ландшафт.

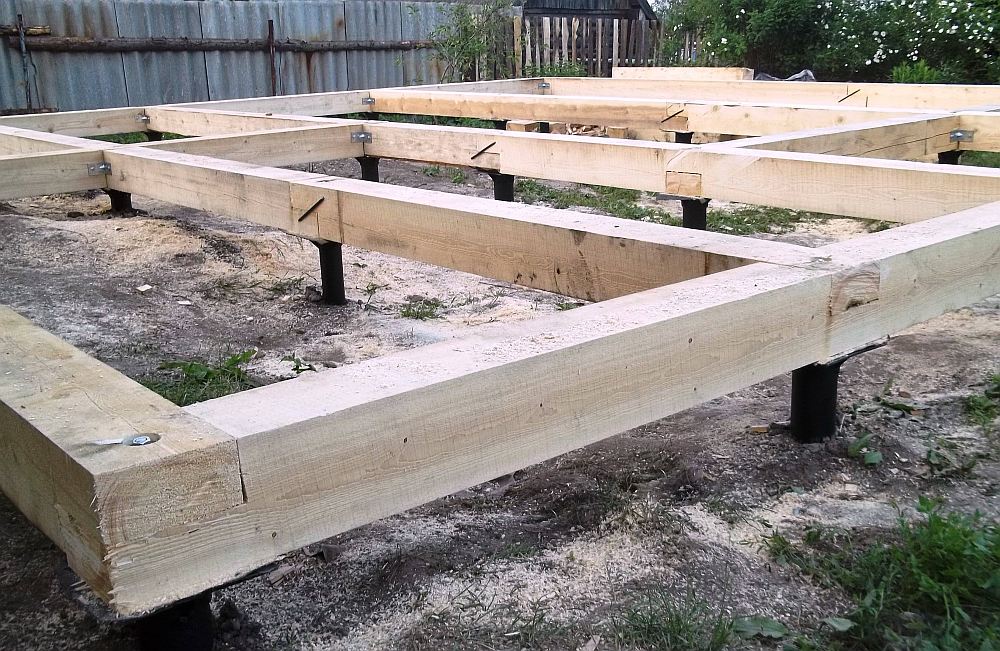

Обвязка свайного фундамента
Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.
Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.
Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.
На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.
Назначение винтовых свай
Первые свайных конструкций с винтовыми наконечниками в РФ начали применяться исключительно для нужд армии в середине XIX века. Их можно было использовать для временных конструкций либо в сложных эксплуатационных условиях. Заявленный ресурс составлял 100 – 180 лет, чем современные производители похвастать не могут. В настоящее время СВС и другие модификации свай применяют для:
- строительства дома на болоте, склоне, в плотной застройке, лесной зоне, на почвах с высоким УГВ, низкой несущей способностью;
- бюджетного возведения заборов, МАФ, беседок, надворных построек;
- усиления ленточных, плитных оснований;
- изготовления инженерных систем, например заземления дома, скважины водозабора.
Высота СВС практически не ограничена – при погружении нижнего элемента с лопастями шнека до уровня земли к трубе можно приварить следующий кусок или несколько для гарантированного достижения пластов, обладающих несущими свойствами. Для монтажа достаточно трех человек либо одного мастера с мощным электроприводом с редуктором.
Данная инструкция пригодна для монтажа винтовых свай под здание, возводимое по любой технологии из разных стеновых материалов. Рекомендации позволят избежать ошибок, повысить эксплуатационный ресурс жилища.
Основные работы
Обустройство лидер-лунок
Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.
Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.
Обратите внимание на следующие детали подготовки:
При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.
Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).
Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.
Подготовка и установка свай
В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.
Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.
Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.
Видео: Самодельные винтовые сваи
После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.
Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».
Порядок монтажа готовых металлических опор выглядит следующим образом:
Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.
Видео: Монтаж свайно винтового фундамента
После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».
Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.
В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.
При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.
Глубина заложения – от чего зависит
Глубина заложения зависит от состояния грунта на участке.
Во внимание принимаются все сопутствующие факторы:
- Уровень залегания грунтовых вод.
- Наличие и объемы почвенных вод.
- Возможность подтопления в весенний период.
- Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.
Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.
Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.
Отличия свайно-ленточной схемы фундамента
К недостаткам данной системы можно отнести следующее:
- Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
- При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
- Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.
Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).
Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.
В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).
Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании свайно-винтового фундамента.
Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:
Подготовка
Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).
Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.
Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.
Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.
Погружение свай
Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.
Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.
Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.
Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.
Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.
Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.
Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.
Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.
ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.
Обвязка
После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.
Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.
После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.
Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.
Для фиксации на площадках имеются технологические отверстия под болтовые соединения.
ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки
Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
Устройство
Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.
Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:
- Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
- Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
- Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.
Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.
Видео описание
У каждого строителя имеются свои секреты, но профессионалы обычно осуществляют резку так, как показано на видео:
Бетонирование
После обрезки, перед тем, как приступать к монтажу оголовков, полость свай заполняется бетоном. Хотя, некоторые заказчики сомневаются в целесообразности такого действия, и настаивают на том, чтобы оставить сваи пустыми. Тем не менее, бетонирование винтовых свай является очень важным технологическим этапом:
Если диаметр ствола маленький, на отверстие устанавливается воронка, позволяющая не проливать раствор. Уплотняют его в теле сваи импровизированным шомполом – куском арматуры, позволяющим сократить до минимума количество воздушных полостей.
Заливка раствора внутрь сваи Источник bibliostroy.ru
Применение фундамента на винтовых сваях
Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.
Также винтовые сваи выбираются при строительстве зданий на:
- склонах;
- сильно обводненных почвах;
- торфяных грунтах;
- местности, постоянно заливаемой паводком;
- пучинистых почвах;
- подвижных и плавающих грунтах.
Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании
Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.
Какие бывают свайные фундаменты
Начиная строительство свайного ростверка, необходимо определиться с несколькими параметрами:
- тип свай – винтовые, буровые;
- вид ростверка – решетчатый, плитный, комбинированный (плита и балки под несущими стенами), монолитный, деревянный или металлический;
- уровень ростверка относительно земли – низкий (заглубленный или наземный), висячий (высокий).
Фундамент на винтовых сваях
Винтовые сваи для коттеджа монтируются за 3 дня максимум, могут нагружаться сразу после обвязки ростверком. Буровые сваи сооружаются дольше, строить стены можно лишь после набора прочности. Если используется монолитный ростверк, вышеуказанное преимущество винтовых свай теряется, монолитные балки так же должны набрать 70% проектной прочности до начала возведения стен.
Брусовый, срубовый, каркасный или фахверковый дом, жилище из панелей СИП имеют жесткую обвязку нижнего уровня, которая служит деревянным ростверком по умолчанию. Остается лишь жестко зафиксировать пиломатериалы на оголовках свай или закрепить их анкерами в бетон. Для повышения ресурса могут применяться балки из двутавра или швеллера.
Бюджет строительства плитного ростверка значительно выше, чем бетонирование балок под несущими стенами. Для бань чаще используют комбинированный ростверк – плита под моечной и парилкой, балки под остальными стенами.
Висячие ростверки отстоят от земли, поэтому силы пучения на них не действуют в принципе. Однако эта технология не позволяет залить пол по грунту, считающийся самым дешевым из существующих конструкций. Используются перекрытия по балкам или плиты ПК, появляется подполье, внутрь которого проникает влага, грязь, грызуны. Поэтому периметр подполья декорируется забиркой, которая чаще именуется фальш-цоколем:
- в забирке оставляют вентиляционные продухи размером 1/400 площади подполья, не закрываемые даже зимой;
- утеплять забирку бесполезно, поскольку внутри этого помещения нет тепловых источников;
- грунт полностью промерзает, инженерные системы приходится утеплять греющим кабелем или пенополистирольными скорлупами.
Подробнее об устройстве забирки читайте в статье: Чем закрыть свайный фундамент снаружи.
Низкие ростверки внешне схожи с ленточными фундаментами МЗЛФ, но контакта с почвой не имеют, чтобы при вспучивании их не оторвало от свай. Для этого необходимо обеспечить технологический зазор между грунтом и балками ростверка по одной из технологий:
- засыпка песка под ростверк перед заливкой, удаление его после набора прочности балками;
- устройство сминаемого слоя из экструдированного пенополистирола низкой плотности ПСБ под ростверком.
В последнем случае материал остается под ростверком, при вспучивании сминается, после оттаивания почвы возвращается в исходное состояние. Низкий ростверк удобен тем, что позволяет изготовить подвал под отдельной комнатой и залить пол по грунту, снизив бюджет строительства.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).
Порядок действий:
Подготовка
Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.
С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.
Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.
Установка свай
Забивка свай производится с помощью специальных машин.
Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.
Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.
Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.
Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).
Строительство опалубки
Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).
Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.
Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.
Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.
Создание армпояса
Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.
Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.
Заливка бетона
Заливку бетона производят после окончательного затвердения бетона в сваях.
Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости
Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой
Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.
Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Его необходимая высота
Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.
Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.
Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.
Как рассчитать монолитную основу
Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.
Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).
Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.
Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:
- Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
- Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.
Величина запаса прочности актуальна только для данной конфигурации дома.
Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.
Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.
После того, как нагрузка определена, выполняется расчет количества свай.
Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.
Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.
Что такое свайно-ростверковый фундамент
Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).
Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.
Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.
Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.
ВАЖНО!
Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.
Устройство свайно-винтового фундамента.
Работа по монтажу начинается с разметки участка и его подготовки. Сваи заглубляют в грунт с помощью обычного завинчивания. В районе опоры возникает дополнительное уплотнение почвы. Примечательно, что такие работы проводят практически круглогодично и при любой погоде.
Прежде чем покупать винтовые сваи, необходимо сделать правильный расчет фундамента. Чаще всего под небольшие строения используют сваи диаметром 108 мм. При возведении объектов малой массы приобретают меньшие по диаметру
При расчете количества свай, подсчитывают необходимое их число. При этом учитывают то, что надежность фундамента от установленных слишком часто свай не увеличивается, а стоимость фундамента значительно возрастает. Учитывая, что 1 опора, заполненная бетоном, выдерживает нагрузку 5–9 тонн, расстояние между ними может составлять 3–5 метров.
Количество свай увеличивают при возведении двухэтажных зданий или при использовании тяжелых стройматериалов. Наиболее точный расчет числа свай должен произвести специалист-строитель, но и обычные люди могут осилить это задание, если правильно подсчитают вес строения. Для более надежной и продолжительной службы фундамента несущую способность увеличивают на 25–30%.
