Как повысить напряжение в сети: в квартире и на даче

Как справиться с недостаточным напряжением

Недостаточное напряжение в квартире может вызвать ряд проблем, таких как неполадки с электрическими приборами, перегрев проводки и даже пожары. Если вы столкнулись с этой проблемой, вам следует принять несколько мер для ее устранения. Вот некоторые способы, которые помогут вам справиться с недостаточным напряжением.

Проверьте подключение приборов: Некоторые приборы, такие как кондиционеры или электрические плиты, требуют большего напряжения, чем обычные бытовые приборы. Проверьте, что все подключенные приборы не превышают установленное электрической сетью напряжение. Если позволяют возможности дома, вы можете установить специальные выделенные линии для таких мощных устройств.
Проверьте электрическую разводку: Проверьте состояние разводки в вашей квартире. Некачественные провода, плохие контакты или перегруженные розетки могут привести к снижению напряжения. Если вы замечаете повреждения, обратитесь к электрику для замены или ремонта.
Установите стабилизатор напряжения: Если проблема с недостаточным напряжением возникает постоянно, вы можете рассмотреть установку стабилизатора напряжения. Он поможет стабилизировать напряжение и защитит ваши приборы от неполадок, вызванных скачками напряжения.
Проверьте внешний источник питания: Если недостаточное напряжение наблюдается не только в вашей квартире, но и в других помещениях здания, то проблема, скорее всего, связана с внешним источником питания. Обратитесь к энергоснабжающей компании для решения проблемы.
Консультируйтесь с профессионалом: Если после принятия вышеперечисленных мер проблема с напряжением остается, рекомендуется обратиться к квалифицированному электрику. Он проведет детальную диагностику электрической системы и предложит наиболее эффективное решение проблемы.

Не игнорируйте проблему недостаточного напряжения в квартире, так как она может привести к серьезным последствиям. Обязательно примите меры для устранения этой проблемы или проконсультируйтесь с профессионалом для получения квалифицированной помощи. Помните, что электробезопасность должна быть для вас на первом месте.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Как повысить напряжение в сети

Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.

В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.

Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.

Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.

А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.

Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.

Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.

Выводы

Плюсы этой систем:

Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.

Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.

Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.

На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов

Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.

Расчёт можно сделать по нескольким формулам.

По рис. 1

можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.

Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2

где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.

И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.

В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.

Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.

Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Розетки

Итак, движемся дальше по теме, какой ток в розетке используется: постоянный или переменный. Переходим к розеткам, потому что в вопросе они встречаются. Так вот, есть ли розетки на напряжение постоянное, и на переменное? Сразу скажем, есть. Чем же они отличаются друг от друга?

Начнем с того, что розетки, в которых присутствует переменное напряжение, обозначаются символом (

) или буквами латинского алфавита (AC), то есть Alternating Current, что с английского языка так и переводится – переменный ток.

Розетки для постоянного напряжения обозначаются символом (–) или буквами DC (Direct Current – постоянный ток). На схемах такие розетки обозначаются плюсом и минусом со стрелкой. Сразу же оговоримся, что в розетку, где есть постоянное напряжение включать обычные бытовые приборы бесполезно. Работать все равно не будут

Обратите внимание на рисунок ниже, где указаны пиктограммы

Так вот, многие производители их наносят на розетки для удобства распознания, то есть, для какого напряжения они предназначены. Как видите, даже чисто визуально можно определить, какое напряжение находится в розетке: постоянное или переменное. Конечно, все это нюансы, ведь отечественные сети поставляют только переменный ток, так что нет необходимости даже смотреть, какая маркировка у розетки, есть ли специальные символы или нет.

Защита от перепадов напряжения

В городских условиях напряжение в сети, как правило, держится, но актуальной становится защита квартиры от перепадов напряжения. Вот тут пора вспомнить о чудесах электроники, поскольку «железно – проволочная» электротехника эффективных, простых и дешевых способов их сглаживания не знает.

Поспрашивайте в электро- и радиомагазинах автомат защиты от перепадов напряжения; их еще называют «барьер защитный». Как примерно такой выглядит, видно на иллюстрации. Современные устройства такого типа сравнительно недороги, компактны, их легко подключить и обслуживания в процессе эксплуатации они не требуют.

Простой защитный барьер для домашней электросети

Но не вспоминайте об автотрансформаторе на даче – защитный барьер лишь устраняет броски напряжения; все время держать напряжение в розетке при стабильно пониженном он не может. В качестве накопителей энергии в таких устройствах используются суперконденсаторы, а они хоть и «супер», но все же не электрогенераторы.

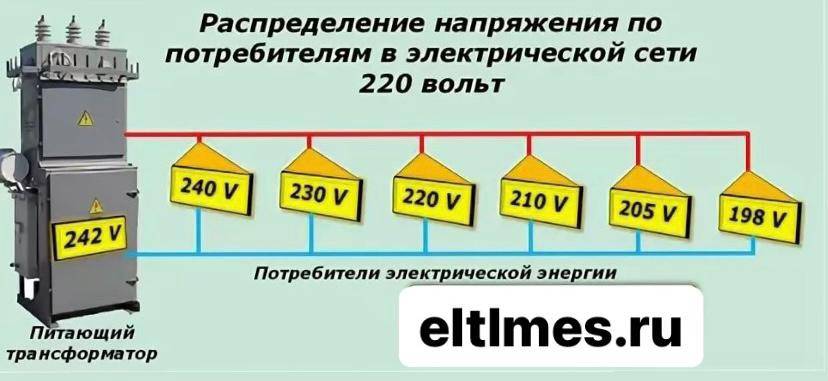

Недостаточное напряжение в доме – возможные причины

Низкое напряжение в сети – явление неприятное, но с ним имеют дело многие. Плохое освещение, когда лампочка только обозначает свое присутствие, еще не самая большая беда. Хуже, когда невозможно постирать, вскипятить воду, приготовить еду на электроплите, холодильник работает с перебоями. Это случается, когда напряжение падает до критического значения, но и 180 Вольт, когда все вроде работает, тоже мало радуют. Приборы потребляют такой же ток, как при нормальном напряжении, а двигатели еще больший, но исполняют свои функции за более длительное время.

По стандартам допустимое отклонение электроэнергии составляет 198–242 В

Поставщик электроэнергии обязан предоставить услуги, соответствующие стандартам: 220 В на входе в квартиру с допустимыми отклонениями 198–242 В. Почему нормативные требования иногда нарушаются? Одной из причин является старение линий электропередач, их некачественное обслуживание, ремонты проводятся редко. Оборудование зачастую изношено, устарело и не отвечает современным требованиям. Также встречаются ошибки планирования линий электропередач, подвода к домам, когда одна фаза перегружена, другая недогружена.

Причины также кроются в самых потребителях. Если в советское время под счетчиком стоял предохранитель на 6,5 А, то это значило, что жильцы одновременно потребляют максимум 1,5 кВт. Сейчас один чайник имеет мощность 2 кВт, а сколько еще бытовых приборов, различного электроинструмента имеется в современном доме? Также наблюдается сезонность потребления электроэнергии, которое значительно возрастает в холодное время года, когда включают электрообогрев. На дачах потребление возрастает на выходные, мощности сетей недостаточно, напряжение меньше необходимого.

Распределительные трансформаторные подстанции и низкое напряжение

Распределительные трансформаторные подстанции (РТП) являются важным звеном электроснабжения, обеспечивая передачу электрической энергии от высоковольтных линий к конечным потребителям. Однако в процессе передачи энергии возникают потери напряжения, что может привести к низкому напряжению в сети.

Одной из причин низкого напряжения в электросети является недостаточная мощность или неисправность трансформаторов в РТП. При некорректной работе или необходимости замены трансформаторов может происходить снижение напряжения на сети, что негативно сказывается на работе электрооборудования в потребительских объектах.

Другой причиной низкого напряжения может быть перегрузка сети. Если в РТП не предусмотрены достаточные мощности трансформаторов для обеспечения потребностей всех потребителей, то возникает ситуация, когда напряжение на сети не может быть поддержано на требуемом уровне. Это может происходить в периоды пиковой нагрузки или при несоответствии выделенных мощностей потребностям развивающихся потребителей.

Решение проблемы низкого напряжения связано с модернизацией и улучшением работоспособности РТП

Важно проводить анализ текущего состояния электросети, выявлять участки с пониженным напряжением и принимать меры по устранению причин снижения напряжения. Для этого могут применяться технические решения, такие как установка новых трансформаторов с большей мощностью или разработка программного обеспечения для более эффективного управления сетью

Также важно обеспечить сотрудникам РТП необходимую квалификацию и знания для оперативного выявления и устранения проблем с низким напряжением. Обучение электротехническим нормам и правилам, методам диагностики и ремонта оборудования помогут снизить время простоя и улучшить качество электроснабжения

Как определить, какой ток в розетке

Какое напряжение в розетке и сила тока – постоянное или переменное, можно определить несколькими способами:

Амперметром. Это специализированный прибор для измерения силы показателя. Значения можно увидеть на шкале посредством соединения розетки, потребителя и амперметра.

Амперметр

Мультиметр. Это комбинированное устройство, объединяющее в своей цепи омметр, вольтметр и амперметр.
Расчетным способом. Для того, чтобы определить, какой ток в розетке, необходимо знать показатель мощности прибора. В сеть подается ток с напряжением в 220В, поэтому расчет силы прост: значение мощности разделить на напряжение. Так несложно вычислить ток при включении утюга, мощностью 2,0 кВт, получается, 9.09 Ампер. Таким образом, если напряжение в сети 220 В, то какой по показателю ток протекает в сети, зависит от мощности.

Стоит отметить! Погрешность при измерениях зависит от класса точности устройств, перечисленных в пунктах 1 и 2.

Переменный

Почти 98% электроэнергии вырабатываемой домашней электросетью – переменный ток. Этот ток изменяет как направление, так и величину. При передаче электроэнергии внутри сети, напряжение либо увеличивается, либо уменьшается, в связи чем розетки выпускаются для переменного показателя. Существуют электроприборы, питающиеся от источника постоянного показателя, поэтому их следует привести к одному типу с использованием преобразователей.

Закон Ома

Основные преимущества переменного тока:

Передача на длинные расстояния.
Позволяет использовать стандартное генераторное оборудование.
Отсутствует полярность при подключении.

Однако у данного тока также имеется ряд недостатков:

Потери в цепи обязывают подбирать розетки с учётом понижающего коэффициента 0,7.
Возникает электромагнитная индукция, в связи, с чем электричество не всегда распределяется равномерно.
Проверка и измерение значений осуществляются по сложной схеме.
Увеличение показателя сопротивления, так как кабель не задействован в полном объеме.

Переменное значение

Постоянный

При упорядоченном движении заряженных частиц в едином направлении, ток называется постоянным, и возникает он в сети с неизменным напряжением при стабильной полярности зарядов. Используется в промышленных автономных установках, что исключает необходимость передачи электроэнергии на большие расстояния.

Использование постоянного показателя предусматривается в автономных системах, к примеру, в автотранспорте, летательных средствах, морской технике и электропоездах. Широкое использование он получил при организации питания микросхем электроники, средств связи и иной техники, где количество помех максимально сводится к минимуму, вплоть до их полной ликвидации.

В некоторых случаях он нашел применение в сварочных агрегатах, а также в железнодорожных локомотивах, медицине при введении в организм лекарственных препаратов посредством электрофореза.

Постоянный ток

Подробнее о причинах низкого напряжения и методах решения данной проблемы

Падение напряжения в линии ЛЭП

Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе. Недостаточное финансирование электрической отрасли с одной стороны и бурный рост потребления электроэнергии в последние годы с другой стороны приводит к проблемам с качеством электроснабжения.

Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.

Низкая мощность распределительного трансформатора или неправильная его настройка

Часто бывает так. К одному трансформатору было подключено определенное количество потребителей и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются еще новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных поселках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.

Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный. Но для этого нужно иметь общее решение всех потребителей и финансовые возможности. Индивидуально решить проблему в этом случае можно путем установки повышающих стабилизаторов напряжения на весь дом или нужную группу приборов.

Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения

Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных поселках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идет по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.

Исправить ситуацию путем повышения значения напряжения на питающем трансформаторе не получится, так как этот приведет к повышенному (или опасно высокому) значению напряжения на других участках этой электросети. Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.

Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения

Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить является ли проблема внутренней или внешней.

Первое. Самое простое — узнать, есть ли проблемы с электропитанием у соседей. Второе. Отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.

Приводим список частых проблем в электросети дома или квартиры:

снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.

Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.

Как поднять напряжение с помощью стабилизаторов

Существует два основных способа решить проблему низкого напряжения.

Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-12345.

Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надежность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-2525.

Как повысить напряжение сети, расчеты.

Теперь давайте немного посчитаем, хотя бы примерно. Допустим провал напряжения у вас тридцать вольт. Необходимый ток нагрузки равен пяти амперам. Отсюда следует, что нам необходима мощность 150Вт. С такое мощностью гарантированно справится трансформатор от старого лампового телевизора. Например, ТС-180. Трансформатор ТС-180, ТС-180-2, ТС180-2В параметры скачать

Так, скачали данные, нашли ТС-180, Складываем все витки первичных обмоток, 375+58+375+58=866 витков. Находим число витков на один вольт 866/220 = примерно, 4 витка на вольт. Для получения необходимых нам 30В умножаем 30 на 4 = 120витков. По 60 витков на катушку (у ТС-180 их две). Диаметр провода для пяти ампер равен 0,7 √I = 0,7√5 = 0,7∙2,236 ≈ 1,56 мм. Небольшие пояснения. Я всегда после разборки заводских трансформаторов увеличиваю число витков первичной обмотки, в первую очередь это связано с тем, что обратно собрать сердечник, как это делают в условиях производства, не удастся. Поэтому увеличение тока холостого хода (возможно в несколько раз из-за отсутствия ферронаполнителя в зазоре, т.к. сердечник разрезной) гарантировано. Да и броневой сердечник полностью не собрать, пластина 1,2,3, все равно останутся.

Вы, наверное, уже заметили, что через такой трансформатор можно питать двигатель мощностью один киловатт. В схеме нет тумблера для подключения нашего трансформатора. Он может коммутировать, как первичную обмотку трансформатора, но здесь будут потери из-за постоянно включенной в сеть вторичной обмотки, так переключать саму вторичную обмотку, но здесь будут потери из-за постоянно включенной первичной обмотки. Пока пишу этот текст, пришла в голову идея. Сейчас допишу и нарисую схему. Так вот, для коммутации трансформатора потребуется два переключателя или один с несколькими направлениями. Все теперь об идее, схему нарисовал. Смотрим схему.

И так, переключатель в нижнем положении, трансформатор добавляет напряжение. Переключатель в верхнем положении, первичная обмотка замкнута накоротко, значит и во вторичной обмотке короткое замыкание, а это ничто иное, что трансформатор исчез, осталось только активное сопротивление вторичной обмотки.

Тааа…к, родилась еще одна схема. Сейчас нарисую. Что же я раньше до этого не додумался, хотя в Сети, может быть, уже давно кто-то это нарисовал. Смотрим.

Если переключатели оба внизу или оба вверху, то трансформатора в цепи нет, в первичной обмотке режим КЗ, оставшееся активное сопротивление менее Ома. Теперь левый вверх, правый вниз – трансформатор, например, добавляет напряжение, а правый вверх левый вниз – убавляет. Ну, вот и все, может, кому это и пригодится. Успехов. К.В.Ю. Да, еще чуть, чуть. А если вместо переключателей применить Н-мост из полевых транзисторов, да еще микроконтроллер, следящий за уровнем сетевого напряжения, то можно, наверное, сделать стабилизатор переменного напряжения релейного типа с маленьким (относительно) трансформатором на большую (относительно) мощность. Кто бы только все это сделал. По крайней мере есть над чем подумать. Скачать статью

В крупных городах жители очень редко сталкиваются с проблемами перепадов напряжения в сети, поскольку эти вопросы здесь очень жестко контролируются. Совсем другое положение у жителей поселков. В связи с частыми падениями напряжения, возникает проблема, как повысить напряжение в сети частного дома.

Цепи постоянного тока

Всем известно, что на постоянном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? В большинстве случаев постоянку повышают с помощью дросселя, полевого или биполярного транзистора и ШИМ-контроллера. Другими словами, это называется бестрансформаторный преобразователь напряжения. Если эти три основных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.

Ku=1/(1-D)

Также рассмотрим типовые ситуации.

Допустим вы хотите сделать подсветку клавиатуры с помощью небольшого отрезка светодиодной ленты. Для этого вполне хватит мощности зарядного от смартфона (5-15 Вт), но проблема в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.

Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить с помощью такого устройства как «dc-dc boost converter» или «импульсный повышающий преобразователь постоянного напряжения».

Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что позволит в большинстве случаев поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабым элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.

При использовании указанной платы выходной ток будет меньше входного во столько раз, во сколько поднялось напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С их помощью можно сделать устройство для проверки реле регулятора не на генераторе автомобиля, а на рабочем столе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такого устройства.

Интересно! Любители самоделок часто задают вопрос «как повысить напряжение с 3,7 В до 5 В, чтобы сделать Power bank на литиевых аккумуляторах своими руками?». Ответ прост – использовать плату-преобразователь FP6291.

На подобных платах с помощью шелкографии указано назначение контактных площадок для подключения, поэтому схема вам не понадобится.

Также часто возникающая ситуация — необходимость подключить к автомобильному аккумулятору 220В прибор, а бывает что за городом очень нужно получить 220В. Если бензинового генератора у вас нет – используйте автомобильный аккумулятор и инвертор, чтобы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно купить за 35 долларов – это недорогой и проверенный способ подключить 220В дрель, болгарку, котёл или холодильник к 12В аккумулятору.

Если вы водитель грузовика, вам не подойдёт именно указанный выше инвертор, из-за того, что в вашей бортовой сети скорее всего 24 Вольта

Если вам нужно поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора

Хотя стоит отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

В случаях, когда нужно получить высокое напряжение, например, поднять с 220 до 1000В, можно использовать специальный умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе постоянный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

А так выглядит схема несимметричного умножителя (Кокрофта-Уолтона).

С его помощью вы можете повысить напряжение в нужное число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан принцип работы умножителя.

Кроме этих схем существует еще множество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые используются для повышения напряжения:

Наверняка вы не знаете:

—> Принцип работы

Часто люди сталкиваются с такой проблемой, как в сети понижается напряжение, и уже не работают бытовые электрические приборы. Несведущие люди впадают в панику и звонят в разные инстанции, чтобы вызвать специалиста. Но чтобы приборы нормально работали, нужно знать, как самостоятельно это сделать.

Как правильно выбрать и установить трансформатор повышающего напряжения

Если вам необходимо повысить напряжение в вашей частной домашней сети до 220 В, то для этого может потребоваться установка трансформатора повышающего напряжения. В этом разделе мы рассмотрим, как правильно выбрать и установить такой трансформатор.

1. Определите требуемую мощность трансформатора.

Первым шагом при выборе трансформатора повышающего напряжения является определение требуемой мощности. Для этого учтите все электрические приборы, которые будут подключены к сети с повышенным напряжением. Учтите как их текущую мощность, так и возможные будущие расширения.

2. Узнайте тип и номинальное напряжение вашей сети.

Прежде чем выбрать подходящий трансформатор, узнайте тип и номинальное напряжение вашей существующей сети. Это позволит вам правильно подобрать трансформатор, который будет совместим с вашей существующей инфраструктурой.

3. Выберите подходящий трансформатор.

На рынке существует множество различных типов трансформаторов повышающего напряжения

При выборе обратите внимание на их мощность, номинальное напряжение, эффективность, габариты и другие параметры. Также учтите, что требуемая мощность трансформатора должна быть равна или превышать суммарную мощность всех подключаемых к нему приборов

4. Установите трансформатор.

Установка трансформатора должна быть произведена квалифицированным электриком. Трансформатор должен быть правильно подключен к вашей существующей электрической сети и защищен соответствующими предохранителями. Также необходимо учесть требования к безопасности и правила, регулирующие установку электрического оборудования.

5. Проверьте работу системы.

После установки трансформатора повышающего напряжение рекомендуется проверить работу всей системы. Убедитесь, что напряжение в домашней сети действительно повысилось до требуемого уровня. Также проверьте работу всех электрических приборов, чтобы убедиться, что они функционируют правильно.

Выбор и установка трансформатора повышающего напряжение требует определенных знаний и опыта в области электротехники. Если вы не уверены в своих способностях, рекомендуется обратиться к профессиональному электрику или специалисту по электротехнике.
