Калькулятор расчета длины нагревательного кабеля

Разновидности проводов

Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.

Среди разнообразия видов прогревочного кабеля выделяют:

• ПНСВ;
• ПТПЖ.

Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.

После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.

Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.

Расчет длины нагревательного кабеля при помощи калькулятора

Необходимые пояснения

При вычислении длины кабеля с помощью калькулятора следует ввести ряд запрашиваемых значений:

• Предназначение и расположение помещения. «Теплый пол» может служить основным видом обогрева помещения или служить дополнительным. Необходимо указать данные о том, что работы проводятся на первом этаже, по грунту или же пол будет расположен выше отапливаемого помещения.
• Вводятся данные о площади пола, где планируется укладка кабеля.
• Используя паспортные значения приобретаемого комплекта, задается необходимая мощность кабеля. Измерения выполняются в расчете Вт/м (метр погонный).

Схема расчета длины

Нагревательные кабели характеризуются разными коэффициентами теплоотдачи (выражается в ваттах на метр погонный). Паспорт изделия в обязательном порядке содержит данный показатель.

При внесении данных о площади помещения, где планируется использовать «теплый пол», то следует учитывать следующее:

• кабель никогда не укладывается в местах расположения стационарных предметов или бытовой техники;
• расстояние от стен должно быть не менее 50 мм;
• отопительные приборы должны находиться на расстоянии не менее 100 мм.

Рекомендуется перед началом работ разработать схему пола, где планируется расположить обогревательный кабель. Это поможет при вычислении площади, необходимой для обогрева.

Введя все данные, калькулятор выдаст нужную длину кабеля. По полученным данным в магазине можно приобрести подходящий комплект. Помимо длины кабеля не менее важным параметром является шаг укладки, для расчета которого также предлагаем специальный калькулятор.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

Источник

Устройство стяжки

До заливки бетонного раствора следует очистить поверхность пола от строительного мусора, грязи и пыли, чтобы раствор не отслоился от снования после затвердевания. При устройстве стяжки на старом непрочном основании рекомендуется использование упрочняющих грунтовок. Под кабелем не должны находиться острые выступающие предметы, которые могут его повредить.

При устройстве тонкого тёплого пола (под керамическую или кафельную плитку) для заливки нагревательного кабеля можно использовать клей для плитки.

Для приготовления цементно-песчаного раствора для толстых стяжек рекомендуется использовать следующий состав (в объёмных частях):

• Цемент ПЦ-400 — 1 часть;
• Песок — 4 части;
• Щебень мелкий — 5 частей;
• Вода — 0,6;
• Пластификатор (например, С-3) — 1 % от веса цемента.

Большое значение имеет количество воды, чем оно больше, тем сильней усадка и выше вероятность образования трещин. Составы без пластификаторов нежелательно использовать по той же причине. Отсутствие щебня в составе также повышает вероятность растрескивания. Рекомендуется использование самовыравнивающихся растворов.

Использование легкого заполнителя (керамзита, перлита) для бетонной стяжки тёплого пола недопустимо. Это приведёт к нарушению теплообмена и будет способствовать перегреву электрического кабеля. Во избежание образования участков локального перегрева необходимо при заливке тщательно утрамбовывать раствор, чтобы не образовывались полости вокруг кабеля.

После заливки раствора, для предотвращения быстрого высыхания, следует накрыть стяжку полиэтиленовой плёнкой. При комнатной температуре стяжка должна быть выдержана до включения системы не менее 28 дней.

Саморегулирующийся нагревательный кабель

Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.

Саморегулирующийся кабель в теплых полах применяется крайне редко

Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.

Пленочный инфракрасный теплый пол

Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.

Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:

• Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
• Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.

Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

Как рассчитать углеродный нагревательный кабель 33 Ом?

Рассчитать сколько именно карбонового кабеля понадобиться для тех или иных целей Вам поможет наш онлайн калькулятор:

Вы легко в нем разберетесь, он просчитывает нужные показатели за 1 секунду. Карбоновый кабель 33 Ом используют отрезками от 8 до 20 метров. Такие отрезки нагреваются от 110 до 20 градусов Цельсия соответственно. Чем короче отрезок, тем он сильнее греет. Другие размеры не особо актуальны, так как сильнее 110 градусов Цельсия кабель не рекомендуется разогревать, а ниже 20 градусов уже нет особого смысла. Хотя, у каждого свои цели. Максимально кабель выдержит 250 градусов Цельсия нагрева. Таким образом, этот кабель нельзя взять 100 метровым цельным куском и использовать, так как он не будет нагреваться.

Калькулятор расчета длины нагревательного кабеля

«Теплые полы», считавшиеся еще столь недавно «экзотикой», все чаще выбираются хозяевами домов или квартир в качестве основной или дополнительной системы отопления помещений. С точки зрения простоты проведения работ и минимизации первоначальных затрат, выгоднее устанавливать электрический обогрев пола.

Одной из разновидностей электрических «теплых полов» является резистивный кабель, укладываемый на термоизолированное основание и закрываемый стяжкой. Но прежде чем переходить к практическим работам, следует провести ряд расчетов. Так, для начала необходимо узнать, какой длины кабель должен быть уложен, чтобы его тепловой мощности было достаточно для эффективного обогрева помещения. Поможет нам в этом вопросе калькулятор расчета длины нагревательного кабеля.

Пояснения к расчету длины нагревательного кабеля

Любой нагревательный кабель имеет собственные характеристики теплоотдачи, которые показывают, какое количество тепловой энергии он способен выделить в процессе работы. Как правило, это выражается ваттами на единицу длины (Вт/погонный метр). Данный параметр обязательно указывается в паспорте изделия.

В практике применения электрических «теплых полов» принято руководствоваться нормированными значениями тепла на единицу площади. Причем, эти величины разные, и зависят:

• от характера эксплуатации системы подогрева (будет ли она единственным источником тепла, или же ее предназначение – только повышение комфортности в помещении),
• от особенностей расположения конкретной комнаты (граничит ли она снизу с грунтом, неотапливаемым или отапливаемым помещением).

Все эти зависимости внесены в предлагаемый калькулятор.

Осталось определиться с площадью. Укладка кабеля никогда не планируется на тех участках, где будут размещены стационарные предметы мебели или бытовые приборы. От стен должен обеспечиваться отступ не менее 50 мм, а от любого отопительного прибора или даже проходящего стояка отопления – не менее 100 мм. Разумнее будет заранее составить схему участка, на которой будет укладываться обогревательный кабель – так проще определиться с площадью.

Сам расчет даст рекомендуемую длину нагревательного кабеля, по которой в магазине можно подобрать нужную модель с наиболее близкими линейными параметрами.

После того как с длиной внесена окончательная ясность, можно переходить к расчету шага укладки нагревательного кабеля – для этого тоже есть соответствующий калькулятор.

Цены на греющий кабель

Работа по монтажу подобной системы обогрева, хотя и не столь проста, но все же вполне доступна и для самостоятельного выполнения. Более подробно о проектировании и практической укладке электрического «теплого пола» – в специальной публикации нашего портала.

Источник

Монтаж греющего карбонового кабеля 33 Ом (12К)

После того, как Вы рассчитали нужную Вам длину отрезка, которая решит Ваши задачи по обогреву, Вам необходимо соединить этот отрезок с электрическим проводом, таким как, например, ПВ-3. Как быстро и легко это сделать, смотрите в нашем кратком видеоролике:

Ваша задача — это просчитать какими отрезками Вы будете использовать кабель, разложить его как Вам удобно и соединить все отрезки путем параллельного соединения с проводом подачи электричества. Вы можете уложить греющий кабель в одном помещении, а подключить его к электричеству хоть на расстоянии 100 метров, Вам просто нужно будет купить 2 стометровых отрезка кабеля ПВ-3 и протянуть их на 100 метров куда Вам надо.

Какой тёплый пол лучше: водяной или электрический?

Вообще, лучше водяной, в любом случае, потому как, он более надёжный и долговечный. У электрических полов есть один большой минус – они не выдерживают на себе тяжёлой мебели. Подчёркиваем – тяжёлой, например, кухонного гарнитура. Если он будет стоять на электрической разводке, то со временем случится термический перегрев и весь пол перестанет функционировать.

И исправить такую поломку совершенно невозможно (впрочем, как и найти перегоревшее место), нужно снимать полностью всё покрытие и менять систему подогрева. И, ладно ещё, если речь о ламинате, который можно разобрать и собрать, а, если плитка? Её никак не снимешь без сколов, это просто невозможно.

Многие поступают таким образом: рассчитывают те места, где будет стоять мебель и это место оставляют свободным. Но, в этом случае вам надо быть готовым к тому, что никаких перестановок вы делать уже не будете.

А водяной – прочный, очень практичный, но и у него есть свои «но».

В многоквартирных домах его нельзя сделать, так как, лишние трубы могут привести к разбалансировке всей системы или отъёму тепла у соседей. Также, чтобы проложить трубы по полу необходимо полностью снять все батареи, поэтому, такой вариант подходит, если вы планируете оборудовать всю квартиру так, а не только кухню.

Потом, нагрев воды в случае центрального отопления – просто лотерея. Сегодня топят хорошо, а завтра – батареи еле тёплые. И, если радиатор на стене точно отдаст минимальное тепло, то пол – куда хуже, ведь трубы закрыты толстым слоем стяжки и кафелем…

Нет, конечно можно сделать и вовсе на «широкую ногу», поставив свой, индивидуальный котёл отопления. Но это дорого, очень дорого.

Ну и самое главное, на такой вид работ надо получать разрешение, что не всегда возможно даже за взятку.

Поэтому, трижды подумайте, если решили делать такой пол в квартире. Сначала узнайте, дадут ли вам добро коммунальные службы и только потом действуйте.

И ещё: водяной пол «съедает» высоту помещения, причём, довольно существенно, примерно на 15 сантиметров. Для «сталинки» с трёхметровыми потолками – это вовсе не проблема, а вот для «хрущёвки» – уже не самый лучший вариант.

Высота потолка в квартирах той эпохи – всего –то 2.20 метров. Ну и куда ещё сокращать?

Сравнительная характеристика видов полов

	Пленочный	Кабельный	Водный	Стержневой
Напольное покрытие.	Любое покрытие, включая плитку.	Ламинат, ковролин, паркет, дерево.	Все типы пола, за исключением плитки.	Любое покрытие. Допустимо использование различных типов стяжек или плиточного клея.
Сложность монтажа.	Простой.	Простой.	Сложный.	Простой.
Способ укладки.	Пленка в стяжку не укладывается, монтаж непосредственно под покрытие пола.	В стяжке не нуждается.	Желательно устанавливать под стяжку толщиной не менее трех миллиметров.	Стержневой пол — в стяжку или плиточный клей.
Максимальная мощность.	220 Вт/м2	160Вт/м2	110 Вт/м2	260 Вт/м2
Использование в качестве основного источника отопления.	Да	Дополнительный источник отопления	Да	Да
Ввод в эксплуатацию.	Пленка может подключаться сразу после монтажа	Через несколько часов, после  просушивания клея	Сразу же после монтажа и подключения к стояку или системе отопления.	Сразу после монтажа и просушки стяжек.
Толщина укладкибез напольного покрытия.	0,340 мм	Толщина сетки нагревательного мата — 1 мм, кабеля — 3 мм	Может варьироваться от 0,5 до 4 сантиметров.	Средняя толщина — 2-3 миллиметра.
Возможность укладки на любые поверхности(стены, потолок).	Можно укладывать на любые поверхности.	Пол, стены.	Только пол.	Любые поверхности.
Возможность придать форму, чтобы обойти мебель.	Пленку можно резать.	Да.	Нет.	Есть, но в ней нет необходимости.
Диапазон регулировки температуры.	До +70°С	До +70°С	До +70°С	До +80°С
Температура рабочей среды.	от -30°С до +70°С	от -30°С до +70°С	от -30°С до +70°С	От -40°С до           +70°С
Экономичность энергопотребления.	Высокая	Средняя	Высокая	Низкая
Равномерность прогрева.	Равномерно прогревает всю площадь кухни.	Комфортная циркуляция воздуха.	Комфортная циркуляция воздуха.	Равномерно прогревает всю площадь кухни.
Срок службы.	>30 лет	>20 лет	>10 лет	>25 лет
Гарантия	15 лет	20 лет	10 лет	25 лет
Возможность переустановки в другое помещение.	есть	нет	нет	есть

Рекомендуем принимать решение исходя из данных, представленных в этой таблице. Таким образом вы сможете взвесить все характеристики и определить, какой вид теплого пола максимально вам подходит.

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СП 29.13330.2011 «Полы»
• СП 71.13330.2017 «Изоляционные и отделочные покрытия»
• СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
• СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

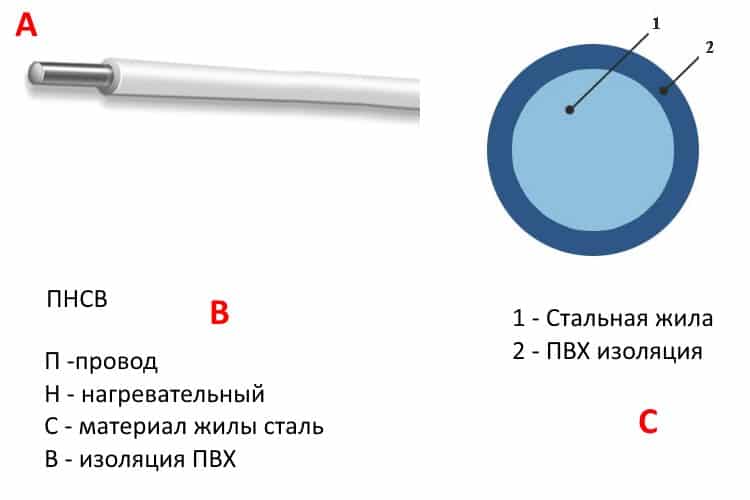

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.

ПНСВ

Калькулятор расчета длины нагревательного кабеля для теплого пола

Время чтения: 2 минуты Нет времени?

Дом должен быть уютным и теплым. Эту задачу как нельзя лучше решают «теплые полы». Раньше электрический подогрев напольного покрытия считался экзотикой. Теперь ему отдают предпочтение при строительстве многоэтажных домов, коттеджей, дач и даже бань. Он может служить в виде основной системы обогрева жилища, так и в виде дополнительного комфорта. Популярность теплых полов объясняется их высокой экономичностью. Первоначальные затраты минимальны, а проводимые работы не вызывают сложностей. Монтаж «теплого пола» следует начинать с расчета необходимой мощности отопительной системы. Чтобы обогрев полов был эффективным, необходимо знать длину резистивного кабеля. Для этих целей мы и предлагаем специальный удобный калькулятор.

Монтаж электрического кабеля

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.

Варианты подключения

Области применения греющих кабелей

Греющие кабели применяются для обогрева водопроводных, канализационных, дренажных труб, в системах оттаивания водосточных систем, на магистральных и технологических трубопроводах.

Главная задача систем подогрева трубопроводов — не допустить замерзания жидкости в трубе. Лед не только закупорит трубу, он может привести к ее повреждению. То же самое касается водосточных систем: наледи, которые образуются в желобах и трубах, увеличивают массу водостока. Как правило, это заканчивается обрывом системы с последующим ремонтом или полной заменой.

Еще одна важная область применения — поддержка рабочих температур трубопроводов на различных производствах независимо от времени года и обеспечение нормальных эксплуатационных температур в трубопроводах горячего водоснабжения.

В России с ее холодными зимами вопрос правильного типа обогрева труб стоит особенно остро.

Результаты расчета системы защиты трубопровода от промерзания

Исходные данные:

материал трубы: длина трубы: м наружный диаметр трубы: мм температура внутри трубы: °С температура окружающей среды: °С теплоизоляция: коэф.теплопроводности: Вт/м°С, толщина: мм рекомендуемая мощность для данной длины трубы: Вт

* Обращаем ваше внимание на то, что необходимая вам длина кабеля может превышать максимально допустимую для определеного типа кабеля длину электроцепи. В этом случае вам будет необходимо использовать несколько отрезков

Максимально допустимая длина электроцепи указана в таблице в предпоследней колонке.

Наименование кабеля Удельная мощность кабеля, Вт/м Длина, м Суммарная мощность кабеля, Вт Стоимость

Кабель SRL10 10 Вт/м м Вт руб.

Кабель SRF10 10 Вт/м м Вт руб.

Кабель SRL16 16 Вт/м м Вт руб.

Кабель SRF16 16 Вт/м м Вт руб.

Кабель SRF24 24 Вт/м м Вт руб.

Кабель SRL24 24 Вт/м м Вт руб.

Кабель SRF30 30 Вт/м м Вт руб.

Кабель SRL30 30 Вт/м м Вт руб.

Кабель SRF40 40 Вт/м м Вт руб.
