Удобная ливневая канализация: 3 типа

Техническое обслуживание ливневой канализации

Любая коммуникационная система требует регулярного технического обслуживания, ливневая канализация в этом плане не является исключением.

Поэтому, помимо знаний, как устроена ливневая канализация, необходимо выполнять следующие мероприятия:

• Через определенное время проводится осмотр системы, убирается скопившийся мусор, устраняются засоры.
• Один раз в 3-4 года делают промывку системы.
• При осмотре контролируется уровень ила на дне колодцев и при необходимости выполняются очистные мероприятия. В частности насосом, расположенным на небольшом расстоянии от дна, из колодца выкачивают всю воду. Затем промывают системы с помощью этого же насосного оборудования.

Зимой ливневая канализации открытого типа застывает, с приходом тепла лед начинает таять, и система вновь становится работоспособной. В случае с закрытой ливневой канализацией, располагающейся на небольшой глубине, дело обстоит сложнее, здесь требуется подготовка элементов к зиме. Всю систему прочищают, сливают остатки воды и закрывают входные отверстия.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

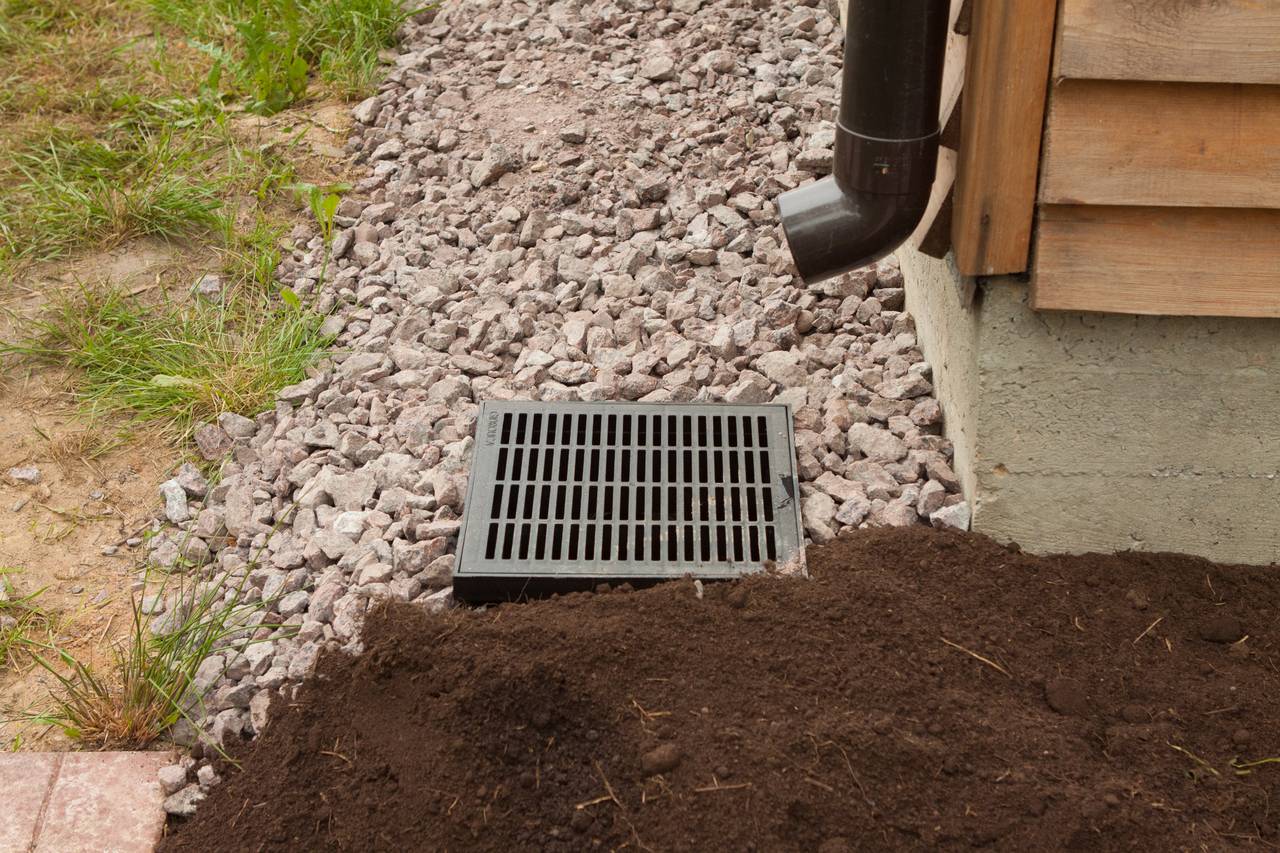

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

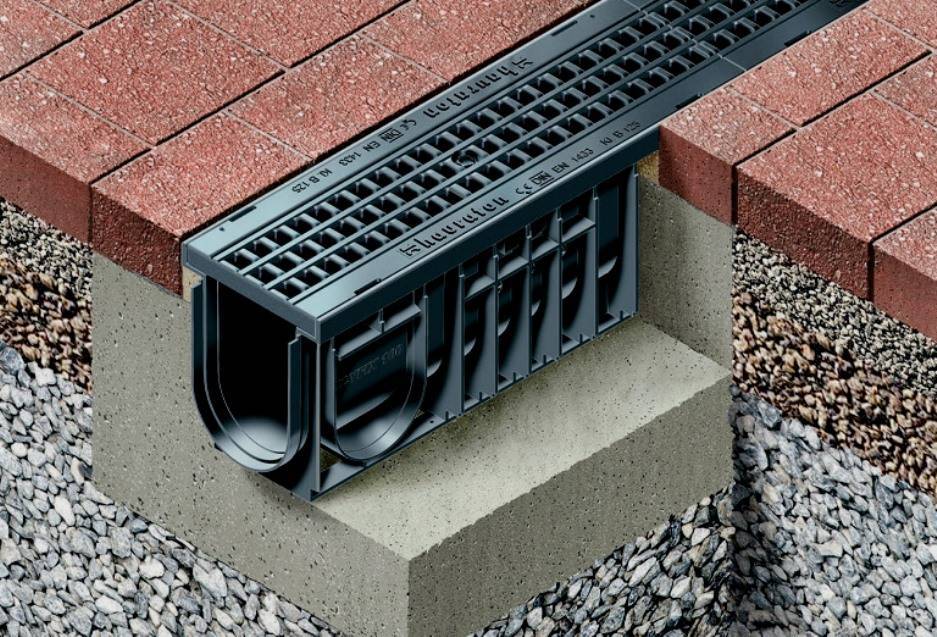

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Коротко о главном

Ливневка – это канализационная система для отвода атмосферных осадков с обслуживаемого участка в ту или иную конечную точку.

Проектирование и монтаж ливневой канализации проводятся с учетом требований СНиП 2.04.03-85, СанПиН 2.1.5.980-2000 и ГОСТ 3634 от 1999 г.

С крыши дома первичный сбор воды происходит через водосточные лотки и вертикальные трубы.

Наземная часть ливневой канализации может быть представлена точечными и линейными конструкциями для сбора воды, трубами для транспортировки жидкости, коллекторами, водоемами или иными резервуарами для конечного отвода стоков.

Чтобы исключить засорение каналов, поверх лотков устанавливаются решетки с перфорацией, а на дождеприемниках пескоулавливатели.

Для профилактического обслуживания и сведения каналов в единую магистраль устанавливаются смотровые колодцы.

Система ливневки может быть поверхностной, заглубленной и смешанной.

Желоба и дождеприемники

В большинстве случаев желоба ливневой канализации изготовлены из бетона или полимерных материалов. Использование металла в этом случае нежелательно по двум причинам. Во-первых, в результате постоянного контакта с водой на металлической поверхности могут образоваться очаги коррозии. Во-вторых, удары капель воды о металлический желоб сопровождается сильным шумом. Что касается бетонных конструкций, то они отличаются надежностью и долговечностью. Однако регламентированные размеры элементов не всегда позволяют выполнить их установку на участке. Пластиковые желоба являются оптимальным элементом в устройстве ливневки, они легко режутся для совмещения с другими элементами, могут располагаться на любой глубине в земле.

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

Описание элементов системы водостока в многоэтажном доме

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Схема соединений стояков

Принцип работы

Главной особенностью работы систем ливневой канализации является сбор и дальнейшее отведение дождевых и талых вод за пределы придомового участка. Такая конструкция работает по следующему принципу. Дождевая или растаявшая вода стекает по специальным трубам с кровельных пространств или других площадей, собираясь в общую систему посредством прохождения через дождеприёмники. Дальше вода проходит по лоткам или трубам, расположенным под землёй под небольшим уклоном, и попадает в свою конечную точку.

Если смотреть на канализацию для сточных вод с позиций её функциональности, то можно выделить три участка взаимодействия в ней. Это:

• Система водостоков;
• Система сбора воды;
• Система утилизации собранной талой либо дождевой воды.

В целом же ливневая канализация может состоять из двух систем, тесно между собой взаимосвязанных. Они называются сбором воды линейного и точечного типов.

Точечный сбор предполагает сбор талых и дождевых вод через водосточные системы особого типа, а линейный отвод воды с придомовой территории подразумевает прокладку под землёй системы лотков и дренажных труб.

Отвод воды линейного типа подразумевает обустройство системы не только в непосредственной близости от здания (с целью защиты фундамента от воздействия сточных вод), но и рядом с пешеходными либо садовыми дорожками, парковочными или игровыми площадками, автомобильными дорогами. При этом следует учитывать, что во всех местах, где требуется отвод воды по тем или иным причинам, должен быть сделан небольшой уклон в сторону прокладки лотков или труб канализации.

Некоторые владельцы частных домов предпочитают  выполнять устройство ливневой канализации в комплексном варианте, где будет присутствовать сразу три функции:

• Линейный отвод;
• Отвод точечного типа;
• Дренажная система.

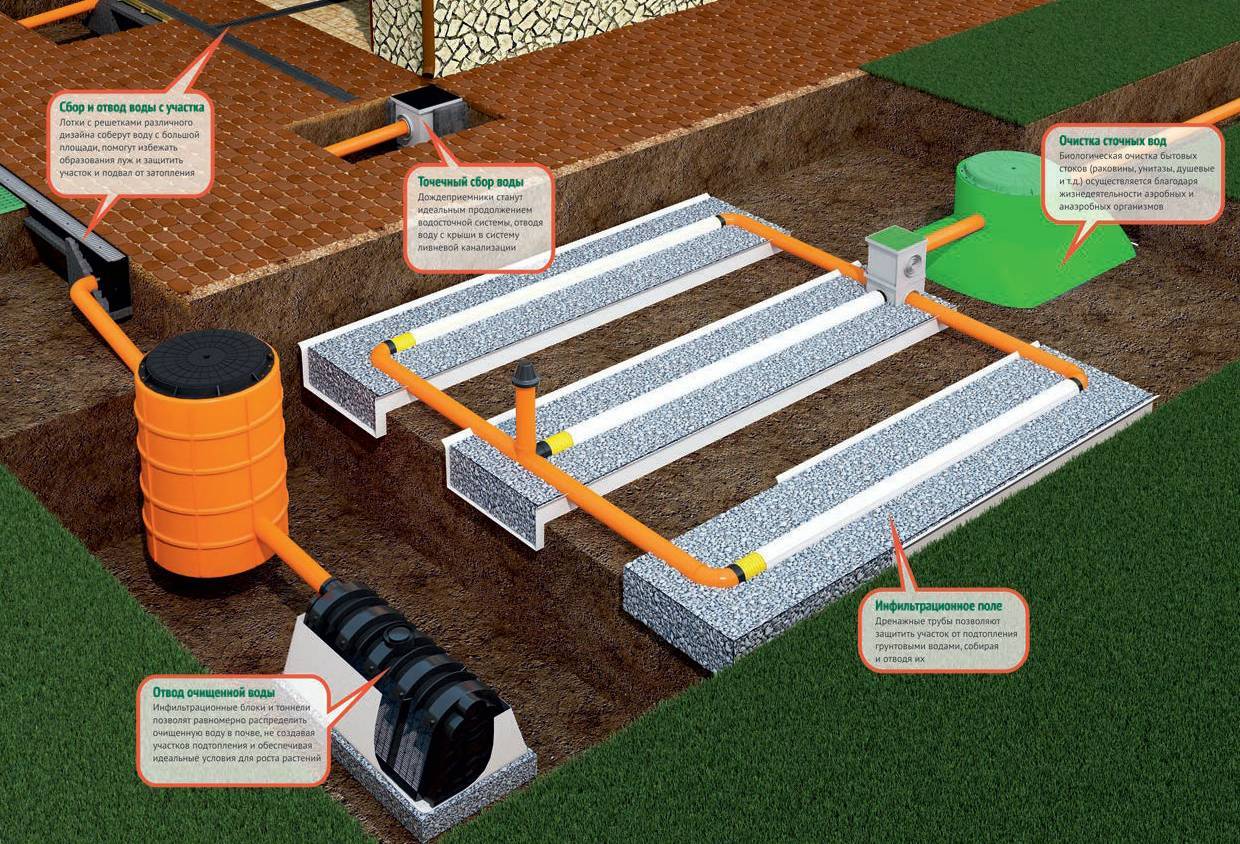

Принцип работы ливневой канализации также представлен на фото № 9.

Фото № 9

Этапы монтажа ливневки в частном доме

Разметка ливневки

В первую очередь перед началом монтажных работ стоит сделать точную разметку всей коммуникации на участке. Для этого используют рулетку, колышки и строительную нить. Отмечают все места расположения труб, дождеприемников, колодцев, конечное место сбора воды — его располагают в самой низшей точке участка. Далее при строительстве закрытой точечной системы действуют в такой последовательности:

1. В соответствии с разметкой копают траншеи и колодцы под установку дождеприемников/лотков. Дно траншей и ям хорошо трамбуют. При копке учитывают, что под трубы и резервуары будет настилаться песчаная подушка толщиной 15-20 см. То есть глубину увеличивают на этот параметр. В ходе копки траншей соблюдают заданный уклон.
2. На песчаную подушку укладывают трубы и последовательно соединяют их муфтами. Все стыки желательно обработать герметиком.
3. В подготовленные ямы устанавливают дождеприемники и колодцы, если коммуникация имеет перепады по рельефу, повороты или протяженность одного участка более 10 м. Все элементы соединяют в единую систему.
4. При соединении дождеприемников с трубами сразу монтируют пескоуловители. Они предотвращают заиливание/засорение системы песком и землей.
5. Проверяют ливневку, заливая в резервуары воду. Если все стыки остались герметичными и вода ушла с нужной скоростью, можно проводить засыпку системы. Сначала её обсыпают щебенкой слоем 10-15 см, а сверху укладывают грунт. Трамбовать его не нужно, сам со временем усядется.

При устройстве открытой ливневки работу выполняют в такой последовательности:

1. Подготавливают траншеи под укладку желобов, соблюдая уклон.
2. Дно канавок засыпают песчаной подушкой. Если укладываются бетонные лотки, то на песок наливают бетонный раствор 10 см. Он будет служить основанием для тяжелых желобов.
3. На остывший бетон или на песчаную подушку монтируют лотки, соединяя их в протяженный коллектор. Все стыки промазывают герметиком.
4. Установленный коллектор по бокам засыпают щебнем и хорошо трамбуют.
5. Желоба накрывают декоративными защитными решетками.

https://youtube.com/watch?v=6XKvTDo5O9o

Назначение, особенности системы

                Ливневая канализация (или
просто ливневка) —
это система отведения дождевой или талой воды. Она представляет собой комплекс
дренажных лотков или трубопроводов, по которым стоки направляются в точку
сброса. Принципиальным отличием от бытовых или промышленных систем является
отсутствие сливных отверстий и необходимость организации сбора воды. Кроме
этого, периодичность работы ливневки зависит от погодных условий. В теплое
время года система может простаивать месяцами. С наступлением холодов работа
ливневой канализации прекращается.

                Устройство ливневой канализации —
надежный способ защиты участка
и фундамента дома от размывания.  Правильная прокладка
дренажных каналов исключает образование луж на дворе, обеспечивает организованный сбор, очистку и
удаления излишков воды. В качестве точек сброса используются водоемы, овраги
или методика инфильтрации в грунт.

Стеклопластиковые

Основные их преимущества:

• Даже при своих крупных габаритах, диаметре свыше 500 мм и длине 6 и 12 м, стеклопластиковые изделия сравнительно легкие.
• Материал этой разновидности труб прочный и надежный, с точки зрения экологии − безупречно чистый, а химической агрессии − совершенно нейтральный.
• Продолжительность службы труб из стеклопластика составляет более полувека.

Данные трубы соединяются между собой и с другими фасонными изделиями при помощи двухконусных спецмуфт. На их внутренней стороне проточены канавки для монтажа эластомерных колец-уплотнителей — с каждой стороны по штуке, и одно кольцо располагается в центре. Благодаря такому сопряжению, стык точно зацентрован и надежно герметизирован.

Основные нюансы при укладке труб:

При подготовке канализационной системы важно знать, что трубопровод не обязательно укладывать глубоко. Стандартный вариант, когда он располагается выше трубопроводов общей дренажной системы вокруг постройки или земельного участка.
Несмотря на то, что вероятность разморозки труб для ливневки очень маленькая, специалисты все-таки советуют укладывать их на глубине немного ниже уровня промерзания грунта, который характерен для каждого региона.
Если такие действия по каким-то причинам выполнить невозможно, все трубы нужно утеплить, а слой термоизоляции закрыть полиэтиленовой пленкой во избежание попадания в него влаги от грунтовых вод.
Чтобы система функционировала полноценно, трубы необходимо уложить под углом в соответствующем направлении.
Уклон труб для дождевой канализации, обеспечивающий свободное прохождение сточной жидкости и регулярную ее самоочистку, должен составлять от одного до двух сантиметров на погонный метр трубопровода

Если это правило не соблюдать, то внутренние полости системы будут часто засоряться. Такие неприятные явления случаются в местах соединения труб или угловых поворотов.

Последние данные цен на трубы для ливневки показали, что при проектировании ливневой канализации оптимальным вариантом окажется использование трубы ливневой гофрированной многослойной. По сравнению с аналогичными видами, ее приобретение даст существенную экономию финансов до 30-50%.

Если грамотно просчитать и правильно смонтировать систему трубопроводов для канализации, то в целом вся ливневка будет функционировать без сбоев длительное время.

Как правильно выбрать диаметр труб

Сечение подходящей трубы определяется многими факторами, в том числе под каким уклоном она прокладывается. Но главным параметром является максимально возможный объём отводимой жидкости. Его вычисление производится по следующей несложной формуле:

             Р_воды = ИО*Кр. Пл.*К,

где: Р.воды – максимально возможный расход жидкости при отводе; ИО – интенсивность осадков (из справочника берётся максимальная цифра для данной территории). Единица измерения – литр/сек. на гектар; Кр.пл. – кровельная площадь дома; К – коэффициент поглощения поверхностью воды.

Это – справочная характеристика. Для основных материалов значение данного показателя представлено в таблице.

Таблица 1

Материал	К – коэффициент поглощения влаги.
Щебень с битумом	0,6
Асфальтобетон	0,95
Щебень	0,4
Цементобетон	0,85
Кровля	1

Величину диаметра ищем по выведенному с помощью вышеуказанной формулы значению

Делать  это необходимо, принимая во внимание величину уклона, отображаемого в процентах: 1% = уклон 1 см/1 метр длины

Таблица 2

	Диаметр трубы, миллиметры
Уклон, проценты	200	150	100
1,5 – 2,0	77,01	31,53	10,03
1,0 – 1,5	66,69	27,31	8,69
0,5 – 1,0	54,45	22,29	7,10
0,3 – 0,5	38,50	15,76	5,02
0 – 0,3	29,82	12,21	3,89

Если к одной трубе подсоединяются несколько желобов, расчет её диаметра производится простым суммированием величин всех входных потоков. Методика подбора характеристик и размеров других компонентов устройства ливневой канализации для частного загородного дома – воронок, лотков, решёток и проч. — аналогична схеме для труб.

Ливневая канализация будет создавать комфортные условия во время осадков в виде дождя и при таянии снега на вашем участке. Она будет препятствовать появлению застоев воды и луж путём отведения с придомовой территории избыточной влаги. Но для ее адекватного функционирования необходимо правильно выполнить все расчеты и произвести монтаж.

Виды канализаций

Подключение к центральной канализации частного дома требует знаний и подготовки от организатора: необходимо время на оформление документации и финансовые вложения.

Для подключения к центральной канализации потребуются финансовые вложения

Существует следующая классификация канализационных вод:

Виды канализационных систем	Промышленная – проводят укладку на производственных предприятиях	Ливневая – система, обеспечивающая отвод осадков и талых вод с местности, оснований и покрытий	Хозяйственная или бытовая – сеть, распространяющаяся на обширные территории, охватывающие поселковые районы, она предназначена для вывода загрязненной воды с продуктами жизнедеятельности человека
Способ отведения сточных вод	Самотечная – воды протекают благодаря уклону труб в сторону специально установленной емкости	Принудительная циркуляция – оснащена насосом, обеспечивающим проток воды
Размещение сточного водопровода	Наружный – размещенный снаружи строений	Общественный – имеет общий колодец	Внутренний – расположенный внутри зданий
Раздельный – осадки отделяются от хозяйственных стоков
Смешанный – сток осуществляется раздельно, но имеет общий колодец
Другие системы для загородных поселков	Выгребные ямы и септики	Колодцы фильтрации, в которых отвод используемой воды направлен в грунт	Канализационные установки – современные системы, в которых очистка загрязненной воды осуществляется с помощью бактерий

Для подключения центральной канализации в частном доме сначала необходимо оформить необходимую документацию и получить разрешение.

Прежде чем начать работы необходимо позаботится о всех необходимых документах

Для врезки используются пластиковые трубы, имеющие меньший диаметр. Сложность подготовительного этапа зависит от состояния городского трубопровода.

Это интересно: Устройство канализационного колодца + самостоятельная установка и монтаж: разъясняем развернуто

Назначение и основные элементы ливневой канализации

Ливневая канализация – это система, используемая для сбора, очищения и отведения талых вод и осадков. В ее функции входит:

• защита фундамента и цокольного этажа от подтопления;
• предотвращение эрозии почвы на участке;
• отведение осадков до появления луж и обледенения дорожек.

По специально проложенным коммуникациям вода направляется в резервуары, предназначенные для накопления жидкости, или в коллекторы центральной канализации.

Для каждого дома конструкция ливневой канализации подбирается индивидуально, но ее базовые элементы являются общими для любой схемы.

• система водостоков, собирающая воду с крыши здания;
• элементы для приема воды – дождеприемники, устанавливаемые для локального сбора осадков, или ливневые лотки;
• устройства для грубой фильтрации (пескоулавливатели), отсекающие мусор от подземных коммуникаций;
• система канализационных труб для транспортировки воды;
• смотровые колодцы для контроля и профилактики, их диаметр должен быть не менее 1 метра;
• дополнительные приборы для доочистки (разделитель масла от воды и т. д.);
• конечный пункт – накопительная емкость, центральная канализация, природный водоем.

Проекты и схемы

Строительство ливневой канализации является одним из самых важных элементов, учитываемых при проектировании застроечных работ на промышленных территориях и крупных населённых пунктах. А вот лицам, проживающим в частных домах, приходится заботиться о строительстве сточной канализации самостоятельно.

Они могут обратиться или к профессиональным специалистам, или выполнить сооружение подобной конструкции своими руками. Никаких принципиальных сложностей в такой работе нет, особенно, если в населённом пункте по месту прокладки уже имеется канализация, и нужно лишь установить ливнёвку в частном доме, а затем подключить её к ней.

В некоторых случаях прокладка системы канализации сводится к рытью водосточной канавы или установке специальной глубокой ёмкости под водосточными трубами. В том случае, если в районе с угрозой паводков нет канализации, то придётся своими руками рыть траншеи с целью создания канализации смешанного либо закрытого типа. Но в любом случае перед проведением данного вида работ придётся выполнять большое количество расчётов, и много подготовительных работ различного рода.

Посмотрев на фото № 7, вы сможете увидеть, как и в какой последовательности осуществляется процедура сборки ливнёвки.

Фото № 7

Проект ливневой канализации всегда составляется в соответствии с нормативными актами СНиП под названием «Канализация. Наружные сети и сооружения». Но перед тем, как следовать СНиП, следует составить такой перечень рабочей документации:

• План системы канализации;
• Схемы, необходимые для работы и общие сведения;
• Ведомость с информацией об объёмах проводимых работ;
• Данные о сетевом профиле, представленном в продольном разрезе.

Проект канализации и расчёты проводятся в соответствии со следующими параметрами:

• Архитектурной специфики сооружений;
• Особенностей прилегающей территории (геологических или ландшафтных);
• Уровня осадков, представленного по усреднённым статистическим данным;
• Показатели площади стоков;
• Места размещения коммуникаций инженерного характера.

Прежде, чем начинать прокладку канализации, следует подумать над составлением проекта данной конструкции. Для сооружения системы потребуется узнать сведения об усреднённом количестве осадков в выбранной местности, о типе почвы и глубине залегания грунтовых вод. Обнаружить все эти данные можно в строительных учебниках, а также у представителей местной администрации, работающих в отделе строительства и архитектуры.

Занимаясь расчётами ливневой канализации и составляя её проект, следует учитывать не только особенности рельефа местности, но и определить, куда будут уходить сточные воды:

1. В водоёмы искусственного или природного типа;
2. В коллектор, оборудованный специальным дренажным колодцем;
3. В систему канализации централизованного типа;
4. В расположенные неподалёку канавы или овраги;
5. В колодцы-септики, оборудованные полями фильтрации.

Выбор в пользу того или иного проекта прокладки канализации будет зависеть от финансовых возможностей владельца частного дома и условий выбранной местности. Кроме того, что нужно выбрать место сброса сточной воды, следует подумать также и над тем, каким именно образом вода от осадков или растаявших снегов будет проводиться от места её сбора к месту сбросов.

Чаще всего канализация для сточных (талых или дождевых) вод обустраивается при помощи труб, прокладка которых в грунте осуществляется под уклоном определённого размера. Однако если уклон ливневой канализации технически невозможно выполнить, то для отвода сточных вод обязательно стоит предусмотреть наличие системы насосов.

При проектировании ливневой канализации также берётся во внимание количество воды, которую придётся собирать. Этот параметр зависит от следующих факторов:

• Площади построек, с которых осуществляется отвод воды;
• Среднего количества осадков, выпадающих в данной местности на протяжении одного года.

Трубы для ливнёвки, сложные в установке и теряющие свою популярность

Чугунные, стальные, асбестоцементные трубы сегодня морально устаревают, их главные минусы: высокая цена и сложность монтажа, в том числе из-за их большого веса. Кроме того, сталь и чугун ржавеют, чугун и асбестоцемент хрупкие, не выдерживают ударных нагрузок. Но главный недостаток асбестоцементных труб в современном мире — они не соответствуют экологическим требованиям: при взаимодействии с почвой материал подвержен химическому разложению.

Диапазон цен на трубы:

На стоимости сказывается, в том числе и географическое положение производителя или продавца, например, в Туле чугунные трубы вдвое дешевле, чем в Новосибирске.

Для чего нужна ливневая канализация

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома.

Такая ливневка вокруг дома состоит из водопроводных труб, фильтрующих элементов и различных приспособлений, с помощью которых, помимо отведения влаги, возможно выполнение следующих функций:

• Организация полива насаждений на дачном или приусадебном участке с целью положительного воздействия на рост растений талой воды.
• Продление срока эксплуатации основного строения на участке, повышение прочностных характеристик фундамента. Это объясняется тем, что обустроенная система отведения влаги предотвращает подтопление фундамента дома, следовательно, снижает риск образования вредных грибков и плесени.
• Качественное очищение талой и дождевой воды от мелких песчинок и других примесей.
• Сохранение надлежащего внешнего вида тротуаров из плитки и асфальтовых покрытий, на которые разрушительно воздействуют потоки воды от таяния снега и обильных осадков.
• Снижение риска затопления подвального помещения или цокольного этажа.
• Препятствие образованию луж и грязи на участке после выпадения осадков.

Принцип работы

Ливнёвка работает так:

• по расположенным по всему участку лоткам и желобам талая и осадочная вода собирается в специальные колодцы;
• чтобы собрать воду с крыши поблизости крыльца устанавливаются поддоны. Эти элементы в зависимости от предъявляемых требований к прочности выполняются из бетона или пластика;
• на огороде вода собирается посредством ливневых труб. Избыточная влага перенаправляется в колодец именно по ним;
• фильтрация поступающей жидкости от песка и мусора осуществляется за счёт пескоуловителей, устанавливаемых в местах соединения водоотводящего канала с колодцем;
• после того, как вода пройдёт пескоуловитель, она проникает в ливневый колодец. Это сооружение является промежуточным элементом между каналами и коллектором служащим, в свою очередь, для накопления влаги и, при необходимости, её вторичного использования.

Рекомендации по установке дренажной системы своими руками

Работы по обустройству установки дренирования не являются сложными. Можно нанять специализированную бригаду, если жалко тратить свободное время и есть лишние деньги. Самостоятельный монтаж вполне реален. Если возникли трудности, на помощь придет подробная пошаговая инструкция, выложенная специалистами в интернете. Главное – не допустить ошибки при выборе конструктивных элементов.

Шаги по самостоятельной установке установки выглядят следующим образом:

1. Выкапываются канавы под трубы и тщательно утрамбовываются.
2. Дно засыпается песком и щебнем (делается подушка).
3. Поверхность покрывается геотекстильным полотном таким образом, чтобы края выходили за пределы канала.
4. Промытый гравий укладывается на дно траншеи. Высота слоя – около 20 см.
5. Дренажные трубы оборачиваются при помощи геотекстильного полотна.
6. Трубы укладываются в канале. Соединение происходит посредством муфт.
7. Если количество труб более трех, необходимо обустроить колодцы. Расстояние между колодцами должно быть не более 50 метров.
8. Верхний слой конструкции – гравий. Высота – 20 – 25 см.
9. Края геотекстильного полотна, взятого с запасом, накрывают систему.
10. Сверху засыпается земля.
11. Собранная воды используется для бытовых нужд или сливается в рядом расположенный овраг.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Типы сточных систем – выбираем водосборники

Название у этого инженерного сооружения общее для любых конструкций – дренажная система. Но вот как она будет расположена на участке вокруг дома – возможны варианты. Различают точечный и линейный типы. Особенности их устройства можно понять из названий. Первый способ стока дождевой воды подразумевает установку приёмных воронок с решётчатыми или сетчатыми улавливателями различного мусора. Для эффективности все ближайшие поверхности должны иметь наклон в сторону такой воронки. Второй тип – это уложенные на определённом отрезке решётки над желобом или неглубокой канавой.

Также можно выбрать способ расположения собирающих и отводящих элементов системы. Это может быть заглубленная сеть из труб большого диаметра с хорошей пропускной способностью и специальными смотровыми колодцами. Данный вариант хорош тем, что незаметен и потому совершенно не портит ландшафтный дизайн придомовой территории. Основной минус заключается в том, что потребуется очень много земляных работ. Также можно проложить сеть желобов по поверхности, прикрыв их решётками. Тянущиеся вдоль садовых дорожек такие водосборники будут заметны, но не нарушат вид благоустроенной территории, и такой тип легче смонтировать своими руками.
