Выбор паяльника
Приобретая низковольтный паяльник, нужно представлять себе цели, для которых он будет использоваться. Инструмент с мощностью до 40 Вт можно применять только для пайки электронной аппаратуры и тонких проводов. Силовая проводка автомобиля имеет большое сечение проводов и представляет собой эффективный теплоотвод. Маломощным паяльником на 12 вольт надежную пайку таких проводников выполнить практически невозможно, особенно в холодную погоду.
Температура жала паяльника должна составлять не менее 300-400°C. При меньшей температуре припой будет плавиться тяжело. Хорошо, если паяльник будет оборудован регулятором мощности, но такие модели стоят гораздо дороже.
Все элементы паяльника должны выглядеть прочно и надежно. Жало и ручка инструмента должны сидеть на своих местах плотно и не болтаться. Соединительные провода у хорошего и качественного инструмента имеют большую толщину и одновременно хорошую гибкость. Неудобно пользоваться инструментом, паяя миниатюрные радиоэлементы и прикладывая усилия по изгибу питающих проводов.
Импульсный паяльник своими руками
Подробности Опубликовано 25.06.2013 16:24

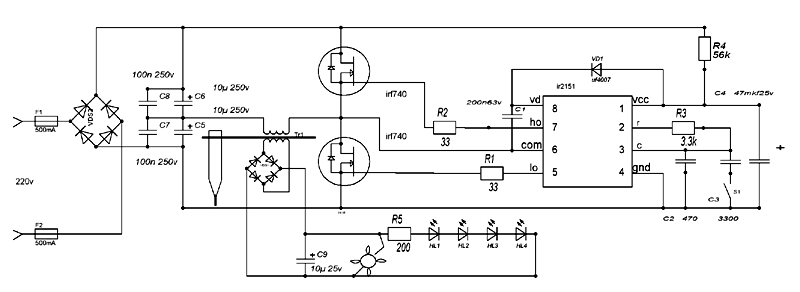

В интернете можно найти множество схем маломощных импульсных блоков питания, на основе которых можно собрать достаточно качественные импульсные паяльники. Такие паяльники отличаются компактными габаритами и легким весом, удобны для эксплуатации, а жало нагревается всего за несколько секунд.
Большое спасибо Евгению, который отработал схему переделки электронного трансформатора, на основе которого собрал импульсный паяльник, полный цикл сборки был описан на одном из интернет-ресурсов.
Мощность блока составляет 50 ватт, выходное напряжение 12 Вольт — о чем было сказано выше. По идее, если удалить вторичную обмотку и вместо нее мотать шину из одного витка, то с обмотки можно снять порядка 25 Ампер.
- Этого вполне достаточно для нагрева жала нашего самодельного паяльника.
- Для начала был снят и разобран импульсный трансформатор.
Сердечник удобно подогреть зажигалкой и аккуратно разделить половинки сердечника. После этой операции снимаем вторичную обмотку на 12 Вольт, она намотана проводом 0,8 мм и состоит из 5-8 витков — количество зависит от рабочей частоты блока.
Далее нужно найти подходящую медную шину, в моем случае это экран от антенного провода — 2 жилы. Примерное сечение вторички получается где-то 6-7мм плюс минус. Обмотка всего одна.
Для того, чтобы обмотка не замкнулась с сердечником (хотя на работу это не повлияет) в местах сечения последних были установлены кусочки картона, которые одновременно предают шине некую стойкость. Далее концы обмоток нужно залудить.

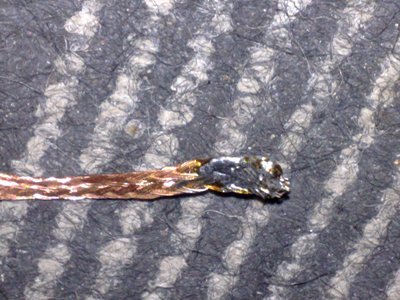

Включаем схему в сеть и кончики обмотки замыкаем многожильным проводом — диаметр особо не важен. Проволока (в зависимости от сечения) либо погреется за несколько секунд, либо расплавится. Если все так, значит схема работает должным образом. Напряжение на выходе не более 2-х Вольт, зато ток может доходить до 25 Ампер.
- Далее нужно думать о конструкции жало.

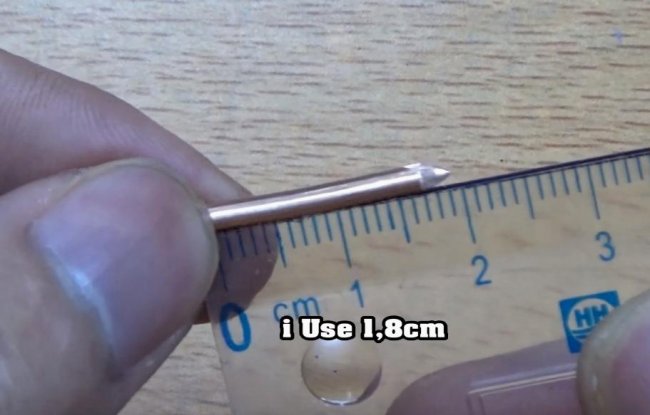

Жало удобно сделать из одножильного медного провода 1-1,2 мм. Провод сгибается так, как показано на фотографиях. Далее жало очищается от лака — греть провод не советую, от этого он станет более мягким, так, что лак лучше сдирать наждачкой или острым монтажным ножом. Остается прикрутить жало к шине — удобно болтами, можно также точечной сваркой или другим удобным способом.
Заводской корпус достаточно компактный и аккуратный, так, что всю схему можно разместить именно в этом корпусе. Заранее в передней части корпуса нужно просверлить два отверстия друг напротив друга — для жала. Следите, чтобы шина не замкнулась с корпусом — используйте изоляторы (стекловолокно, второпласт и термоустойкие пластинки).
Остается только приспособить ручку для нашего паяльника и применить его для радиолюбительских работ. Выключатель — устанавливается на входе питания, вместо выключателя удобно использовать кнопку без фиксации. В моем случае был использован готовый корпус от трансформаторного паяльника, поэтому долго с корпусом не мучился, просто припаял шину к держателю жала.
Такой паяльник разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго включить такой паяльник.
АКА КАСЬЯН
Паяльник с резистором в качестве нагревательного элемента
Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:
- Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
- Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
- В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
- Шнур питания с вилкой.

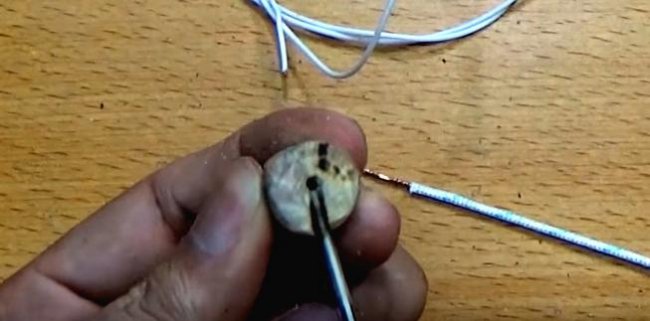

- Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.
Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.
Требуемые физические характеристики для самодельного паяльника
Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника.
Эти характеристики подразделяются по следующим величинам:
- напряжению, подаваемому к нагревательному элементу (для электрических паяльников);
- мощности нагревательного элемента;
- наличию регулятора мощности;
- размеру и форме жала;
- способу нагрева припоя;
- конфигурации ручки;
- стоимости.
По первому параметру на электропаяльник подаётся или стандартное переменное напряжение 220В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт. То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника.
Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки (например, для выпаивания микросхем, в зависимости от её конструкции).
В современных паяльниках применяют следующие способы нагревания припоя:

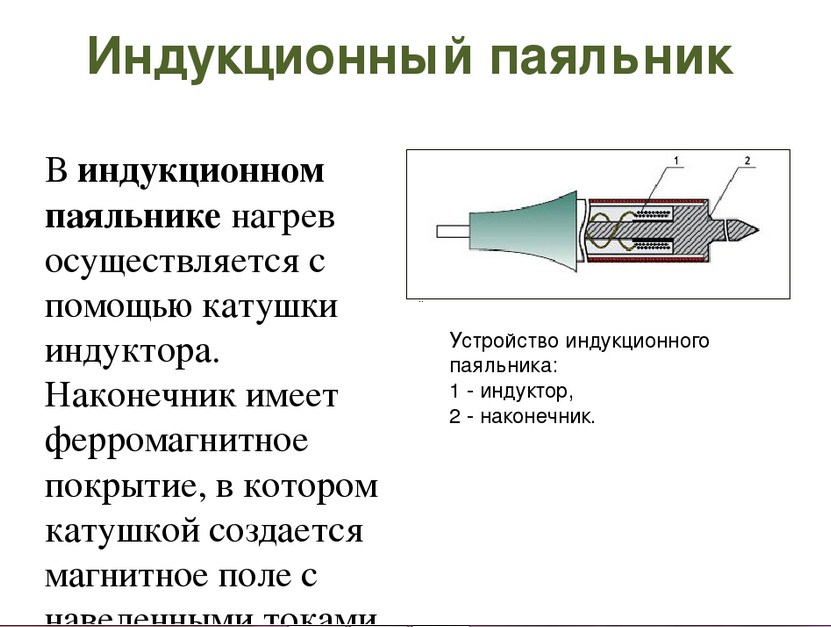

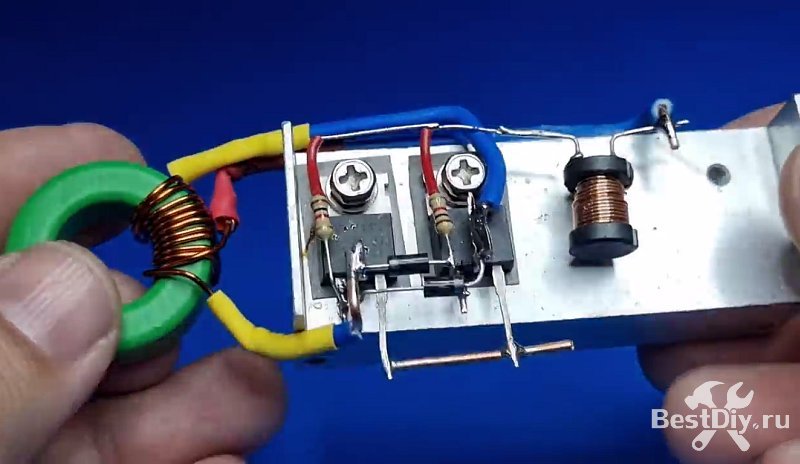

- С помощью электрического тока, подаваемого на нагревательный элемент. В этом случае применяется: нихромовая проволока, керамический стержень, индукционная катушка, импульсный преобразователь.
- Газовые аппараты. Нагрев припоя происходит за счёт горения газовой струи. Можно его назвать мини сварочный аппарат. Такие устройства относятся к профессиональному оборудованию.
- Инфракрасные станции. Нагрев припоя происходит при помощи инфракрасного излучения. Он создаёт зону нагрева от 10 миллиметров до 60 миллиметров. Размеры и форма зоны разогрева могу варьироваться в зависимости от устройства окна инфракрасного излучения.
Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

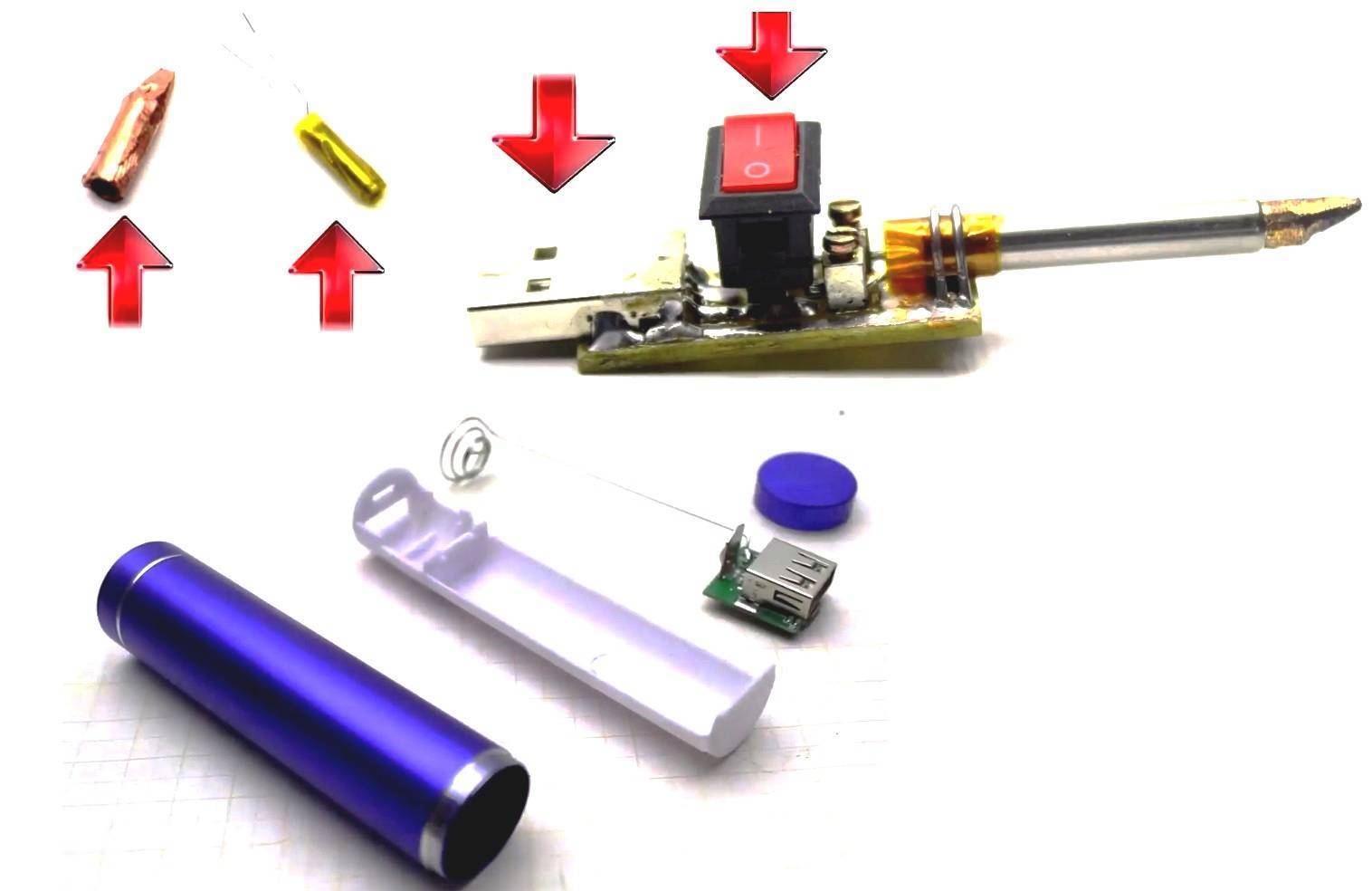

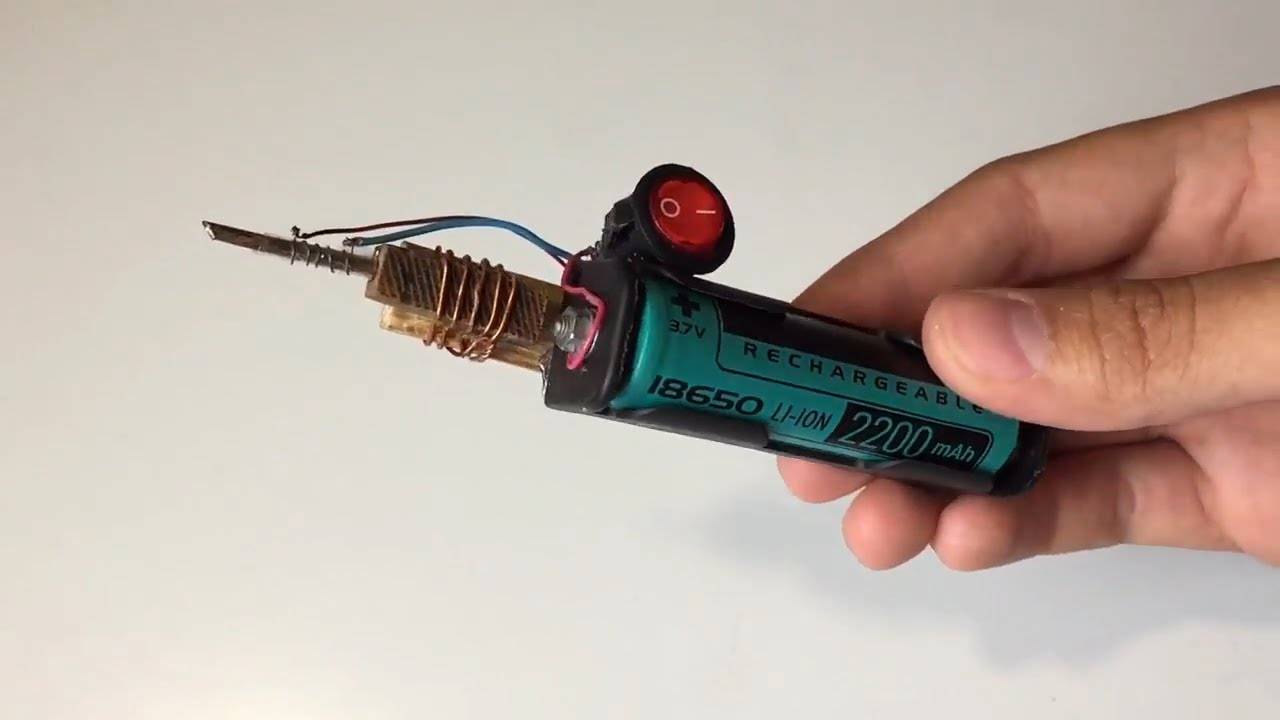

Изготовление мини паяльника
В списке основных инструментов домашнего мастера не последнее место занимают паяльники. В зависимости от того для чего они предназначены, внешний вид и конструкции их могут очень сильно отличаться друг от друга. Использовать, например, один и тот же инструмент для пайки радиатора автомобиля и работы с микросхемами и транзисторами невозможно.
Паяльник необходим для пайки различных микросхем и деталей.
Купить паяльник с нужными характеристиками удается не всегда. Но вполне возможно изготовить такой электропаяльник своими руками, тем более что особой сложности эта работа не представляет — было бы время и желание.
Простой импульсный паяльник на базе электронного трансформатора
Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт.
По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт.
В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

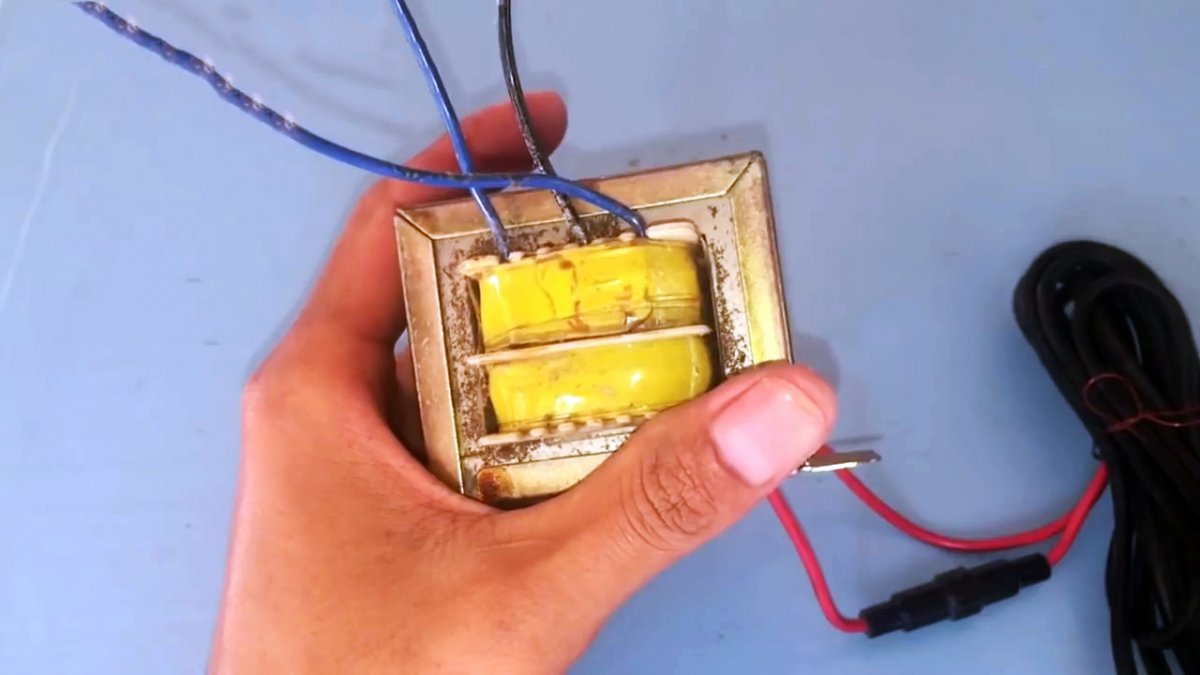

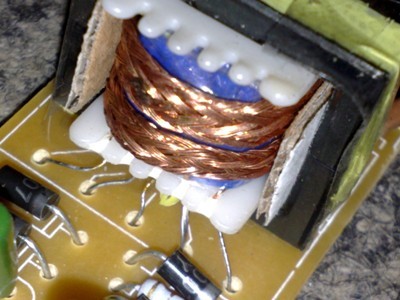

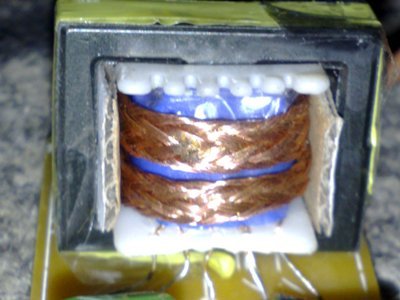

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

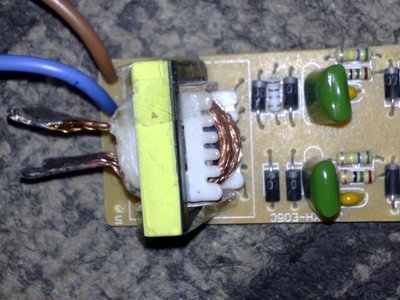

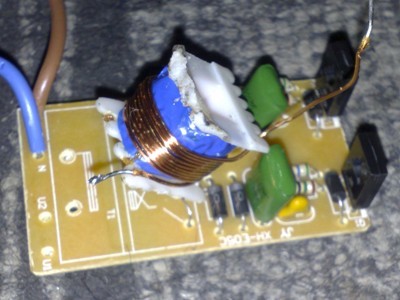

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.
После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.

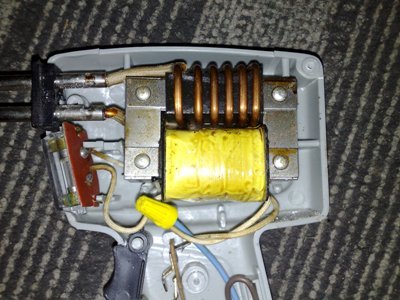

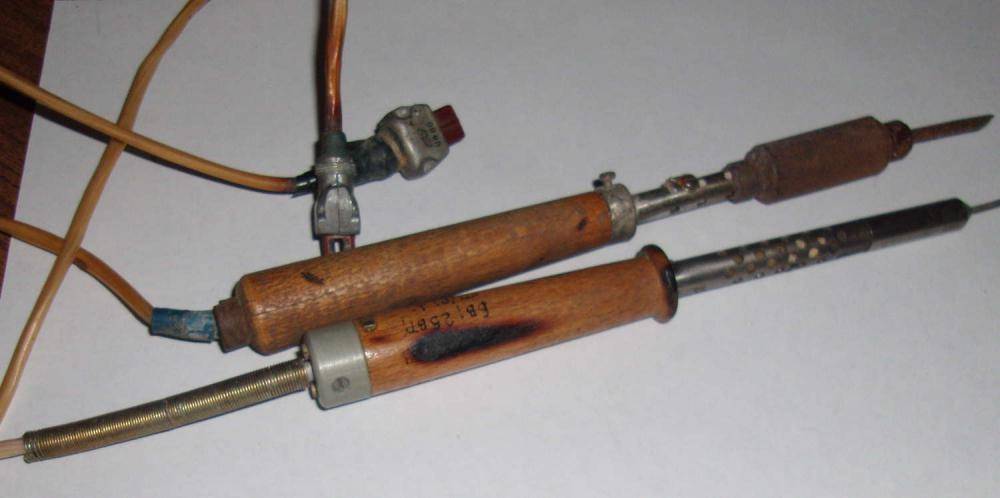

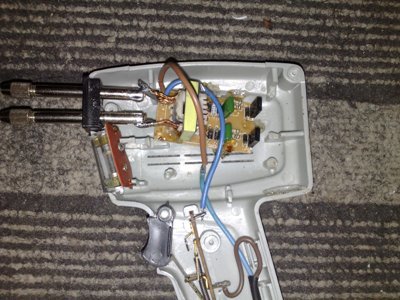

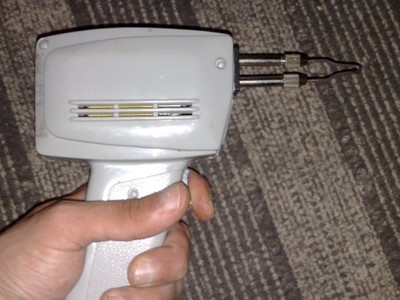

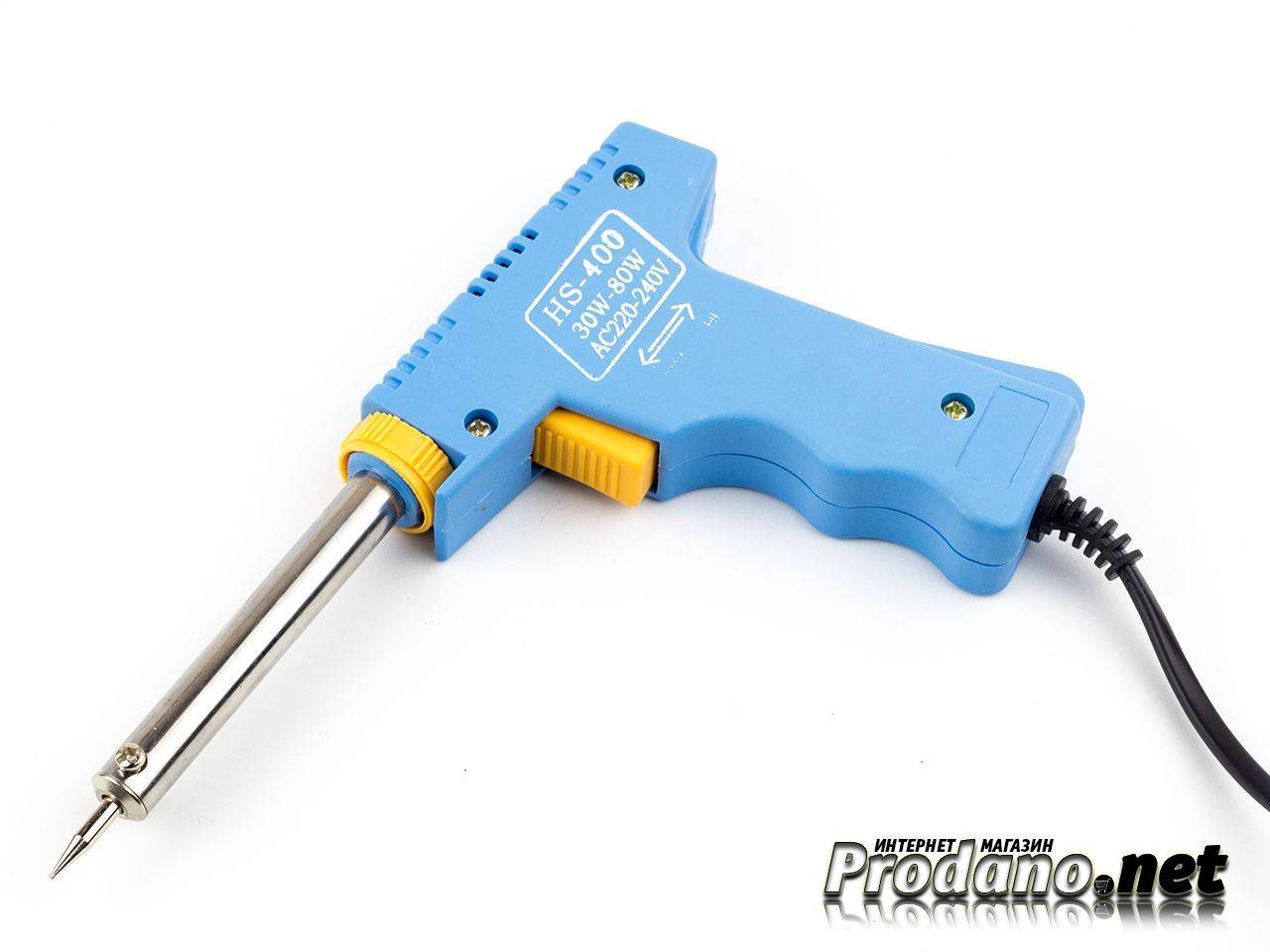

Ранее у меня имелся немецкий паяльник в виде пистолета.
Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор.
Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).
В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.

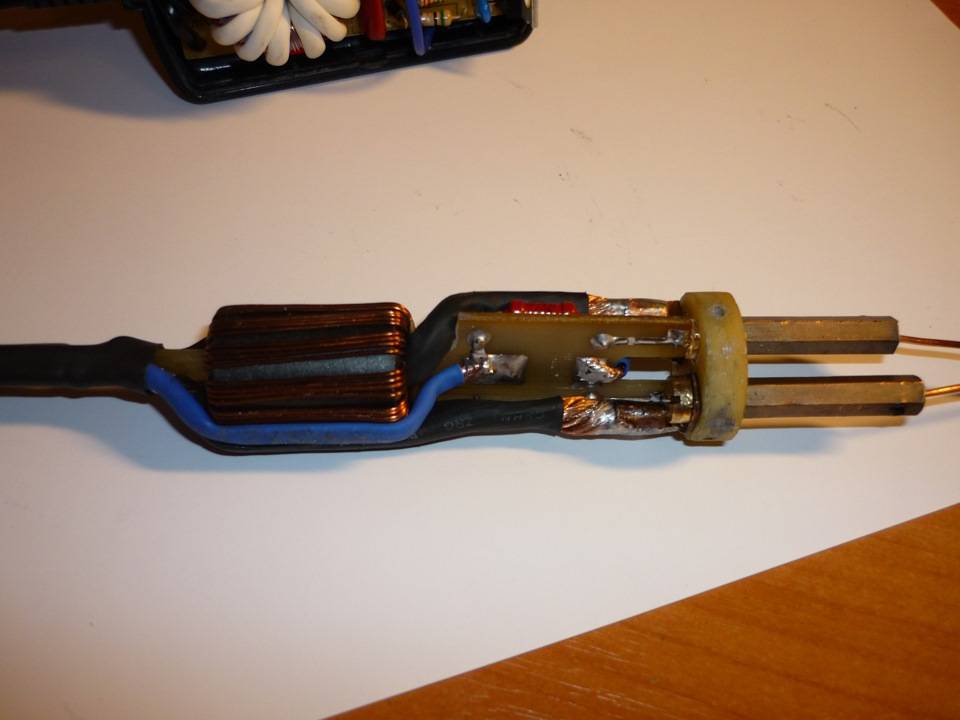

Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

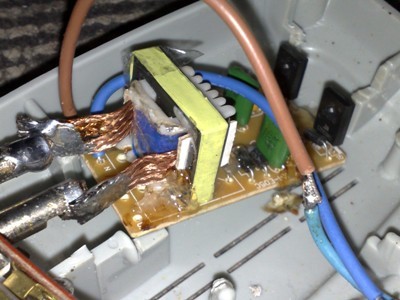

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.

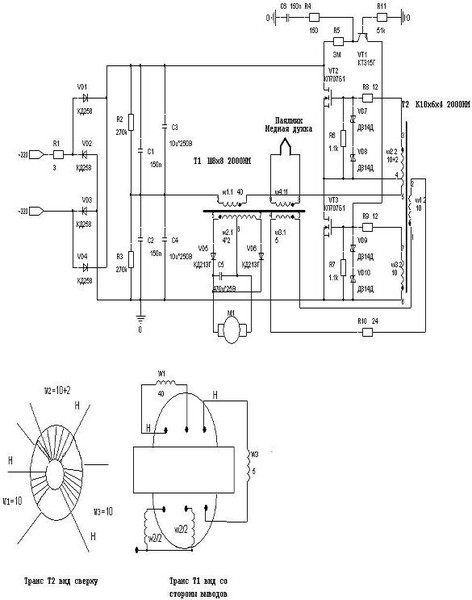

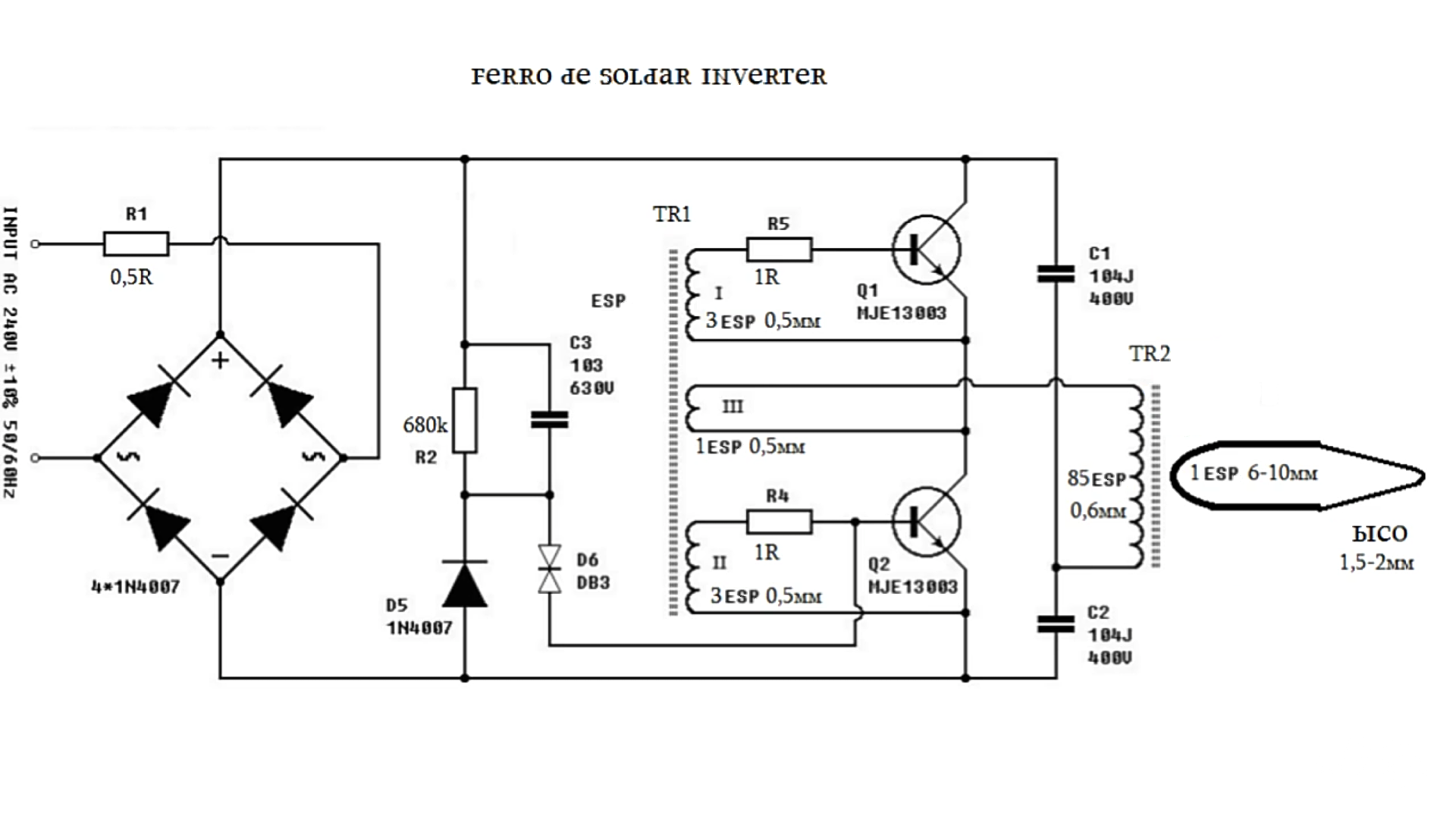

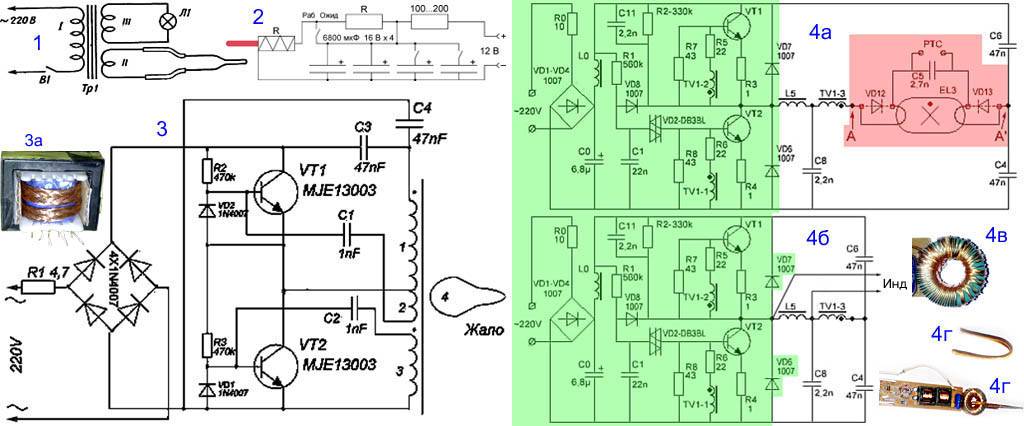

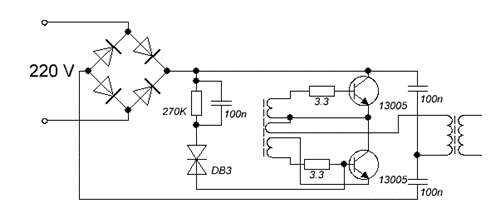

Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.
В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.
Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
Скачать список элементов (PDF)
Паяльник из проволочного резистора
Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. применяться резисторы типа МЛТ. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт. Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт. Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора.
Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго. Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора.

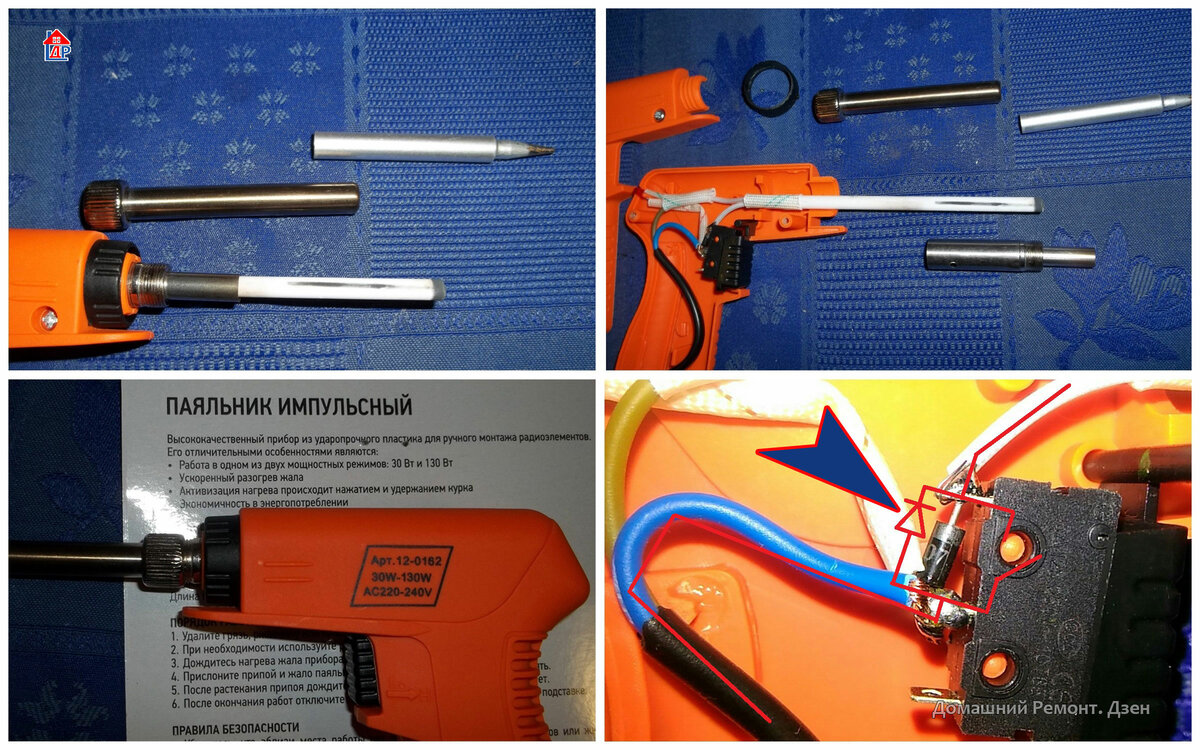

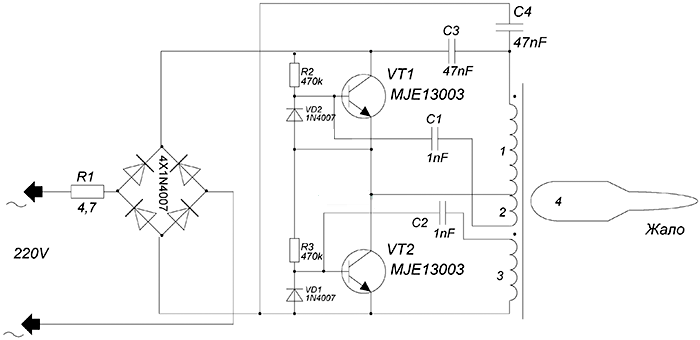

Интерес представляет самодельная конструкция так называемого импульсного паяльника. К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева (она составляет 5 секунд). Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.
Особое внимание следует уделить области применения. Какие радиодетали планируется паять
Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.

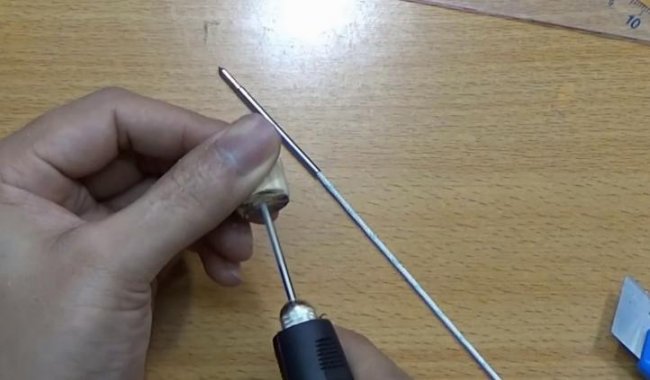

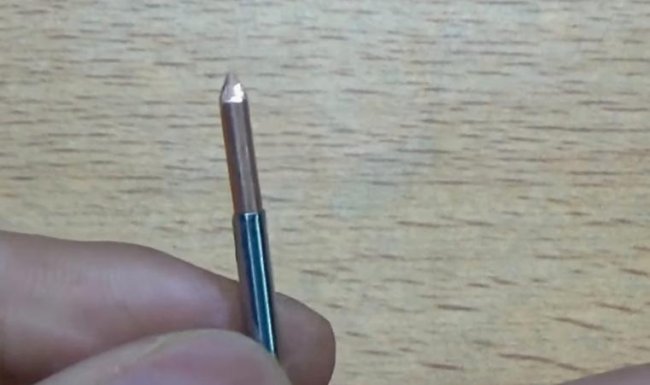

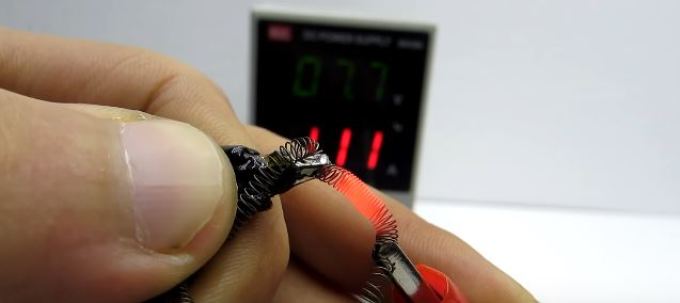

Как сделать паяльник своими руками – сборка

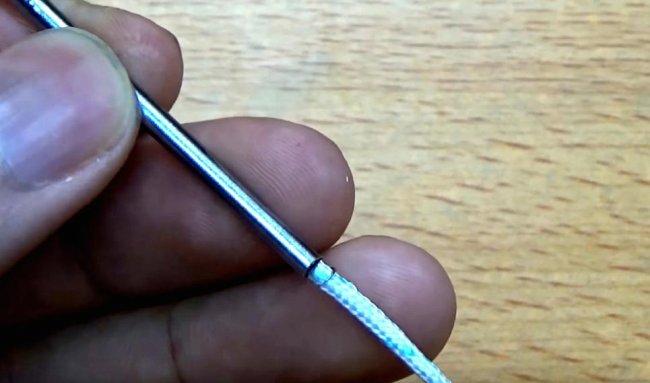

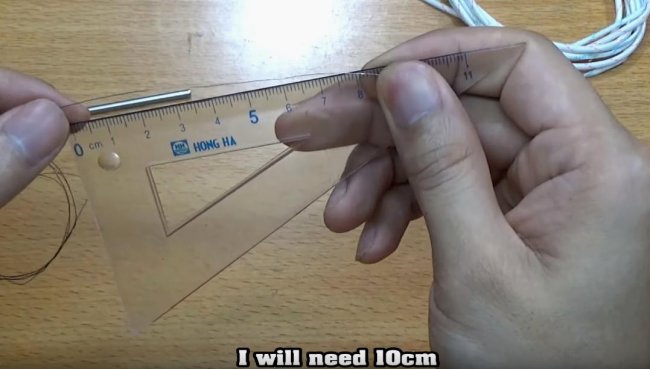

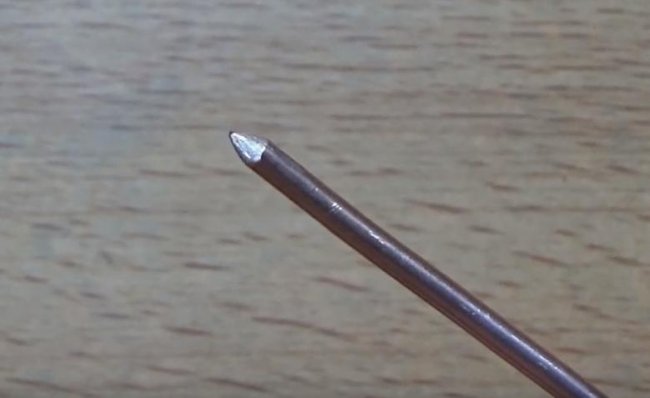

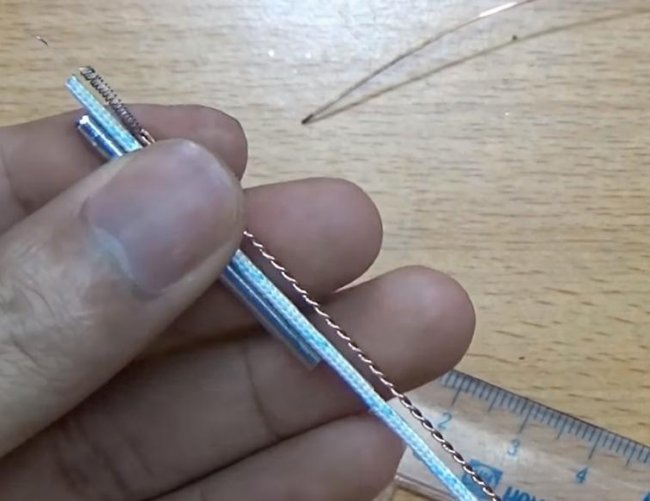

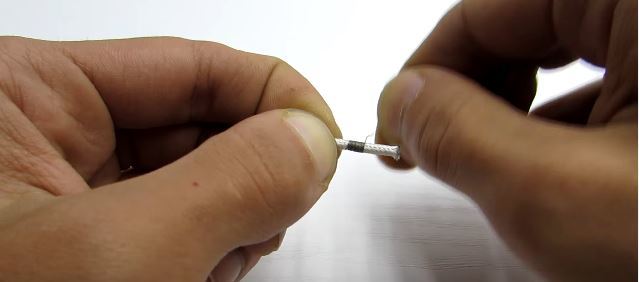

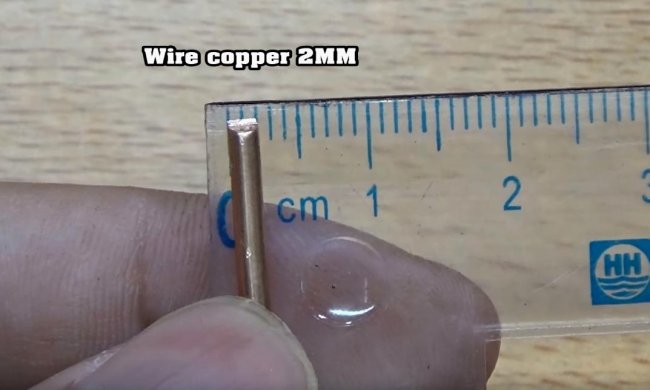

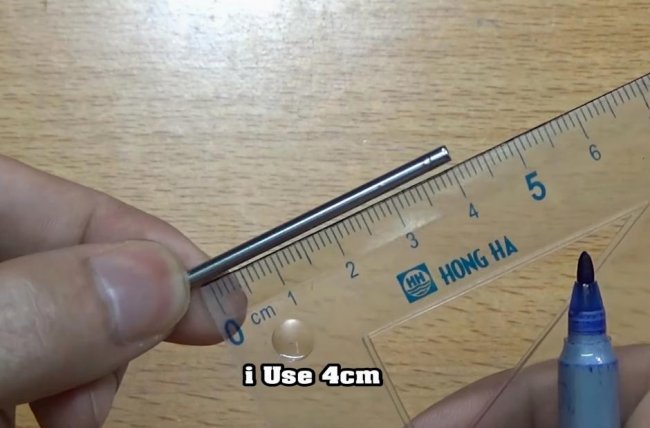

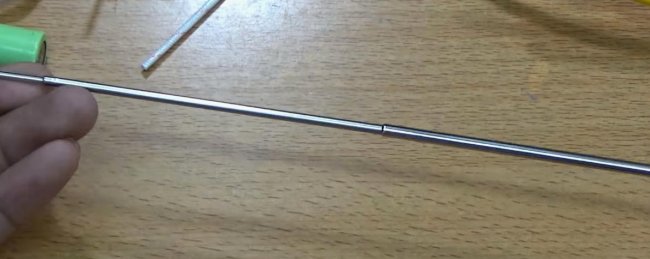

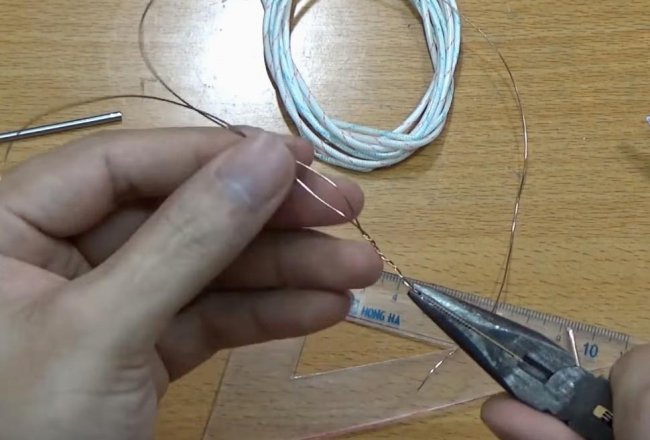

Возьмем все тот же отрезок одножильного медного провода и наденем на него термостойкую трубочку.

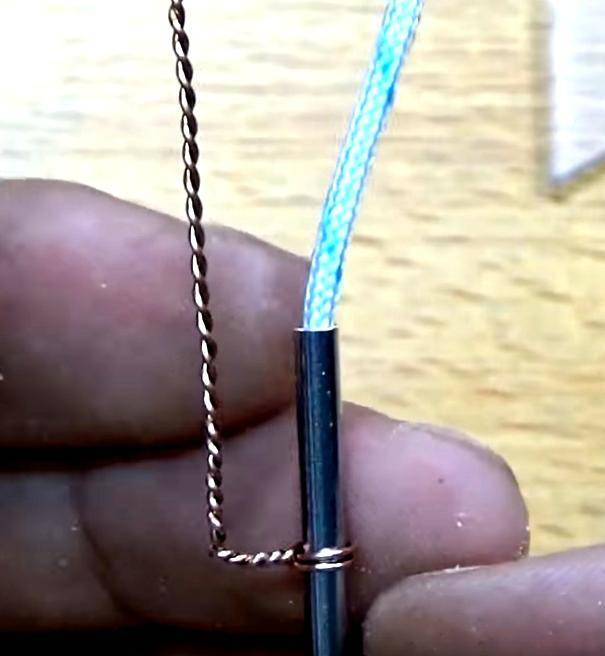

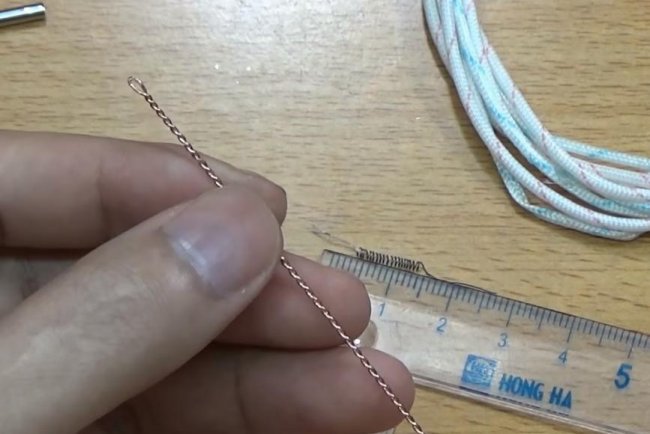

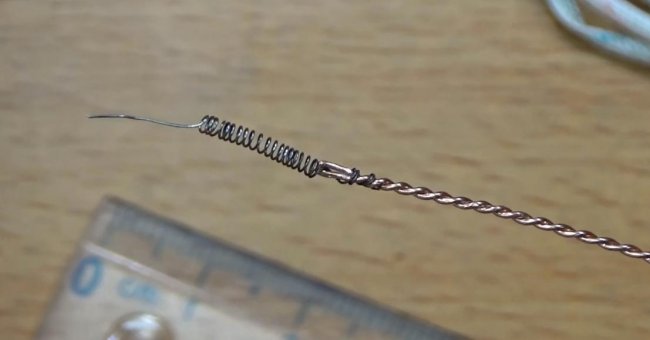

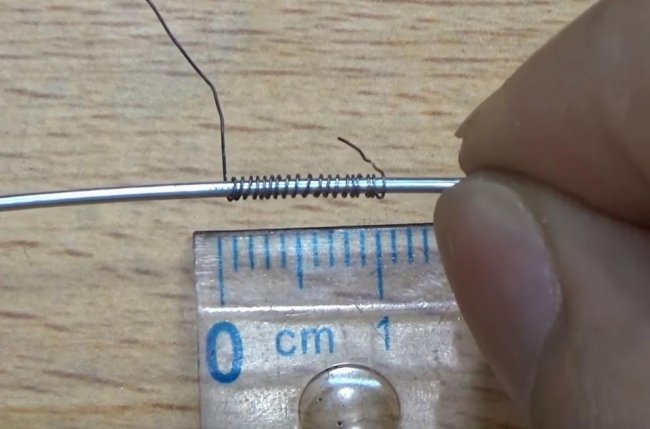

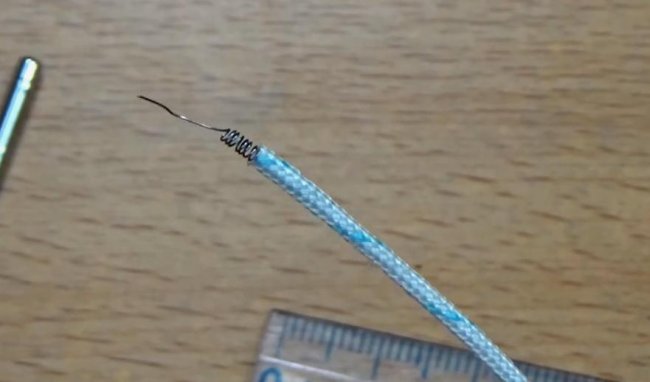

На трубку намотаем подобранный нами отрезок спирали.

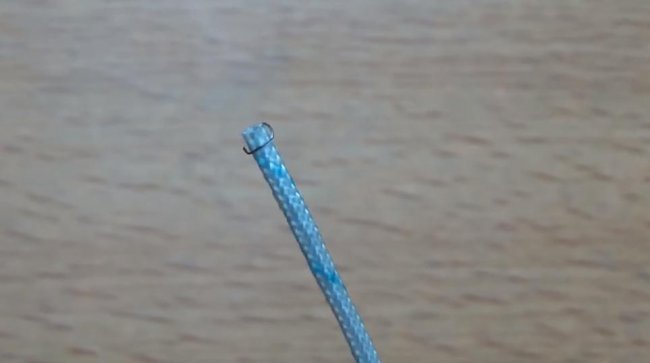

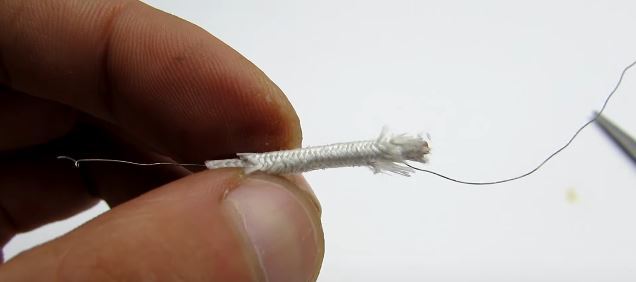

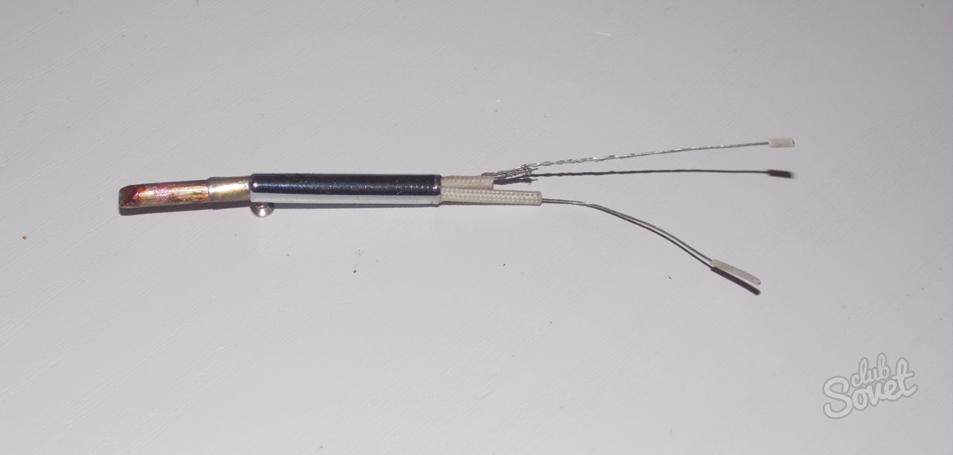

На кончики спирали одеваем более тонкие трубочки и всю конструкцию помещаем внутрь еще одной, более толстой трубки. Вынем медный провод (он свою роль выполнил и больше нам не нужен).

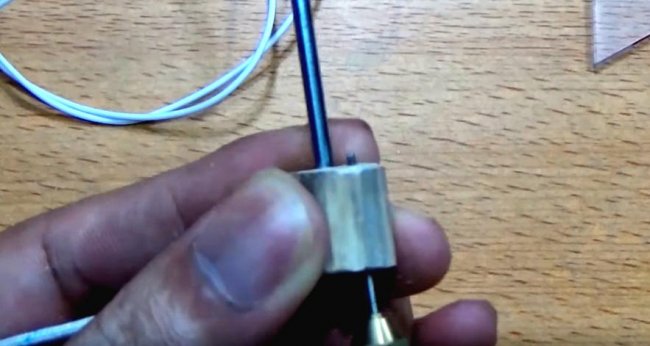

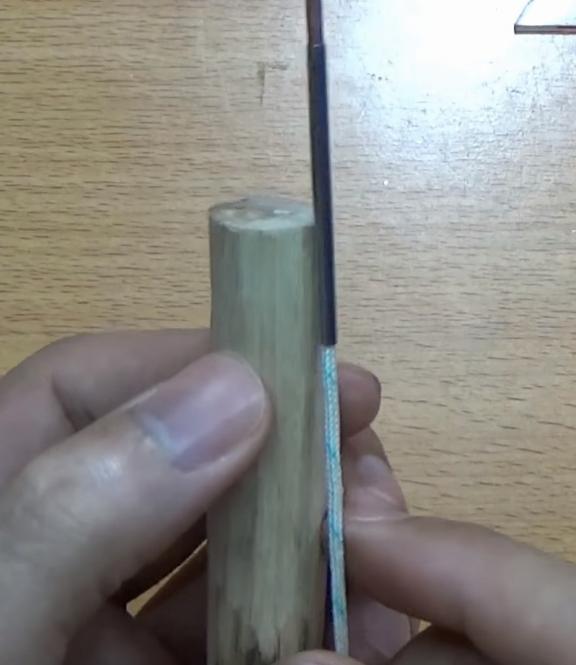

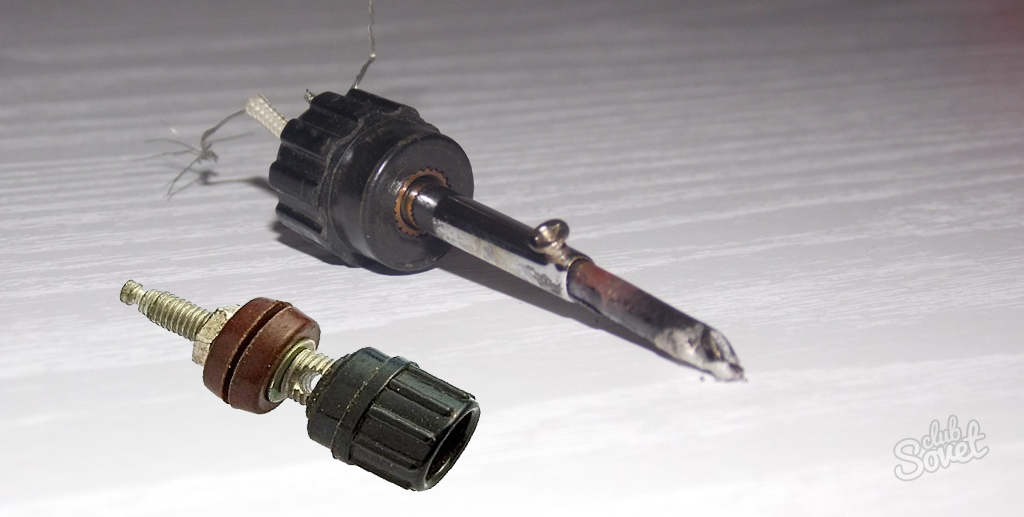

Все, нагревательный элемент готов. Теперь его осталось вставить внутрь медной трубки от антенны и поместить в нее наше жало. Жало закрепляем в трубке саморезом.

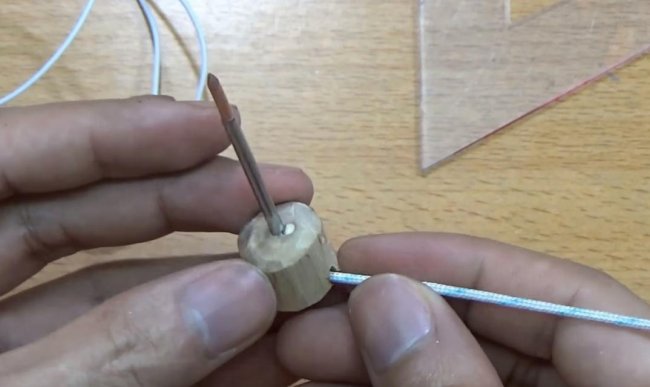

Наш паяльник практически готов. Осталась присоединить к концам спирали питающий провод, вставить всю конструкцию в ручку и подсоединить к источнику питания.
Подведем итоги всего выше сказанного. Для создания паяльника никаких особых знаний и дорогостоящих компонентов вам не потребуется. Но подобные самоделки стоит делать только в том случае, когда нужно что-то припаять, а паяльника под рукой просто нет. И элементарно нет времени на походы по магазинам с целью его приобретения. Во всех других случаях его проще купить, тем более, что стоит он не великих денег. А вот в плане безопасности, заводской гораздо надежнее всякого рода самоделок.
Предлагаем вам как вариант своими руками смастерить из доступных материалов на доступном оборудовании миниатюрный электрический паяльник на 12 вольт. Он будет очень удобен для работы с маломерным рабочим материалом – при пайке выводов различных микросхем, деталей микронаушников, ручных электронных часов (или, например, сделать самому ) и всяких других миниатюрных элементов современной радиоэлектроники.

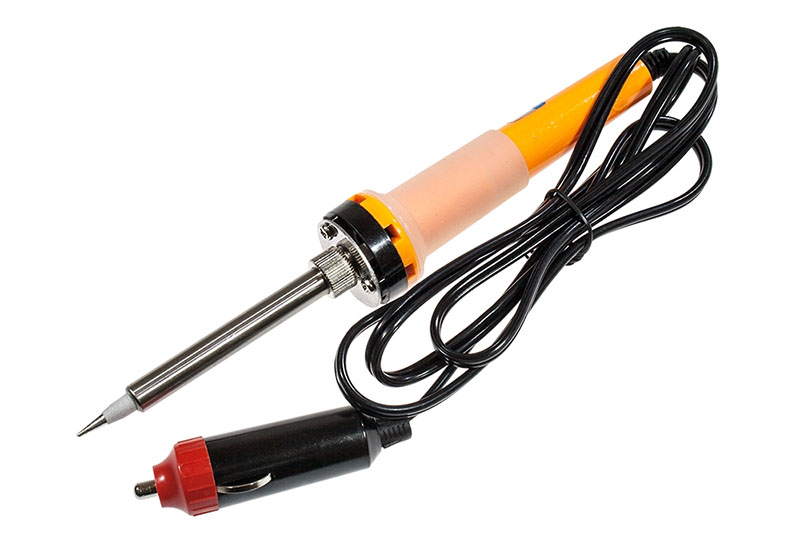

Подключение паяльника 12В

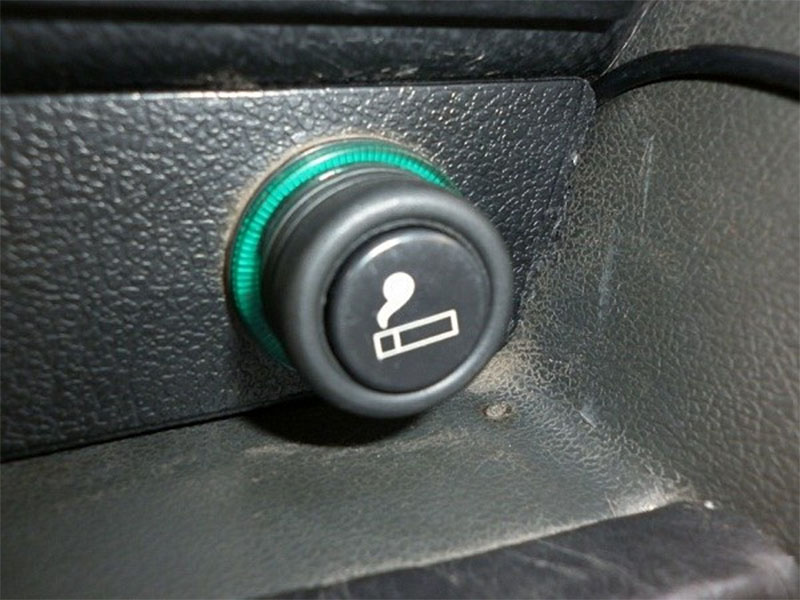

Для подключения сторонних электрических устройств в большинстве автомобилей существует только один вариант – через гнездо прикуривателя.
Прежде чем использовать его для подключения мощного паяльника, следует изучить электросхему автомобиля в части назначения и мощности предохранителей. Многие модели авто имеют электрооборудование, в котором в цепь питания прикуривателя включены и другие устройства. К примеру, на популярной модели ВАЗ-2109 в цепь прикуривателя включен обогрев заднего стекла, и превышение допустимого тока потребления способно привести к перегоранию предохранителей и неработоспособности части электрооборудования автомобиля.
Таким образом, мощный электропаяльник должен предусматривать подключение непосредственно к аккумулятору. Этим достигается также уменьшение падения напряжения на элементах коммутации и соединительных проводах.
Важно!
Использование мощного паяльника в течение длительного времени способно разрядить аккумулятор до критического значения. Необходимо помнить об этом и не допускать разряда
Устройство инструмента
Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.
Паяльники небольшой мощности
Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:
- стальная трубка (4);
- предохранительный кожух (5) с уплотнительным кольцом (6);
- контактная клемма (7);
- витой провод питания (9);
- ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.
На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.
На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.
Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.
Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.
К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.
Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.
Газовый паяльник
В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.
Инфракрасный паяльник
Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.
Паяльная станция
В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).
К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.
Оборудование для соединения пластиковых труб
Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.
Самодельный паяльник из резистора
Для производства в домашних условиях разных инструментов, любители часто применяют всевозможные подручные средства. Паяльник на основе резистора удобен в применении, надежен и прост.
Как и в предыдущем случае, вам будет нужна медная и стальная проволока, а еще двухсторонний текстолит. Кроме перечисленных ранее элементов, потребуется шариковая ручка для корпуса и специальный резистор с сопротивлением от 5 до 10 ОМ.
Алгоритм действий следующий:
Затем приступайте к сборке конструкции. Наденьте токовод из пружинки на переднюю чашечку и припаяйте тоководы к текстолитовой плате. Установите жало, одев его предварительно в керамику или слюду, чтобы не было доступа тока. Затем припаяйте провода к плате. Для элемента питания рекомендуется использовать регулируемый прибор.
Что касается особенностей использования самодельных мини-паяльников, то в применении они никак не отличаются от заводских моделей. Единственное – вы сможете сэкономить свои деньги
. Благодаря таким приборам вы сможете самостоятельно делать даже миниатюрные бытовые паяльные работы.
Рабочее напряжение паяльников может иметь различный диапазон значений – от 220В и ниже. Тенденция к ужесточению требований техники безопасности привела к тому, что только мощные паяльники используют для работы полное напряжение бытовой сети. Дело еще не только в технике безопасности. Нарушение работы высоковольтного инструмента (пробой изоляции, короткое замыкание) способно вывести из строя радиоаппаратуру, для пайки которой используется паяльник.
Наибольшее распространение для ремонта различных устройств получили паяльники с напряжением 24, 36 и 42В. Такие напряжения безопасны как для людей, так и для аппаратуры.
Видео
Паяльник, рассчитанный на 12 Вольт от вашего родного автоконя можно сделать за час-два, который может очень сгодится в хозяйстве домашнего мастера. Основой нагревательного элемента ему послужит… вы не поверите — резистор ПЭВ-10 или ПЭВ-7,5! Данная конструкция является всего лишь примером, и полет фантазии очумелых ручек здесь неограничен. Главное здесь, иметь два медных стержня разных диаметров и сам резистор ПЭВ.
Обнаружил описание такой оригинальной конструкции в сети. Вот же, блин, век живи, век учись! Сколько лет увлекался электроникой, различными поделками, а про такое не слышал и сам бы не допер.
В самом деле, ведь окажись вы не в гараже, а понадобится что-то припаять в каком-нибудь девайсе вашей машины, ведь 220 вольт у вас не будет под рукой. Так что такой самодельный паяльник, сделанный своими руками за час, очень даже может выручить вас в такой ситуации. А ежели у вас завалялся мощный старый трансформатор с 12-ю вольтовым выходом, так ведь сей чудо-паяльник сгодится еще и дома!
Резисторы ПЭВ
Вот такие резисторы бывают большой мощности. Помню, на заводе когда работал радиомонтажником, паяльники у нас были на 36 вольт и регулировались они тогда примитивным способом: через последовательное включение в их цепь питания таких вот огромных резисторов, подобных этим, но только с цилиндрическим регулированием. Для этого использовались резисторы типа ППГ-25Г. При уменьшении температуры часть энергии рассеивалась на этом резисторе, а учитывая, что паяльники у нас были на 40 Ватт, грелись эти резисторы ой-ой-ой.
Вот же русская смекалка! В самом деле: резисторы из керамики, рассчитаны на громадные нагревы (знаю, говорю вам как практик), сделаны прочно, надежно — вполне можно применить его как нагревательный элемент паяльника. Цифра в названии означает мощность резистора, если не догадались.

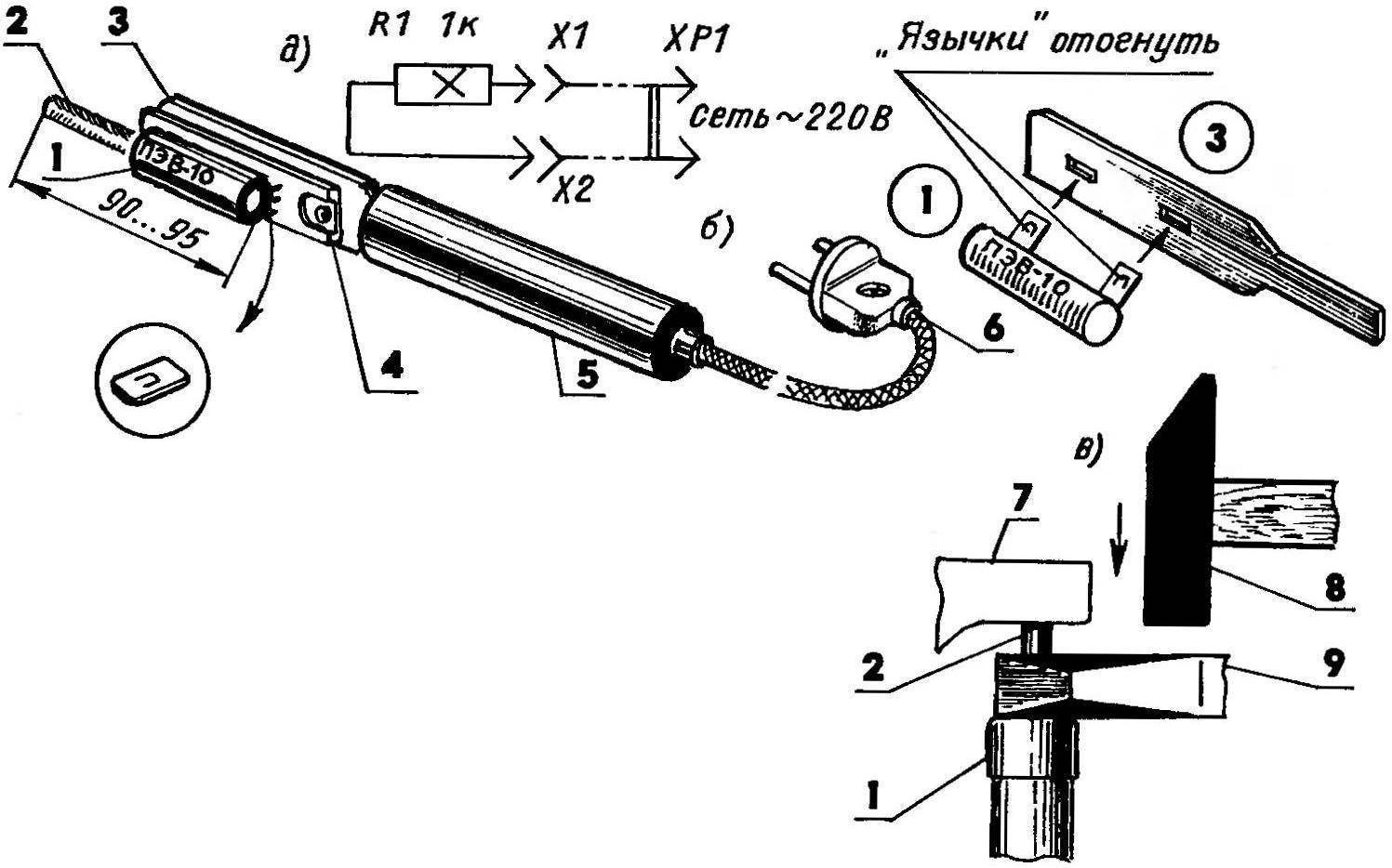

Конструкция самодельного паяльника
Что ж, теперь остается только закрепить внутри резистора ПЭВ-10 (ПЭВ-7,5) жало для паяльника, а к его выводам приделать ручку. А, как я упомянул, выводы, как всё прочее в данных резисторах сделаны на века — фиг оторвешь!
Вот таким примерно макаром делается жало вкупе с телом, передающим нагрев, из двух медных стержней, вставляемые внутрь резистора.
В большом стержне просверливается углубления с двух сторон: для самого жала и для крепежного болта. Затем нарезается в них резьба. Резьба нарезается и на жале будущего паяльника.
На большом стержне нужно сделать канавку для стопорного стального колечка, затем его надеть.
После чего конструкция жала и нагревательного элемента паяльника собираются вместе.
Хе-хе, дешево и сердито! Похоже? Hände hoch!
От себя добавлю, что после сборки резистор можно обмотать асбестовым шнуром для уменьшения потерь тепла.
Рукоятку автор сделал из двух одинаковых половин текстолитовой пластины. Подойдет материал толщиной 3-5 мм. В пластинах проделываются бороздки под питающий провод.
Немного слабое место паяльника — контакты резистора. Они сделаны не из стали, а из меди, к сожалению. Поэтому обладают известной гибкостью, об этом говорит и автор конструкции. Так что при пайке сильно чур не давить! Но при желании и умении, можно усилить крепление, надев две круглые зажимные скобки поверх резистора в области контактов, зажимая скобками сам резистор таким образом. И уже их концы привинчивать к пластинам. Скобки можно уплотнить фторопластовой лентой.
Ну и готовая конструкция!
Сопротивление резистора ПЭВ для паяльника
Для паяльника на 40 Вт, работающего от автомобильного аккумулятора, сопротивление резистора должно быть около 5,1 Ом (на нём будет выделяться мощность около 30 Вт). Это с учётом сопротивления проводов (примерно 1 Ом). При таком сопротивлении паяльник нормально разогрет, если напряжение аккумулятора выше 12 В. и не перегревается при максимальном (14,4 В).
Если паяльник предполагается подключать через автоматический терморегулятор (с термоэлементом, установленным на жале), то сопротивление резистора можно уменьшить до 3,6…4,7 Ом. Тогда и нагреваться он будет быстрее — не 2…3 минуты, а всего секунд 40. А к перегрузкам по току отечественные ПЭВ’ы практически нечувствительны. Для других питающих напряжений сопротивление резистора должно быть другим, как видно из таблицы.
Паяльник – для многих пустой звук, но для большинства мужчин – это незаменимый в быту инструмент
И даже неважно, занимаетесь ли вы починкой электроники, или просто пытливый ум рукам покоя не дает. В данной статье речь пойдет о создании паяльника своими руками из подручных материалов. Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья
Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья.
Порядок самостоятельной сборки паяльника
Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство.
Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов.
В настоящее время существует большое количество самодельных конструкций подобных устройств. Наиболее популярными можно считать следующие:
- изменение существующей конструкции или добавление необходимых деталей (например, изменение диаметра жала);

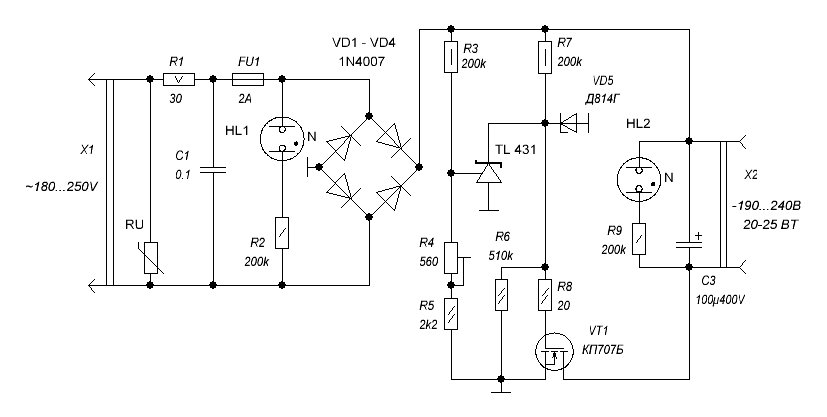

- добавление регулятора мощности нагрева паяльника;
- самодельный микропаяльник;
- аппарат из резистора.
Бывают случаи, когда даже маломощные паяльники (например, 25 Вт или 40 Вт) не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала. Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью.
Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств.

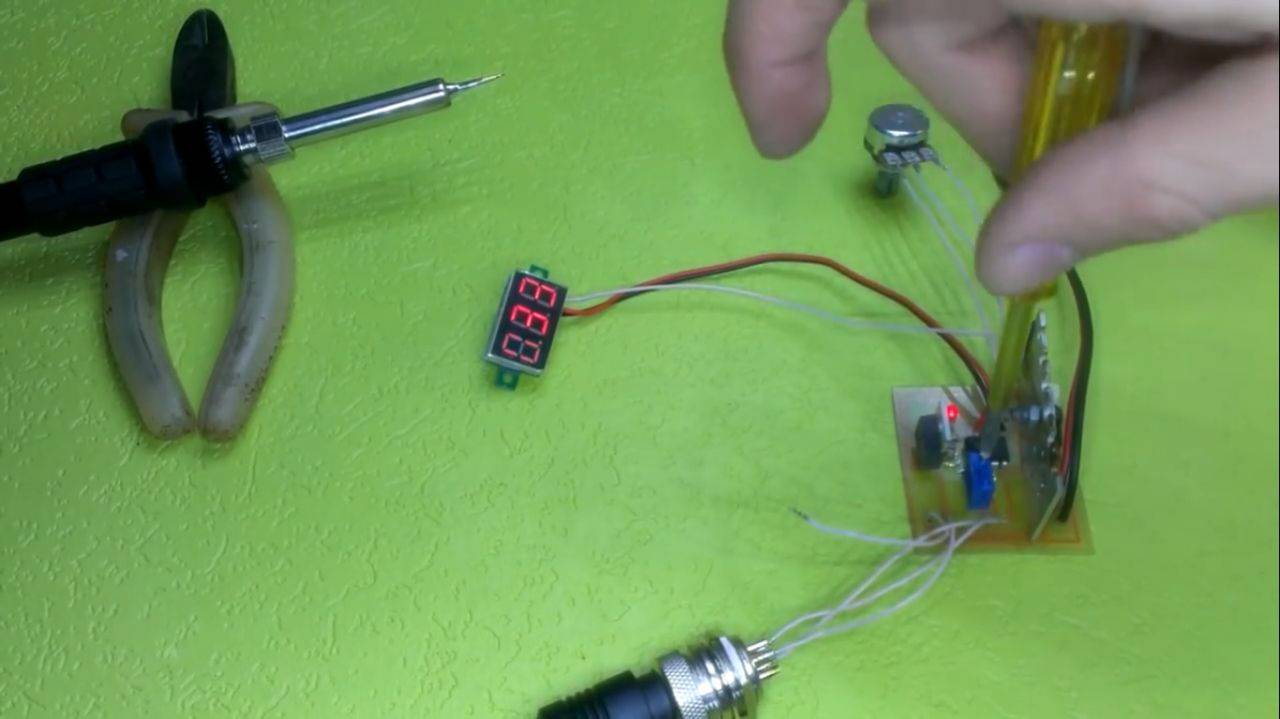

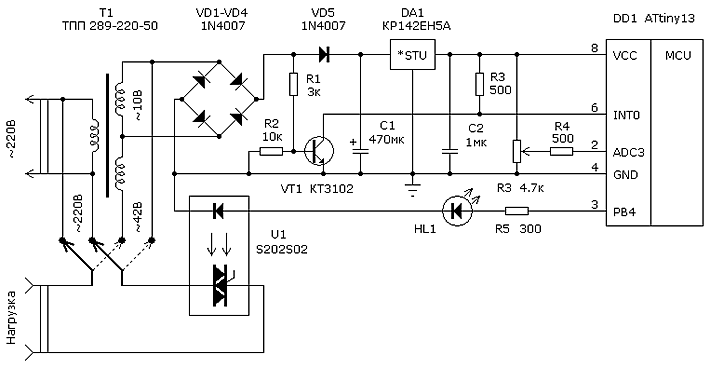

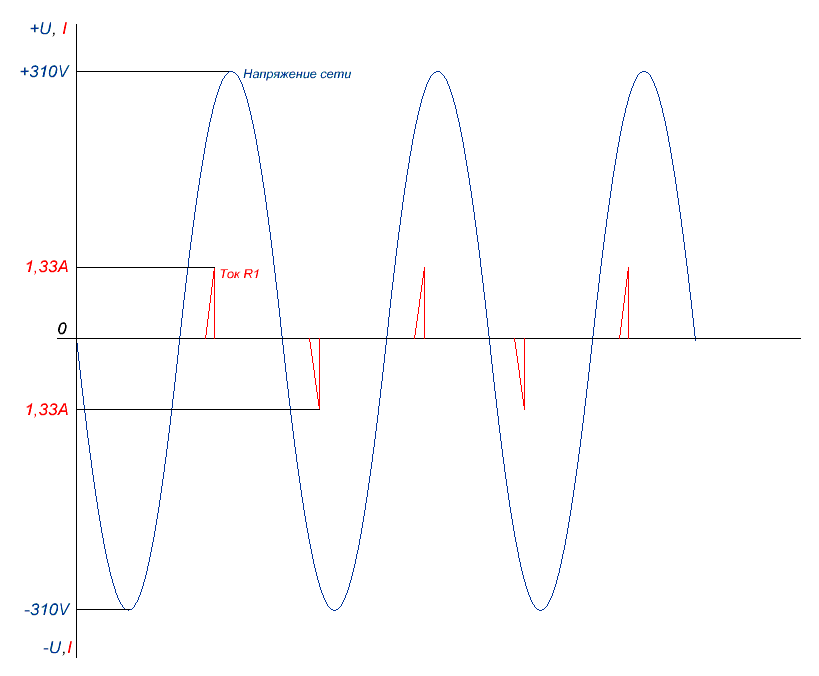

Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем. Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто.
