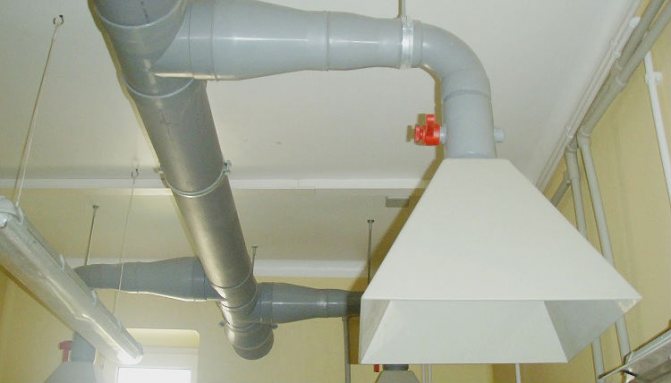

Монтаж пластиковых труб
Трубы для системы вентиляции частного дома монтируются по следующей схеме:
- Бурение отверстий для прохода труб сквозь стены и плиты перекрытий.
- Нарезка воздуховодов необходимой длины.
- Удаление неровностей на краях при помощи наждачной бумаги.
- Вдевание труб в соединительные элементы (переходы с одного сечение на другое, отводы, тройники и так далее) с использованием герметика.
Сложные ветки лучше сначала собрать на полу, и только потом крепить к стене.
- Прикрепление воздуховодов к стенам и потолку при помощи хомутов и кронштейнов.
- Установка оборудования и распределительных устройств.
Существуют решетки, которые можно вставить стазу в воздуховод без использования дополнительных соединительных элементов.
- Проверка герметичность путем подключения вентилятора.
Важно! На приточной ветке системы необходима установка дроссельной заслонки для предотвращения возникновения сквозняков, когда система выключена
Монтаж воздуховодов вентиляции
При установке вентиляции надо предварительно выполнить следующие действия:
- Произвести грамотный расчет воздуховодов.
- Выбрать оптимальный способ соединения деталей.
- Определить тип и количество дополнительных фасонных деталей.
- Выбрать правильную систему оформления воздуховода — с тепло- и шумоизоляцией или без нее.
Дополнительная изоляция
Чтобы решить, делать дополнительную изоляционную защиту воздуховода или нет, учтите следующие рекомендации:
- В утеплении есть необходимость, если воздуховод прокладывается снаружи здания либо в неотапливаемом помещении. Это поможет предупредить формирование и скопление конденсата на каналах притока воздуха.
- Шумоизоляцию желательно выполнить, если воздуховод прокладывается внутри помещений следующих типов: рабочие офисы, домашние кабинеты, спальни, детские комнаты. Способ создания шумоизоляции выбирается с учетом поставленной цели к уровню комфорта и конструктивных особенностей воздуховода.

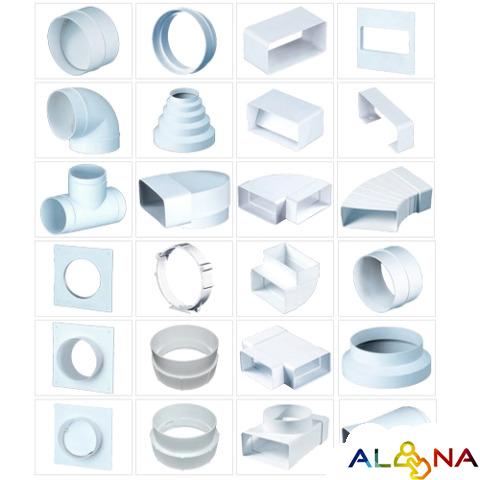

Выбор дополнительных деталей
В каждом отдельном случае для формирования системы вентиляции потребуется различное количество дополнительных элементов. Это могут быть:
- тройники;
- отводы;
- крестовины;
- переходы;
- врезки;
- зонты;
- заглушки;
- утки;
- дроссель-клапаны.
Расчет воздуховодов вентиляции
Один из основных этапов расчета воздуховода вентиляции — это определение необходимого количества воздуха для каждого помещения.
Сделать это можно 2 способами:
- Ориентируясь на количество людей, постоянно пребывающих в конкретной комнате. Сделать это можно по формуле L = N*Lnorm, в которой:
- L — нужная производительность (м³/ч);
- N — количество человек;
- Lnorm — стандартная норма расхода воздуха на 1 человека (в состоянии покоя/сна — 30 м³/ч, типовое значение по регламенту СНиП — 60 м³/ч).
- Исходя из показателя кратности по формуле: L = n * S * H, где:
- L — показательно производительности (м³/ч);
- n — нормируемая кратность (1-2 — для жилых комнат, 2-3 — для офисов);
- S — площадь комнаты (м²);
- H — высота потолка (м).
Установка круглых воздуховодов
Существует несколько способов крепления круглых воздуховодов вентиляции, каждый из которых находит свое применение в современном строительстве.
- Муфта или ниппель. Наиболее популярный вариант обустройства вентиляционных пролетов и их герметизации. Суть этого способа заключается в том, что 2 отдельных отрезка воздуховода соединяются между собой посредством дополнительной, третьей, детали. Она может вставляться внутрь или крепится снаружи.
- Фланец. По конструктивным особенностям, фланцы воздуховодов — это небольшие ободы, посредством которых выполняется соединение нужных деталей. Могут фиксироваться как при помощи шурупов, так и за счет пружинного механизма. Использование второго варианта значительно облегчает и ускоряет монтажные работы, при этом обеспечивает хороший уровень герметизации. Дополнительной фиксации в этом случае не требуется. Обязательное условие — наличие отбортовок на деталях воздуховода.
- Бандаж. Наиболее редко используемый способ соединения. Такой вариант представляет собой специальное устройство, которое надевают поверх воздуховода на отбортованные торцы. Способ самой установки — очень дешевый и простой, гарантирует высокий уровень герметичности. Но изготовление самих бандажей является дорогостоящим. По этой причине они не имеют большой популярности.
Крепление прямоугольных воздуховодов
Чтобы загерметизировать воздуховоды прямоугольного сечения используют:
- Фланцы. Принцип оформления такой же, как и в круглых воздуховодах, но в данном случае обязательно нужна фиксация фланца. Иначе возможно проседание сторон или недостаточно герметичное соединение. Для того чтобы закрепить фланцы используют заклепки или точечную сварку.
- Шина. Такая соединительная деталь представляет собой тот же фланец, но с дополнительным стягивающим замком и прокладкой из пористой ленты, поролона, резинового или полимерного жгута. Все зазоры и углы обязательно обрабатываются герметиком, который выбирается с учетом агрессивности внутренней и внешней среды.
Рейтинг лучших воздуховодов с гибким каналом
ERA 12,5PF 125 мм
Отличный гибкий вариант, который подойдет для установки в различные помещения. Продукт изготавливается из поливинилхлорида, что позволяет разместить его в ванной. Труба гибкая, поэтому присутствует возможность установки под любым углом. Единственный недостаток конструкции – высокий уровень шума, поэтому к области использования следует подходить избирательнее.
воздуховод ERA 12,5PF 125 мм
Достоинства
- Долговечность;
- Высокий срок службы;
- Хорошая гибкость;
- Не поддается коррозии;
- Низкая цена;
- Простая транспортировка.
class=’s-article__points-list’>
ELIKOR ВГ-1
Гибкая модель, изготовленная из алюминия. Продукт может изменять сторону подключения. Установка займет минимум времени, при этом надежность несколько выше, чем у предыдущей модели. Единственный недостаток этого исполнения – высокая стоимость. Но она полностью себя окупает прочностными показателями и лучшей шумоизоляцией.
воздуховод ELIKOR ВГ-1
Достоинства
- Стойкость к коррозии;
- Хорошая гибкость;
- Прочностные показатели;
- Присутствует шумоизоляция;
- Высокий срок службы;
- Простое обслуживание.
class=’s-article__points-list’>
TDM ELECTRIC SQ1807-0068
Качественный гофрированный воздуховод, который можно устанавливаться на кухню или в ванную комнату. Изделие отличается хорошей прочностью и стойкостью к процессу коррозии. На этапе производства обрабатывается специальными материалами, которые увеличивают защитные свойства. Гибкость сохранена на высоком уровне, что позволяет производить подключение быстрее и эффективнее.
Средняя стоимость: от 240 рублей.
воздуховод TDM ELECTRIC SQ1807-0068
Достоинства
- Небольшая цена;
- Эффективность;
- Прочностные показатели;
- Защитный слой;
- Стойкость к коррозии;
- Высокий срок службы.
class=’s-article__points-list’>
Diaflex DFA 203мм
Длинная конструкция, которая предназначенная для эксплуатации на производственных участках. Главная особенность изделия – возможность выдерживать воздушные потоки, скорость которых составляет 26 метров в секунду. При этом максимальное рабочее давление – 0.024 бар. Оборудование может эксплуатироваться при диапазоне от -30 до 140 градусов. Длина составляет 10 метров, при весе всего в 1.94 кг, что положительно сказывается на транспортировке.
воздуховод Diaflex DFA 203мм
Достоинства
- Долговечность;
- Прочностные показатели;
- Длина;
- Низкая стоимость;
- Выдерживает сильные воздушные потоки;
- Подходит для промышленных предприятий;
- Небольшая масса.
class=’s-article__points-list’>
Airone A2(Hard) 508 мм
Более дорогое устройство, предназначенное для установки на различных фабриках. Диаметр отверстия составляет 508 мм. Конструкция способна не ломаться при воздушном потоке свыше 20 метров в секунду, что является положительным результатом. Максимальное положительное давление – 3000 Па. Изделие рекомендуется эксплуатировать в местах, где температура составляет -40…130 градусов.
Длина всего воздуховода – 10 метров, при этом масса составляет 9 кг, что находится в допустимой зоне и дает возможность проводить транспортировку удобнее. Кроме того, труба легко сгибается и разгибается, при этом, не деформируясь, что упрощает монтаж.
Средняя стоимость – 5 000 рублей.
воздуховод Airone A2(Hard) 508 мм
Достоинства
- Прочностные показатели;
- Выдерживает температуры до 130 градусов;
- Эффективность;
- Максимальное положительное давление 5000 Па;
- Подойдет для производства;
- Упакована в индивидуальную упаковку;
- Толщина составляет 65 мкм;
- Хорошее межвитковое расстояние;
- В качества каркаса применяется высокоуглеродистая стальная проволока;
- 5 слоев алюминия.
class=’s-article__points-list’>
Достоинства и недостатки полипропиленовых воздуховодов
Для того чтобы разобраться в характеристиках этих изделий необходимо изучить их сильные и слабые стороны. Рассмотрим основные преимущества полипропиленовых воздуховодов:
- довольно высокие прочностные характеристики;
- резистентность к губительным коррозийным воздействиям;
- гладкие внутренние стенки. Это качество полипропиленовых воздуховодов позволяет увеличить пропускную способность системы, так как ничто не препятствует движению воздушных масс;
- резистентность к агрессивным химическим соединениям;
- устойчивость к воздействию ультрафиолетового излучения;
- устойчивость к температурным колебаниям. Минимальная температура, которую способны выдержать детали из ПП доходит до −40 °C;
- кроме этого, полипропиленовые детали являются влагостойкими и не пропускают газ;
- полипропилен не предрасположен к накоплению пыли и грязи;
- простота монтажа;
- техническое обслуживание этого материала отличается простотой и дешевизной;
- продолжительный эксплуатационный срок. Как уже было сказано выше, коммуникация из таких деталей может прослужить несколько десятков лет.
Полимерные воздуховоды могут использоваться для принудительной вентиляции, которая подразумевает установку вытяжного устройства
Однако (как и любой другой материал) полипропилен имеет и некоторые недостатки. Рассмотрим их:
- недостаточная сопротивляемость к высоким температурам;
- слабая пожароустойчивость.
Особенности внутренней разводки
Особенностью конструкции канализации является то, что основой для работы бытовых канализаций является сила тяжести. Продукты человеческой деятельности перемещаются по канализационным трубам под действием силы тяжести. Все каналы должны иметь уклон 1-1,5% для обеспечения потока сточных вод из приемной воды в стояк. Например, при длине трубы 200 см перепад высот между выпуском трубы и выпуском в общий слив должен составлять 2-3 см. При каждом вращении добавляется еще 1 см. Если эти правила не будут соблюдаться, труба будет постоянно забиваться отходами.
Еще один нюанс – выбор правильного размера поперечного сечения и конфигурации планки.
Выберите пластиковые канализационные трубы такого диаметра:
- стояк, тройник, патрубок и туалетный патрубок – не менее 100 мм;
- главная труба от ванны, умывальника и кухонной раковины – 50 мм;
- сток стиральной и посудомоечной машин – 32 мм.
Особенностью полимерных изделий является изменение их размеров под влиянием температуры. Например, увеличение на 1° приводит к увеличению длины ячейки на 0,5%. Это следует учитывать при вычислениях, чтобы арки не были прикреплены к стенам. Всегда оставляйте допуск 1-2 см для увлажнения расширения ячеек. Незначительное искривление не влияет на прочность и герметичность.
При резке полуфабрикатов проверьте, чтобы диаметр трубы соответствовал этому значению арматуры, используемой для монтажа коммуникаций. Технические индикаторы печатаются на самих изделиях, но лучше проверить их заранее, еще до установки
Обратите внимание на то, что герметичность соединения достигается за счет использования прокладок. Разница между внутренним и внешним диаметром соединенных звеньев составляет 2 мм
Небольшой зазор может компенсировать незначительные погрешности, допущенные при проектировании, маркировке и сборке.
Форма сечения вентиляционных труб и нюансы совмещения
В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.
Круглые пластиковые трубы
Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.
В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.
Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.
Пластиковый короб прямоугольной формы
Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.
По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.
Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.
Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов
Вытяжка для кухни с воздуховодом: конфигурации воздуховодов
Учитывая конфигурационные особенности, трубы делят на 2 типа. Отметим, что они одинаково успешно применяются в квартирах и загородных домах.
Жесткие конструкции. Речь идёт об алюминиевых, стальных или пластиковых изделиях
Главная особенность устройств этого типа – внутренняя поверхность остается всегда гладкой, что крайне важно для недопущения скопления жира, копоти и грязи. Ко всему прочему установка воздуховодов данного типа занимает минимум времени, физических усилий
Удобство эксплуатации нивелирует ключевой недостаток – высокую цену.
Гибкие решения. В 90% случаев речь идёт о гофрированных алюминиевых каналах. Сегодня популярностью пользуются пластиковые модели, угол размещения которых можно корректировать любым удобным образом. Главное преимущество этих изделий – их можно сжимать и растягивать абсолютно свободно. Длина такого короба не может превышать 3 м, потому как каждый последующий метр нивелирует уровень производительности на 7%.
Без практических навыков самостоятельно установить металлические или пластиковые воздуховоды для вытяжки крайне сложно. Гораздо проще сделать это, при наличии гибких конструкций – гофры.
Монтаж системы вентиляции
Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.
Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:
- Установка пластикового перехода на вытяжку.
- Закрепление настенной пластины.
- Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
- Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
- Закрепление горизонтальных прогонов на поверхности стены (потолка).
- Вставка воздуховода в настенную пластину.
https://youtube.com/watch?v=NBTsJcOpEWU
Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.
Круглые и прямоугольные воздуховоды – какие лучше
Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.
| Круглые вентиляционные системы | Прямоугольные вентиляционные системы |
|---|---|
| Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость. | Наличие граней у воздуховода снижает скорость воздушного потока. |
| Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами. | Наличие граней делает прямоугольный воздуховод более шумным, чем круглый. |
| Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия. | Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия. |
| Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения. | Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты. |
Прочие правила использования канализационных труб
При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.
Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети
Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой
Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.
Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.
Восстановление
Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.
Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.
Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.
Выбор воздуховодов: советы мастеров
Выбирая пластиковые воздуховоды, следует учитывать следующее:
- Внутренняя поверхность труб должны быть гладкой, тогда воздух будет циркулировать максимально эффективно.
- Для естественной вентиляции не следует применять рифлёные трубы: они сдерживают потоки воздуха, особенно на поворотах.
- Не надо выбирать твёрдый пластик: он должен немного поддаваться при нажатии. Слишком твёрдый материал недолговечен.
Вентиляционную систему из пластиковых труб под силу собрать самостоятельно. Необходимо составить проект. Такую систему можно сделать в жилом доме и в подсобном помещении (как сделать вентиляцию в частном доме?). Если конструкция большая, то лучше сначала собрать отдельные модули и только после этого крепить их к стене (как установить вентиляцию в стене?).
Основные производители
Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:
- СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
- Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
- Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
- Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.
Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.
Классификация изделий
Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.
Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.
Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.
Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.
Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.
Плоские пластиковые системы
Экономное использование межпотолочного пространства, маленькая шумность, удобный монтаж и длительный срок службы, все это совмещают в себе плоские вентиляционные трубы для вытяжки.
Плоские изделия используют для приточной вентиляции небольшого помещения. Их очень удобно монтировать потому, что для этого не нужно покупать специальное дорогостоящее оборудование.
Конструктивные особенности плоских каналов следующие:
- Производятся из экологически чистых материалов, которые не поддерживают горение.
- Возможность эксплуатации плоских систем в широком температурном диапазоне.
- Отсутствие сопротивления передвигающемуся потоку воздуха.
- Длительное время эксплуатации.
- Отличная звукоизоляция данных материалов.
- Обширный спектр типоразмеров плоского сортамента.
Избавляемся от шума
Обстоятельств шума возможно пара:
- неудачная переделка короба,
- применение вентиляторов,
- в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.
В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.
Способов борьбы с шумом кроме этого возможно выделить пара:
покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,
Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем
- в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
- может употребляться пластинчатый глушитель,
твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.
Нестандартные решения вентиляции для канализационных систем
Нестандартные решения, которые в то же время не противоречат правилам безопасности и санитарным требованиям, могут быть решением в случае, если канализация в частном доме установлена после постройки самого здания. В таких условиях реализация классической системы может вызвать определенные трудности.
Монтаж по внешней стене дома
Если вентиляционная труба проложена вдоль наружной стены здания, она будет напоминать обычный водосток и не испортит внешний вид дома. Единственной разницей будет высота вершины, которая в любом случае будет выше уровня крыши. Диаметр трубы для вентиляции санитарной канализации выбирают наиболее распространенный – 110 мм. При выборе места установки соблюдайте требования к допустимому расстоянию между фекальным сливом и окнами (балконы, лоджии), приведенные выше.
Монтаж по забору
Установка дымохода с креплением к забору практически такая же, как и установка на наружной стене. Единственная разница заключается в большем расстоянии от здания до вентиляционной вытяжки. При выборе этого варианта учитывайте расположение вашего дома и хозяйственных построек на соседнем участке. Ты же не хочешь, чтобы твои соседи испытывали неудобства из-за запаха канализации.
Вентиляция к септику
Канализационная система вентиляции в частном доме, приведенная к септической емкости, в некоторых случаях может считаться лучшим решением. Согласно законодательству, канализационные очистные сооружения и аккумуляторы должны быть установлены на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это предотвращает проникновение в дом неприятных запахов. Кроме того, нетрудно организовать подобную заявку при строительстве дома, ремонте и улучшении жилищных условий.
Перед выбором наиболее подходящей схемы вентиляции для системы канализации частного дома необходимо тщательно изучить все существующие условия и нюансы системы канализации.
Виды и отличия воздуховодов для вытяжек
Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.
Особенности и преимущества металлических гофрированных воздуховодов
Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.
При этом они имеют следующие преимущества:
- их можно установить под всяким углом;
- в случае необходимости они растягиваются до определенной длины или сжимаются.
- имеют небольшую стоимость.
В то же время надо иметь в виду, что немало у гибких труб и минусов:
- Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
- Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
- Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.
К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.
Особенности и преимущества пластиковых воздуховодов
Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.
Особенности изделий различных конфигураций:
- изделия квадратной формы легче спрятать над навесным потолком;
- трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.
Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.
Какой вариант лучше
При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.
При подборе необходимо иметь в виду лишь некоторые нюансы:
- Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
- Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
- Стоимость. Тут гофр явно выигрывает.
Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.
Установка воздуховода от вытяжки на кухне
После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.
Рассмотрим пошагово весь алгоритм действий:
Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.
Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.
Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.
Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.
Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.
Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.
Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.
Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.
В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.
В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.
Итоги и выводы
Воздуховоды из полипропилена можно установить своими руками, потому что процедура не требует владения специальными знаниями и практическими навыками.
Система вентиляции, оснащенная полипропиленовыми трубами, во многом превосходит конструкции, изготовленные из оцинкованного металла.
Основным преимуществами таких труб являются практичность и экономичность, поэтому они доступны для широкого круга населения. Они совместимы с как с отдельно стоящим оборудованием системы вентиляции, так и с модульной разновидностью.
Чтобы система функционировала нормально, без сбоев, следует привлечь специалистов для ее установки.
