Особенности теплицы из профиля

Дачники любители обычно самостоятельно возводят теплицы. Конечно, при строительстве требуется самый разный материал. Но возведение конструкции из металлопрофиля несложная задача.

В итоге получаем теплицу ничуть не хуже покупной по внешним или функциональным характеристикам. Сразу настройтесь, что строительство домашней теплицы потребует временных и физических ресурсов.

Строить теплицу самостоятельно не самый лучший вариант. Почему? Увы, на рынке сложно найти качественный и недорогой материал. Поэтому сначала точно определитесь с решением, просчитайте все расходы и выясните: строить самостоятельно или воспользоваться покупным вариантом.

Монтаж верхней обвязки и раскосов

После этого выполняется установка верхней обвязки теплицы своими руками из профиля. Устраивается конструкция так же, как и нижнее основание. Все действия по сборке рекомендуется выполнять на земле. После этого конструкцию можно будет поднять и закрепить на стойках нижним основанием вверх. Если соблюдать рекомендации, которые были описаны выше, то никаких проблем возникнуть на данном этапе не должно. Для удобства подготовки откосов элементы закреплять не нужно. Чтобы придать жесткости конструкции, понадобится обязательно подготовить раскосы.

Для этого следует замерить расстояние от нижней части одной стойки до верхней части другой. Выбирать нужно те, которые располагаются поблизости друг от друга (через 1,05 м). Далее нужно отрезать необходимый кусок металлического профиля с учетом скоса. В итоге раскос должен прилегать к стойке. Для этого понадобится приложить элемент исходя из замеров и с помощью простого карандаша или маркера очертить ненужную часть. Далее следует отрезать данный элемент. Полученную часть надо смонтировать и закрепить самонарезающими винтами. Если верхняя обвязка ошибочно была закручена, то раскос следует разрезать. Таким образом нужно пройти весь парник, понадобится лишь оставить один промежуток для предполагаемого входа.

Схема каркаса крыши теплицы.

Вариант скрепления нескольких профилей из металла для гипсокартонных листов можно увидеть на рис. 2. Обязательно нужно соблюдать правильную последовательность. К примеру, 2 раскоса должны совпасть на одной стойке крайними частями. Один раскос идет снизу вверх, а другой – сверху вниз. В противном случае изготавливаемое изделие будет ненадежным. Всю конструкцию понадобится закрепить саморезами, верхняя обвязка на этом этапе может быть закреплена тоже. После этого производится монтаж крыши. Последовательность действий в этом случае будет следующей:

Первым делом понадобится подготовить поперечные рейки между близко расположенными стойками. Их должно быть 5. Ширина рассматриваемой конструкции 3 м, поэтому поперечные рейки надо делать отрезками.
Далее выполняется монтаж изделия. Для этого нужно вставить элемент под верхнюю обвязку. Затем конструкция фиксируется саморезами.
После установки всех реек понадобится сделать для них раскосы. Это нужно для того, чтобы придать прочности крыше. Простым карандашом или маркером следует сделать отметки на поперечных рейках на расстоянии 1 м от каждой стойки с обеих сторон.
Затем установка выполняется так же, как и в случае устройства стоечных раскосов. Понадобится замерить расстояние от отметки до нижней части стойки, отрезать уголок и закрепить металлопрофиль саморезами.

Таким же методом можно соединить и нижнее основание. Это нужно для того, чтобы каркас теплицы из металлопрофиля был более прочным. Если конструкция будет находиться на одном и том же месте, то профиль не будет проблемой. А если планируется время от времени переносить парник, то грядки следует устраивать с учетом установленного профиля.

Делаем фундамент

Место, где будет расположена теплица, должно быть солнечным и укрытым от северного ветра, с плодородной почвой и минимальным уклоном. Если теплица предназначена для определенной культуры, нужно учитывать нюансы ее выращивания – например, кабачок предпочитает нейтральный грунт.

Фундамент для профильной теплицы может быть:

ленточным;
кирпичным;
каменным;
свайным (подходит для неровного рельефа или склонного к заболачиванию грунта);
деревянным.

Поскольку профильный каркас теплицы относительно легок, многие садоводы рекомендуют для него последний вариант. Лучше всего использовать прочную и устойчивую к гниению лиственницу.

Выкопайте траншею глубиной на штык лопаты. Утрамбовав дно, засыпьте туда слой гравия или песка (25–30% от общей глубины).

Отрезав брусья по периметру теплицы, обработайте их антисептиком: отработанным машинным маслом, битумом или медным купоросом.

С помощью саморезов или уголков соберите брусья в прямоугольник и уложите его в траншею. Для выравнивания по горизонтали можно подсыпать в нужные места песок или подложить небольшие дощечки.

В углах фундамента просверлите сквозные отверстия и сквозь них вбейте в земли штыри арматуры до 1 м длиной.

Уплотните щели между брусьями и землей песком или почвой. Сверху дерево можно прикрыть рубероидом.

Выбор размера труб

У профиля, который используется для монтажа гипсокартона, достаточно своих плюсов и минусов. Попробуем же их разобрать через призму его использования для возведения каркаса теплицы. В качестве основы возьмем наиболее востребованные на сегодняшний день профиля Кнауф.

Преимущества стального профиля:

Профиль, используемый для листов ГКЛ и ГВЛ, изготавливают из оцинкованной стали. А значит, он не боится ржавчины и коррозии.Чтобы не создавать уязвимые места, профиль режут специальными ножницами, ножовкой по металлу или лобзиком со специальной пилкой. При подрезании болгаркой сталь нагревается и уничтожает защитные свойства цинка. Кроме того, линию обреза нужно прокрасить любой имеющейся краской, чтобы защитить ее.
Удобство монтажа. Из профиля можно создавать конструкции любых размеров и форм.
Легкий вес. Благодаря своей небольшой массе конструкция не будет требовать массивного основания (фундамента).

Недостатки:

Легкий вес – это палка о двух концах. Чтобы сооружению не повредил ветер – его нужно дополнительно укреплять.
Слабая прочность на излом. Это значит, что зимой хозяину придется регулярно счищать снег с крыши.

Какие элементы нужны обязательно? Вертикальные стойки (шириной не менее 6 см), горизонтальная обвязка (шириной до 6 см), и поперечные перекладины (шириной до 6 см), с помощью которых конструкция получает необходимую жесткость. Точно такие же элементы каркаса нужны и для крыши.

При покупке, берите материал с небольшим запасом, чтобы его наверняка хватило.

Особенности конструкции

Чтобы понять, почему стоит сооружать теплицы своими руками из профиля для гипсокартона, необходимо определить, в чем преимущества и недостатки таких конструкций.

Часть из них, указана в таблице:

Преимущества

Недостатки

Свобода выбора формы и размеров будущего строения.
Экономия средств. Цена металлического профиля не слишком высокая — не является дорогой и обшивка каркаса пленкой или поликарбонатом.
Долговечность. Металлические профили имеют цинковое покрытие, не требующее дополнительной защиты материала от коррозии.
Мобильность. Малая масса теплицы позволяет, не разбирая постройку, переносить ее на новое место. При необходимости демонтажа и последующего монтажа, не уйдет много времени.
Простота постройки своими руками.

Зимой, из-за большой массы снега, каркас и элементы крепления могут деформироваться, а теплица сложиться. Для решения этой проблемы можно сделать усиление каркаса теплицы:

Уменьшить расстояние между арками. Ввести дополнительные раскосы, стойки-колонны, которые будут поддерживать крышу теплицы. Несмотря на увеличение затрат, они со временем окупятся.
Обустроить съемную крышу. Но это можно сделать для теплиц, эксплуатируемых лишь в дачный сезон. На зиму крыша снимается.

Виды профилей для строения

Профили для гипсокартона

Для постройки теплицы можно использовать такие профили, применяемые при монтаже гипсокартона:

П или U-образный. Элементы каркаса изготавливаются из профилей с разной шириной полки, высотой стенок и толщиной металла.
V-образный. Сечение имеет «полки», которые служат для установки крепежных элементов в нижней части и по краям. Это более дешевое изделие, с ним легче работать, но по прочности деталь уступает некоторым типам П-профиля. Усиленный вариант изделия называется W-профилем.
Профилированная труба. Это стальная оцинкованная труба квадратного или прямоугольного сечения. Отличается высокими показателями прочности и надежности.
CD-профиль. Имеет сечение П-образного вида, с загибами на концах. Для увеличения его прочности имеются специальные гофры.
UD-профиль. Это П-образное сечение, используется для сборки основания каркаса теплицы из CD-профиля и фиксации последнего к месту установки.
ПВХ-профиль. П-образного, квадратного или другого сечения, изготовленного из поливинилхлорида. По сравнению с металлическими аналогами имеет большую гибкость, меньшую цену, при большей стойкости к нагрузкам.

Способы соединения элементов

Теплица из профиля для гипсокартона, собирается с помощью крепежных элементов и сварки. В этом случае:

Болты, гайки и шайбы. Лучше использовать для профилированной трубы, элементов V-образных и П-образных типов. С помощью крепежных деталей обеспечивается простой последующий демонтаж, а затем, при необходимости, и сборка конструкции обратно. Недостаток использования: требуется предварительное сверление отверстий в профиле и тщательный контроль надежности соединений в узлах.
Саморезы. Применяются для соединения всех видов металлических профилей, больше всего они подходят для стыковки CD и UD элементов. Теплицу лучше собирать не «клопами», а саморезами с пресс-шайбой. В этом случае, тонкая шляпка не помешает монтажу обшивки. Часто шурупы имеют заостренные концы, как у сверла, что облегчает их вход в металл.

Соединение деталей саморезами

Сварка. Это неразъемное соединение, отличается надежностью и долговечностью. Используется лишь в случае, когда не планируется последующий демонтаж теплицы. Сварочным швам требуется дополнительная защита от коррозии.
Другие соединительные детали, применяемые для сборки теплицы из ПВХ-профилей.

Подготовительный этап

Исходя из задач, которые перед вами стоят, выбрать можно простую или сложную форму теплицы. Рассмотрим наиболее востребованные и популярные.

Теплица из профиля для гипсокартона по Митлайдеру. Решает проблему с вентиляцией, которая есть в теплицах арочного типа за счет наличия двухуровневой крыши и больших фрамуг.

Пристенная. По-другому ее еще называют односкатной, поскольку ее конструкция предполагает использование в качестве одной из стен фасадной части дома или хозяйственной постройки. Это значительно экономит средства не только на строительных работах, но и на отоплении: если выполнить глухую стыковку с жилым зданием, в зимнее время расход на обогрев будет незначительным. Пристенную теплицу устанавливать лучше с южной стороны дома.

Двускатная в форме «А». Ее верхняя часть не изогнута, поэтому использовать можно жесткие материалы. Например, панели из поликарбоната или стекло.

Габариты будущего строения напрямую зависят от ваших целей и потребностей. Поэтому, первым делом, определите количество и расположение грядок.

ВНИМАНИЕ! Не стоит делать боковые грядки слишком широкими, поскольку подойти к ним вы сможете лишь с одной стороны. Оптимальная ширина в этом случае — 120-140 см

Что касается месторасположения теплицы, принять во внимание нужно несколько факторов, а именно:

Удобство подхода к сооружению.
Световой режим.
Ровность участка.
Направление господствующих ветров и многое другое.

Как бы там ни было, именно световой режим является определяющим фактором. Дело в том, что сама теплица должна находиться на хорошо освещаемой солнцем территории, ведь для роста растений ничто иное, как солнечные лучи являются основным источником питания.

Если соорудить конструкцию в плохо освещаемом месте, увы, невозможным будет выращивание светолюбивых растений в зимнее время года. Речь идет в частности, об огурцах, томатах, перце и др. Как вариант – участок можно дополнительно оборудовать искусственными источниками света. Но это значительно увеличит ваши расходы.

Если речь идет о конструкциях весеннего типа, выбрать можно участок, который хорошо освещается солнцем в первой половине дня. В послеобеденные часы теплица должна оставаться в тени.

Для зимней оцинкованной теплицы оптимальным выбором станет открытая площадка, без деревьев и хозяйственных сооружений, поскольку в холодную пору года угол падения лучей должен составлять примерно 15°.

Почему именно 15? Потому что свет будет попадать в теплицу с наклонными боковыми стенами под углом 90°. Это гарантирует максимальное их проникновение.

Если же вы намерены построить постоянную зимнюю теплицу, определяющим фактором в выборе участка будет направление господствующих ветров.

Нужно максимально защитить конструкцию от холодных порывов ветра, которые в значительной мере увеличивают потери тепла в зимний сезон.

Предпочтение лучше отдавать идеально ровной поверхности. Предварительно ее также нужно подготовить:

убрать мусор;
выровнять почву, но не уплотнять: в этом случае можно нарушить ее плодородность и структуру.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта нужно отталкиваться от её длины и числа основных элементов. Поскольку дуги должны устанавливаться через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина профильной трубы составляет 6010 мм. Нетрудно подсчитать, что из неё можно согнуть полукруг радиусом 1,9 метров. Чтобы не переводить дорогостоящий материал в отходы следует выбрать высоту арочной конструкции 1,85 — 1,9 м при ширине в нижней части 3,7 — 3,8 м. При этих размерах не нужно при обшивке поликарбонатом обрезать его листы, величина которых равна 6×2,1 м.

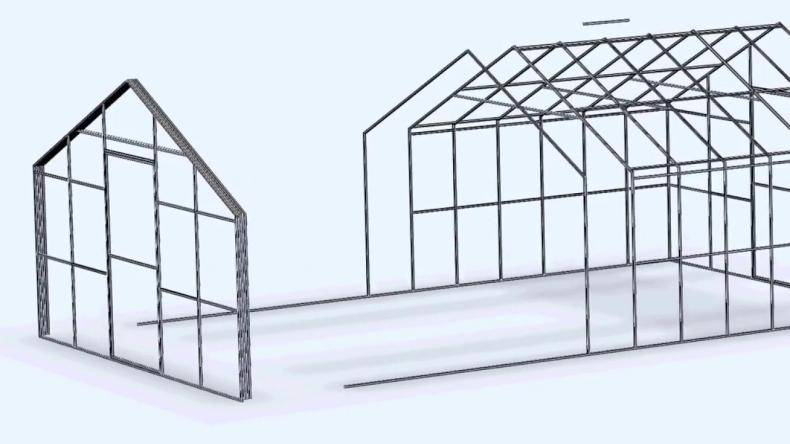

Чертеж теплицы с двускатной крышей

Чтобы при постройке двускатной теплицы использовать трубы по максимуму высота её стенки при угле наклона крыши 30 — 45⁰ выбирается равной 1,7 — 2 м, а ширина — 4 м. Длина ската составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуг и в средней части скатов. На каждом боку по 2 штуки. Задняя стенка укрепляется двумя поперечинами. На фасаде размещается лудка (коробка, фрамуга) для двери. Исходя из её размера, подсчитывается количество вспомогательного профиля.

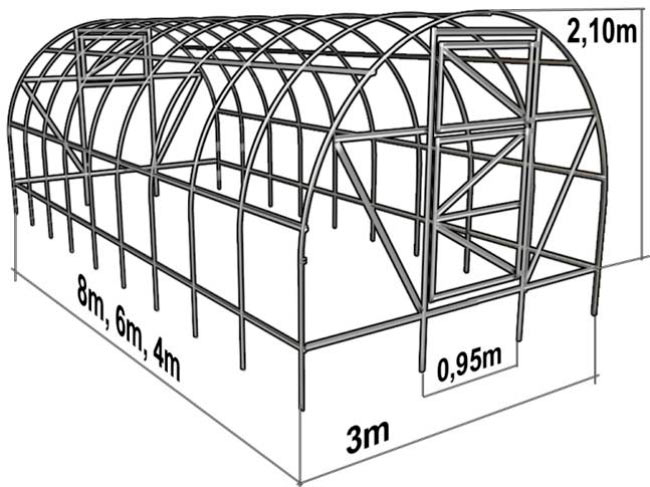

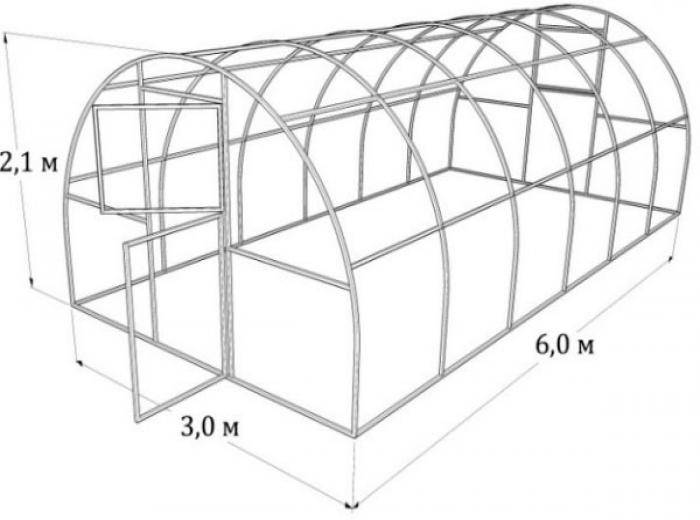

Чертеж теплицы арочной конструкции

Крепление поликарбоната

Поликарбонат легко гнется, поэтому он может использоваться для сооружения теплиц разных форм. Резать его тоже просто, для этого можно использовать острый канцелярский нож, дисковую или ленточную пилу. Сразу после распила ячейки лучше продуть от пыли и проклеить липкой лентой.

Укрывной материал можно сажать на герметики или на саморезы с резиновыми прокладками. Заметьте, крепить нужно так, чтобы ячейки шли вертикально. Так, если в них скопится конденсат, он протечет вниз. Если не заклеивать скотчем нижнюю кромку покрытия, то капли будут спокойно стекать к почве.

Крепить карбонат на теплицу нужно внахлест. Устанавливать – лицевой стороной наружу, так как именно на ней нанесен слой, защищающий от ультрафиолета.

Если все было сделано верно, то у вас появится шикарная возможность выращивать несколько урожаев томатов, перца, баклажанов, огурцов, а может клубники или земляники.

Теперь начнутся новые хлопоты с завозом почвы, расположением грядок, планированием посадок. Возможно, вы захотите провести в теплицу отопление, дополнительное освещение, автоматизированную вентиляцию или капельный полив. В любом случае, растениям, для которых заботливый хозяин построил собственный дом, будет комфортно там расти, цвести и плодоносить.

Строим теплицу постепенно

Перейдем непосредственно к строительству и разберем пошагово строение обычной стандартной теплицы. Возведение проводится в следующем порядке:

Проводятся замеры;
Подготавливаются профили;
Собирается каркас;
Проводится крепление поликарбоната.

И на этом все. А теперь подробней разберем каждый шаг.

Проводим замеры

Самым первым, и одним из важнейших шагов является проведение замеров территории, на которой в дальнейшем и будет возводиться теплица. При замере, сразу же, подготовьте инструмент, вам понадобиться его немного: отвес, шуруповерт, маркер, рулетка, уровень и плоскогубцы.

Подготавливаем и режим профили

Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:

Прорезаются боковые ребра;
Профиль немного сгибается;
Разрезается основание.

Важно: даже не думайте использовать дисковые устройства для разреза, например, болгарку, при их использовании вы повредите оцинковку стали, в результате чего профиль будет подвергаться коррозии

Также для большей прочности рекомендуется в узлах загнуть профиль, это можно легко сделать с помощью киянки. Для этого нужно просто загнуть концы и немного прибить их, таким образом, узлы будут трех, а то и четырехслойные

Особо требуется уделить внимание тому, что материалы нужно подготовить заранее, и хранить в сухом помещении

Сбор каркаса

Переходим к основной стадии, это сбор каркаса. На него уйдет больше всего сил и времени. Подготавливаем профили, устраиваем их на площадке, где будет стоять теплица, и начинаем сборку с торцевой стороны. После того как собрали одну сторону, начинаем по секциям собирать каркас, после сбора каждой секции прикрепляем ее к основе каркаса

Важно учесть расстояние между каждым из профилей, оно не должно быть меньше чем полметра, при этом и исключается пригибание конструкции

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон. Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции. По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы «клопы», они имеют большую шляпку, что впоследствии будет сильно мешать.

Важно: При закреплении шурупы закручивайте не в центре профиля, а ближе к углам у которых больше жесткость, таким образом, вы получите более надежный каркас

Крепление поликарбоната

Итак, мы плавно подошли к последней стадии возведения теплицы. У нас полностью собран каркас, по всем нормам и размерам, и осталось только его обшить. Для обшивки используем поликарбонат. Крепить данный материал лучше внахлест, при этом с дополнительной проклейкой двусторонним скотчем.

Несколько особенностей этого материала:

Листы поставляются с транспортировочной пленкой;
Торцы должны быть заклеены;
У лицевой стороны имеется защитное покрытие ультразвуковых лучей, именно этим покрытием вверх и нужно крепить.

Можно с уверенностью сказать, что вы хорошо разберётесь, поскольку даже имеется инструкция от производителя.

В общих чертах, отмеряем нужный размер, обрезаем, это элементарно делается с помощью строительного ножа. После чего удаляем защитную пленку, заделываем торцы, что делается специальной липкой лентой, нижний торец при этом оставляем открытым. Для чего это делается? Объяснение достаточно просто: к примеру, теплицу побыло градом, и теперь имеются мелкие дырочки вверху, при дожде вода будет попадать внутрь, а с закрытыми торцами, выходить ей будет некуда.

При этом ставить конструкцию можно на стандартные деревянные бруски, главное предварительно обработать их смесью, которая защищает от коррозии и отталкивает влагу. При постройке в сильно ветреном регионе понадобиться армирование. Установите арматуру, на расстоянии 1,5-2 метра от друг друга, и заземлите ее. Такое мероприятие предаст большей устойчивости конструкции. Если же имеется готовый фундамент, то для закрепления понадобятся дюбеля или анкерные шурупы.

Готовимся к строительству

На данном этапе необходимо провести следующие подготовительные действия:

выбрать место для будущей постройки;
поверхность для строительных работ должна быть выровнена и очищена от грязи и любого вида мусора (растительного или строительного).

Очищенная территория

Также на данном этапе нужно обработать профиля специальным антикоррозийным средством, так как каркас будет эксплуатироваться на улице, где климат не постоянен и возможны резкие перепады температуры и влажности. После окончания уборки территории следует заложить и залить фундамент. С ним ваша конструкция выдержит любые порывы ветра и простоит очень долго.

Заливать своими руками фундамент нужно следующим образом:

по периметру конструкцию на земле делаем разметку с помощью ниток и колышков;
вырываем траншею глубинной 50-60 см и шириной – 25 см;

Траншея под фундамент

делаем на дне траншеи дренажную подушку. Она состоит из песка и щебня (пропорция 1:1);
делаем раствор бетона из песка, цемента и щебня (пропорция 5:1:3);
создаем из досок и колышков деревянную опалубку. Все элементы скрепляем между собой проволокой;
далее заливаем бетон в опалубку.

Опалубка убирается через неделю после заливки фундамента. В результате мы получим на земле бетонную полосу по всему периметру теплицы. После этого начинаем само строительство.

Особенности конструкции

Часть из них, указана в таблице:

Свобода выбора формы и размеров будущего строения.
Экономия средств. Цена металлического профиля не слишком высокая — не является дорогой и обшивка каркаса пленкой или поликарбонатом.
Долговечность. Металлические профили имеют цинковое покрытие, не требующее дополнительной защиты материала от коррозии.
Мобильность. Малая масса теплицы позволяет, не разбирая постройку, переносить ее на новое место. При необходимости демонтажа и последующего монтажа, не уйдет много времени.
Простота постройки своими руками.

Уменьшить расстояние между арками. Ввести дополнительные раскосы, стойки-колонны, которые будут поддерживать крышу теплицы. Несмотря на увеличение затрат, они со временем окупятся.
Обустроить съемную крышу. Но это можно сделать для теплиц, эксплуатируемых лишь в дачный сезон. На зиму крыша снимается.

Совет: Если теплица расположена в южных широтах, где зимой выпадает мало снега, его следует убирать с крыши теплицы каждый раз после выпадения осадков.
