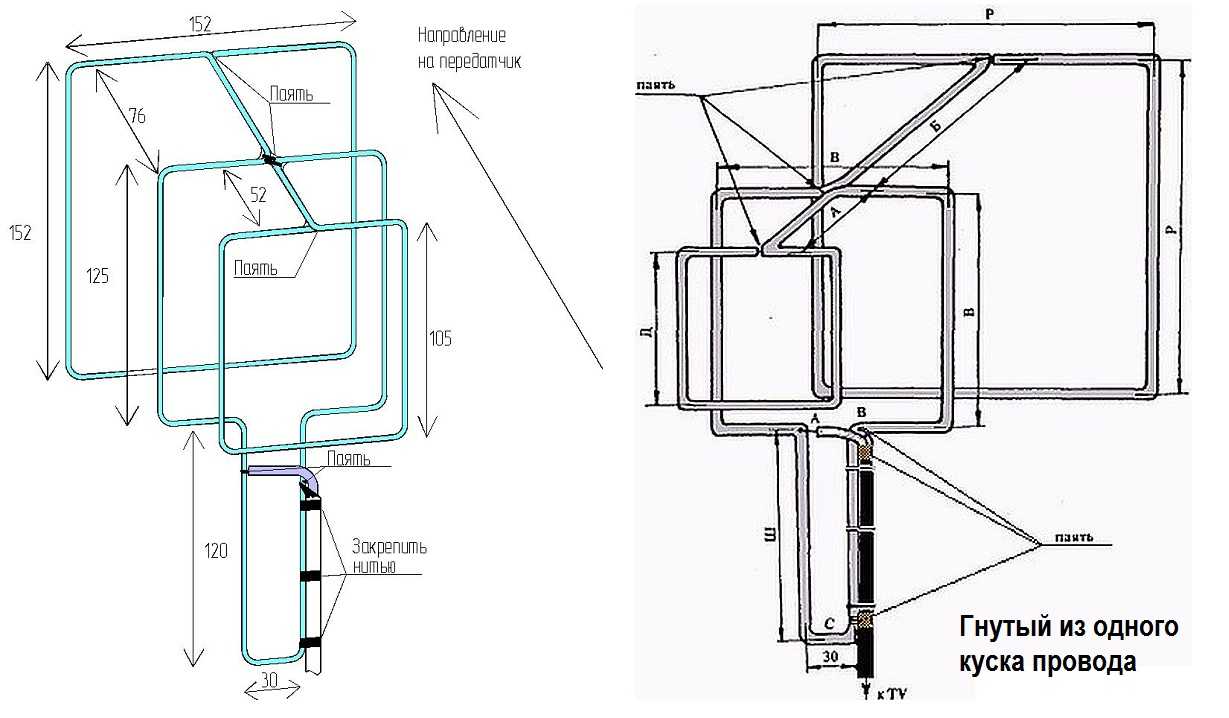

Телеантенна “двойной (тройной) квадрат”
В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы. Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».
Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.
Материалы
Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.
Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора. Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.
Расчёт размера
Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.
Установка антенны
Пошаговая инструкция по изготовлению и подключению антенного устройства:
- Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
- Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
- Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
- Направляющая должна быть настроена в сторону телевизионной вышки.
- Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
- Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
- Оптимальный материал для изготовления мачты – древесина.
Самодельные антенны дециметрового диапазона
В девяностые годы прошлого столетия люди мастерили приемные ТВ-антенны сами. Несмотря на то, что необходимость в этом исчезла, соорудить собственную приемную решетку также просто.
Параметры самодельной антенны
Чтобы собственная сборка не разочаровала, нужно сделать устройство, удовлетворяющее базовым параметрам:
- диапазон рабочих радиочастот 450-850 МГц;
- коэффициент усиления 10-30 дБ;
- коэффициент шума до 3 дБ;
- поляризация должна соответствовать у приемника и передатчика – бывают горизонтальная, вертикальная, круговая…
- входное и выходное сопротивление – 75 Ом;
- питание отсутствует или работает от обычного телевизионного кабеля, 12-14 мА*ч.
Как изготовить антенну для приема DVB-T2
Антенна для приема цифрового наземного телевидения DVB-T2 является антенной дециметрового диапазона. Поэтому при расчете ее размеров следует знать для какого вещательного канала мы ее делаем. К сожалению нет простой антенны которая бы одинаково хорошо принимала все телевизионные каналы.
В моем случае вещание первого и второго мультиплекса ведется на 37 дециметровом канале (средняя частота 602,5 МГц) и 39 частотном канале дециметрового диапазона (средняя частота 618,5 МГц) соответственно. И чтобы наша антенна удовлетворительно принимала сигнал с обоих мультиплексов будем настраивать ее на среднюю частоту 610,5 МГц.
Определяем среднюю длину волны. Длина волны = скорость света / частоту ТВ канала, где скорость света – 300 тыс. км/сек; частота канала – 610,5 МГц. Таким образом, длина волны = 300/610,5 = 0,491 м. Для изготовления антенны нам необходима ¼ длины волны, т.е. 0,491/4 = 0,123 м.

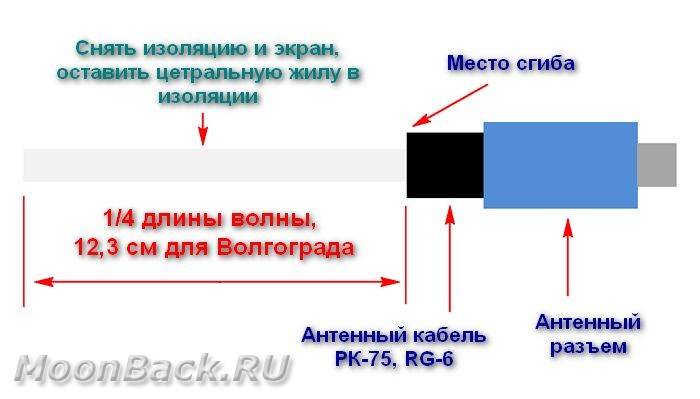

Далее берем отрезок кабеля. Расключаем на одной стороне антенный разъем. Отступаем от него порядка 2 см и срезаем изоляцию вместе с экраном. Центральный проводник вместе с изоляцией делаем равным четверти длины волны, которая нам необходима. Для наглядности пользуемся рисунком ниже:

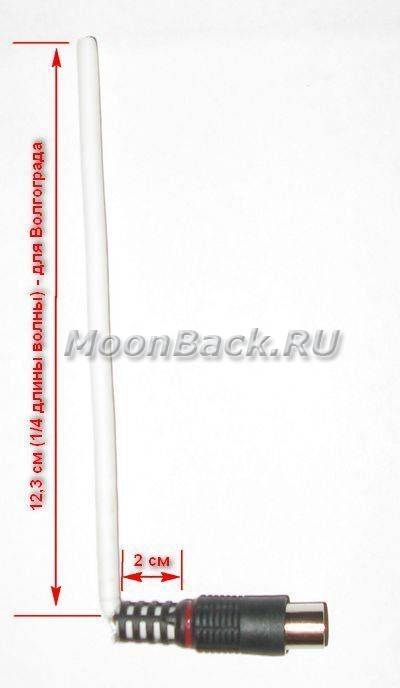

Дальше в месте, где снята изоляция сгибаем центральную жилу под прямым углом (на 90 градусов). Вставляем в антенное гнездо ресивера и наслаждаемся полученным результатом.
Напомню, что у меня расстояние от дома до передатчика «Нагорный» составляет примерно 5 км, окна помещения (кухня), где находится антенна выходят на противоположную от телевышки сторону панельного дома. В этих условиях антенна прекрасно работает. На уровень сигнала и качество изображения и звука не влияют ни погода, ни время суток. Качество всегда равно 100%.
В качестве приемника сигнала цифрового телевидения использовал (хорошо видно на фото) приемник цифрового ТВ DVB-T2 Supra SDT-92 и старенький телевизор POLAR37 CTV4015.
Вспомнилась институтская шутка, что «теория антенн» (а у меня был такой предмет) — это наука которая подстраивается под практику. То есть собрал народный умелец антенну из пивных банок или прокладки от головки блока цилиндров двигателя внутреннего сгорания и сели ученые мужи придумывать законы и формулы, чтобы объяснить с научной точки зрения почему же эта антенна работает.
Случай в физике, кстати, не единичный. Вспомните двойственную природу света из курса средней школы. Когда в одних случаях свет рассматривается как электромагнитная волна, а в других как система частиц (квантов).
И по этому поводу скажу лишь одно: не важно как это работает, главное уметь этим пользоваться. Поэтому в условиях, когда передатчик DVB-T2 находится не так далеко, можно обойтись совсем простой антенной
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Простая дециметровая антенна своими руками
Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.
Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.
- Кабель зачищается с одной стороны и вставляется разъем.
- Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
- Лишняя часть кабеля откусывается.
- В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
- Очищенная часть загибается под углом в 90 градусов.
Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».
-
После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.
Дециметровая антенна
Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.
Кольцевидная
Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.
Теперь все это нужно собрать:
- приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
- также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
- сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
- закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.
Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.
В виде восьмерки

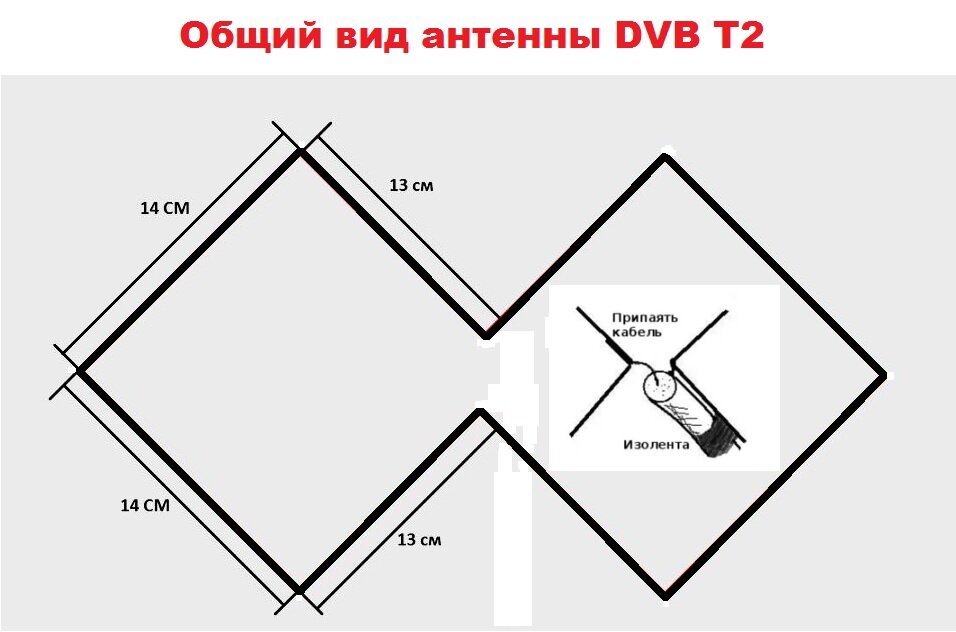

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.
Ход изготовления.
- С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
- На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
- Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.
Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.
Из металлопластиковой трубы
Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.
Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.
В виде рамки
Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).
Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.
При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.
Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

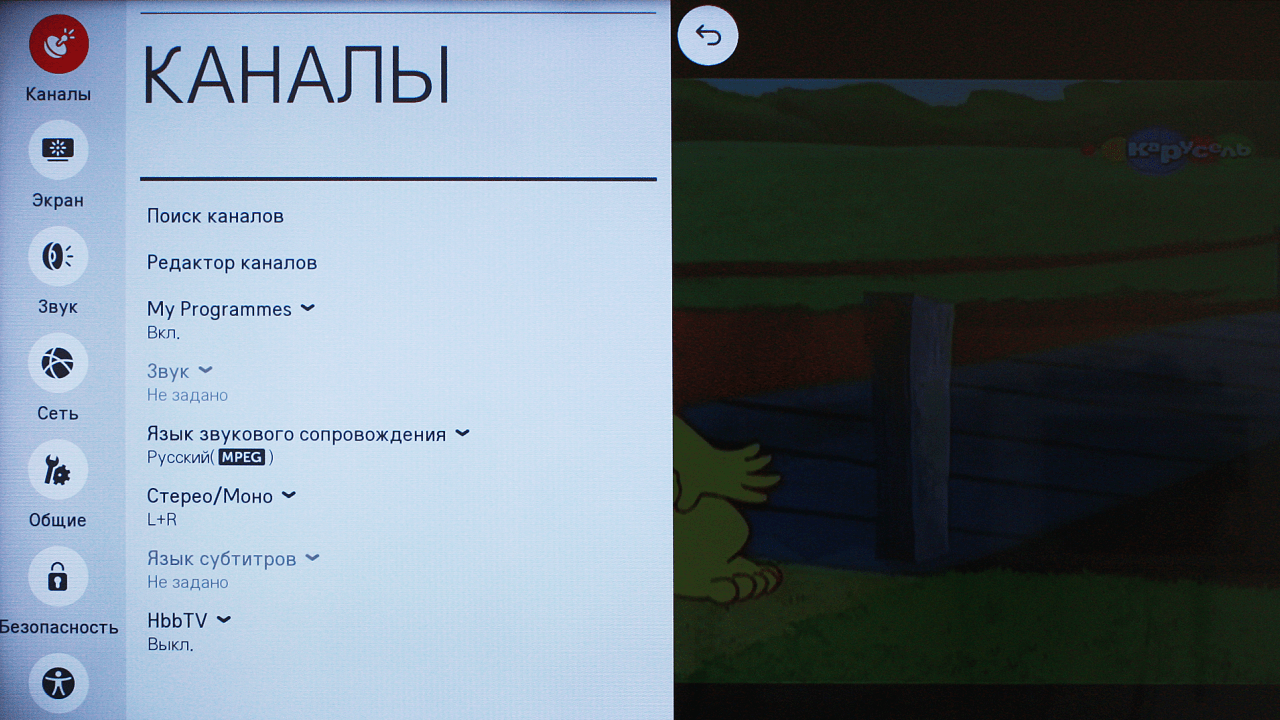

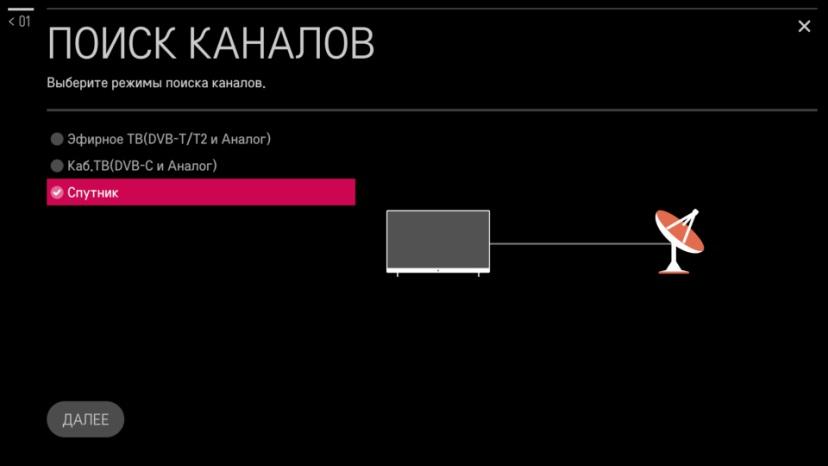

Настройка и поиск каналов
Настройка с поиском каналов занимает немного времени, выполняется довольно легко. В DTV-эфире на 1 частоте показывается сразу 10 каналов. К примеру, частота 43 может принять 3 станции радио и 10 каналов ТВ. В результате для настройки используется только 2 частоты.
Особых советов по настройке с применением самодельной антенны нет. Достаточно включить ТВ и выбрать на пульте функцию поиска каналов в режиме «Авто». Приемник сам найдет все доступные варианты.
Если регион не самый подходящий для вещания каналов, а автоматическая функция не дает результатов, тогда потребуется следовать инструкции:
Определить размещение антенны. Ее нужно повернуть в сторону вышки или высотного дома
Для упрощения можно обратить внимание на положение антенн у соседей. Зайти в настройки каналов и выбрать некоторое ограничение – поиск только ЦТВ или DTV
Зная частоту можно перейти в ручной режим, пультом ввести номер канала. На экране будет шкала силы сигнала, а путем изменения положения антенны стабильность будет корректироваться.
Все изменения при повороте антенн происходят с задержкой 5-10 сек. При коррекции нужно делать паузы.
Как только сигнал улучшен, следует запустить поиск и сохранить настройки. Аналогичные действия выполняются для остальных мультиплексов. Если оба метода не дают результат, тогда к антенне добавляется усилитель или меняется конструкция, с целью добавления мощности.
Антенна для ТВ своими руками – отличная идея, но она требует тщательного подхода. При наличии 20-30 минут оборудование можно сделать самому, чтобы не тратить деньги на покупку дорогостоящих товаров.
Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция
Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.
Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.
Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.
Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.
Таким образом, основа нашей концентрической антенны сделана.
Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.
Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.
Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.
А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.
Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.
Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.
Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.
Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.
Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.
Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей.
Источники
- https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
- https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html
- https://www.qrz.ru/schemes/contribute/antenns/dvb-t2-antenn.html
- https://www.asutpp.ru/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html
- https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
- https://antenna-dvb-t2.info/
Янв 25, 2021
Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками
В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.
Изготавливать антенну будем на примере так называемой «восьмерки», ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.
Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.
Изготовление антенны
Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.
Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.
Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.
Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.
Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.
P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.
Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.
Габариты

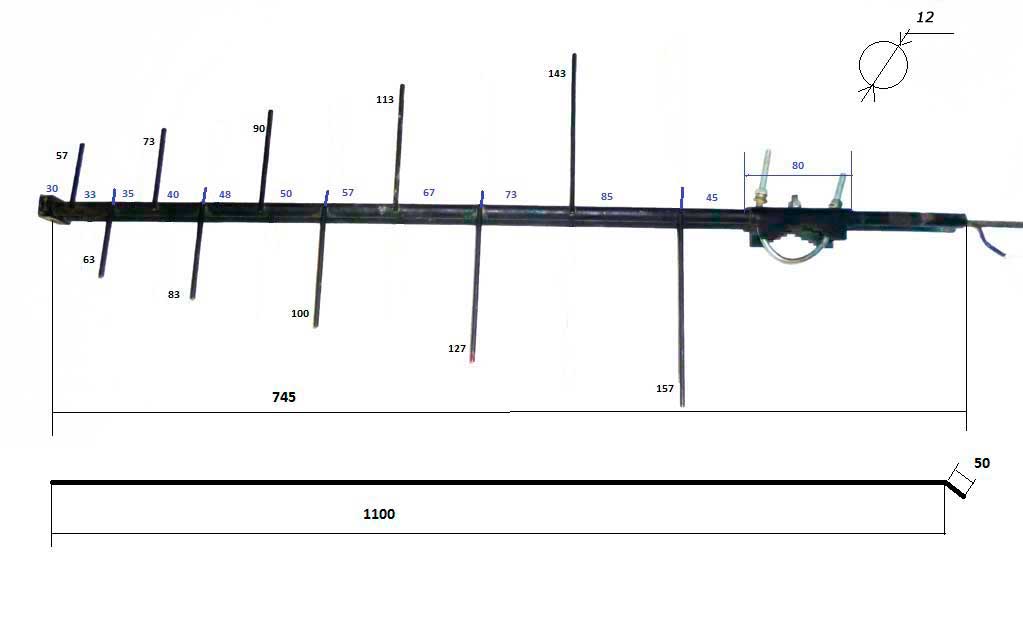

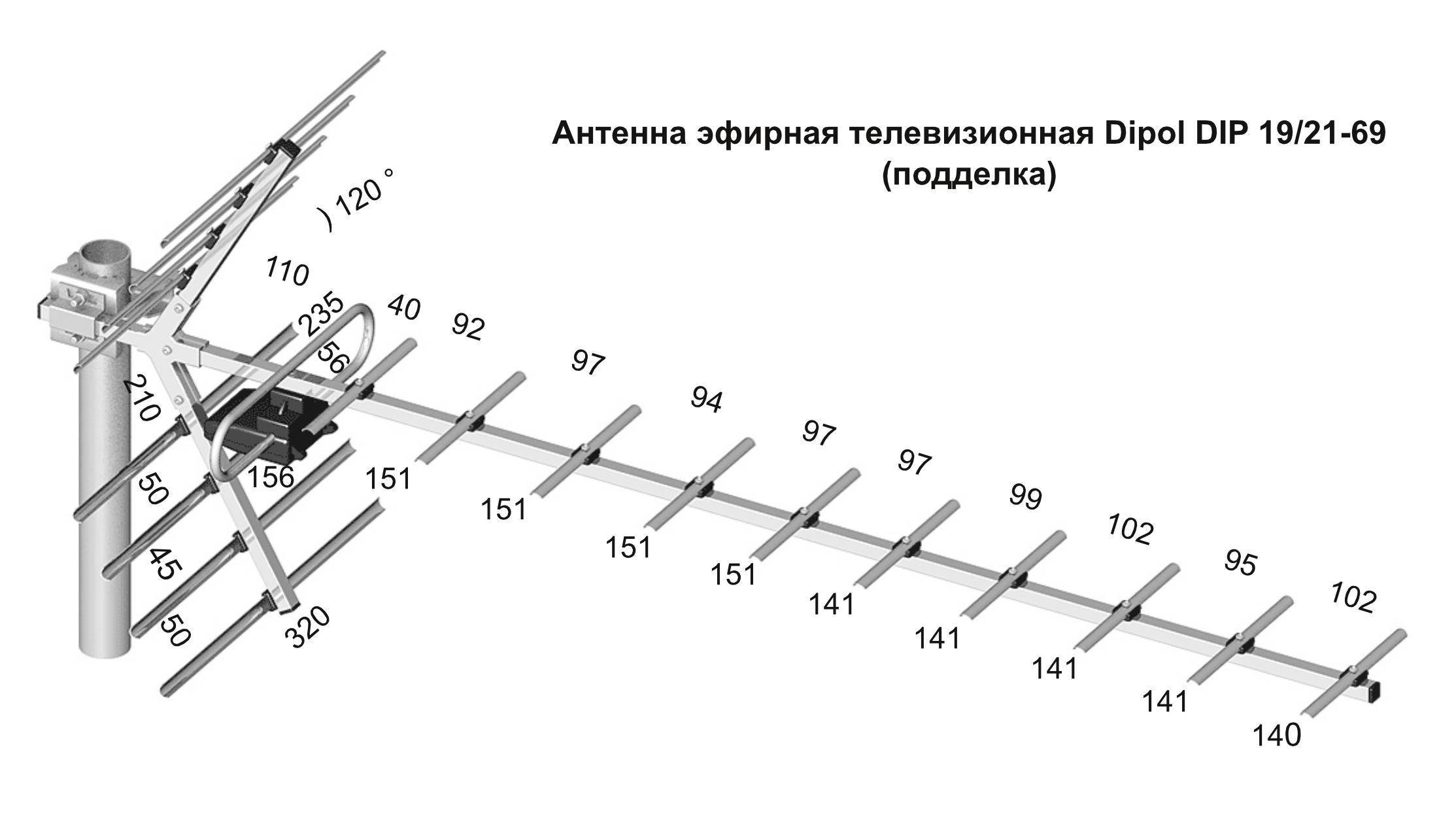

Для тех кто захочет сделать копию, привожу размеры антенны ДМВ и МВ.
Все размеры антенны даны в миллиметрах. Диаметр трубок 12 мм, диаметр вибраторов 4 мм, размер зазора между трубками 6 мм. В начале антенны трубки закреплены пластиком, в точке крепления к мачте трубки спаяны.
Усиление антенны можно еще несколько увеличить, если позади устройства для крепления антенны добавить рефлектор.
Мы настолько привыкли к потоку информации, что без нее чувствуем себя неуверенно. Потому и за городом, оборудовав более-менее дом, первым делом появляется телевизор. А чтобы в сельской местности он работал, необходима телевизионная антенна для дачи. Ее подбирают в зависимости от местоположения ближайшего ретранслятора — телевышки и типа телесигнала, который будете «ловить».
Сегодня есть несколько видов сигналов, и соответственно, столько же типов антенн:
Антенна Харченко для цифрового ТВ своими руками
Один из самых распространенных вариантов, который был предложен еще в 60-х годах прошлого столетия. Несмотря на уже приличный возраст, двойной квадрат Харченко успешно используется не только для телевизионного сигнала, но даже для улучшения мобильной связи и интернета.
Простая зигзагообразная конструкция и возможность изготовления из доступных материалов при хорошем качестве приема — одни из самых основных плюсов такого устройства. Главное — правильный расчет.
Главный показатель, который необходимо учитывать, это длина волны, на которой осуществляется передача ТВ-сигнала. Она напрямую связана частотой. Самый простой способ вычисления — разделить 300 на указанную в данных о мультиплексе частоту. От этого значения будет зависеть длина стороны, которую должен иметь квадрат или ромб. Кстати, антенны Харченко иногда делают и в другой конфигурации, но большого применения для Т2 они не получили.
Итак, размер стороны должен быть в 4 раза меньше длины волны сигнала. При ошибках даже в пределах 2-5 мм возможно существенное снижение качества телесигнала. Для улучшения приема антенну ставят на самодельный рефлектор, в качестве которого нередко используют обычную решетку для гриля.
Устройства этого типа более успешно работают при установке дополнительного усилителя, который подбирается с учетом особенностей сигнала в вашей местности. При этом питание для антенны лучше организовать с применением регулируемого БП. С простейшим примером антенны Харченко вы можете ознакомиться на фото.
Основные виды конструкции антенны
Ворона
Простая конструкция, обеспечивающая приемлемый уровень качества, если вышка расположена недалеко. Аналоговое вещание в 2019 году прекратило свое существование. Так что длинные усы сбоку можно открутить.
Волновой канал
Эта конструкция позволяет принимать сигнал даже на большом удалении от телевышки. Имеет простое строение и небольшую массу. Так как в ее составе нет сплошных элементов, практически отсутствует парусность. Антенна обладает большой направленностью и хорошо усиливает сигнал.
Польская
С советских времен этот тип конструкции получил широкое распространение. Антенны этого типа отлично справлялись с приемом аналогового телевидения. Но сегодня в эпоху цифрового телевещания лучше отказаться от их использования.
Зигзагообразные
Телезрители практически не знакомы с подобными моделями. Зато их любят радиолюбители. Они практически не защищены от помех.
Домашние
Существуют самые разные виды комнатных приемников телесигнала. Их используют, если ретранслятор находится где-то рядом
Так как телевизионный сигнал в этом случае достаточно мощный, при выборе подходящей модели уделяют больше внимание не характеристикам устройства, а его внешнему виду, длине кабеля и способам крепления. При слабом сигнале не стоит рассчитывать на дорогие модели с усилителем. Лучше позаботиться об установке антенны наружного типа
Лучше позаботиться об установке антенны наружного типа.
Народный рейтинг самодельных антенн для цифрового ТВ
Многие уже успели попробовать описанные способы производства антенны на себе. Наилучшие показателями качества и легкости исполнения отличается изделие Харченко. В целом, рейтинг самодельных устройств для дальнего приема выглядит следующим образом:
- Антенна Харченко.
- Петля, сделанная из кабеля.
- Логопериодическая.
- Тройной квадрат.
- Устройство из пивных банок или подобных напитков.
- Волновой канал.
- Бабочка.
Уровень сложности изготовления пользователем определяется самостоятельно. Поскольку на сигнал влияет не только антенна, но и место жительства — насколько антенна далеко находится от вышки. Самодельные всеволновая антенна может ловить сигнал от 20 км до 100 км. Популярная антенна — 33 см/17 см. Если не получилось с первого раза, попробуйте сделать другую модель. Количество отображаемых каналов также от нее зависит.
Если еще сомневаетесь, что выбрать рационально почитать отзывы на форумах или пообщаться с человеком, который уже успел поставить самодельную антенну в своем доме. А также внимательно выбирайте элементы для ее конструкции. Есть кабели, которые не медные, а просто покрыты сверху этим металлом. Использовать их небезопасно и не надежно. Провод может перегореть в любой момент.
Что изменилось в эфире?
Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ
Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом
Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.
Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.
Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.
Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.
Советуем изучить кВт в ЛС — как правильно перевести
