Барбекю из кирпича: простые шаги, как сделать своими руками

Инструменты и материалы для укладки барбекю из кирпича

Чтобы построить печь барбекю для дачи, понадобятся инструменты для укладки раствора, строительный отвес по двум измерениям (вертикали и горизонтали), уровень, резиновый молоток, шлифмашина, пила для мокрой резки кирпича. Также следует подготовить соответствующие диски. В качестве вспомогательных инструментов пригодятся сито (для просеивания песка и глины), ведра для замешивания раствора, капроновая нить для порядовки.

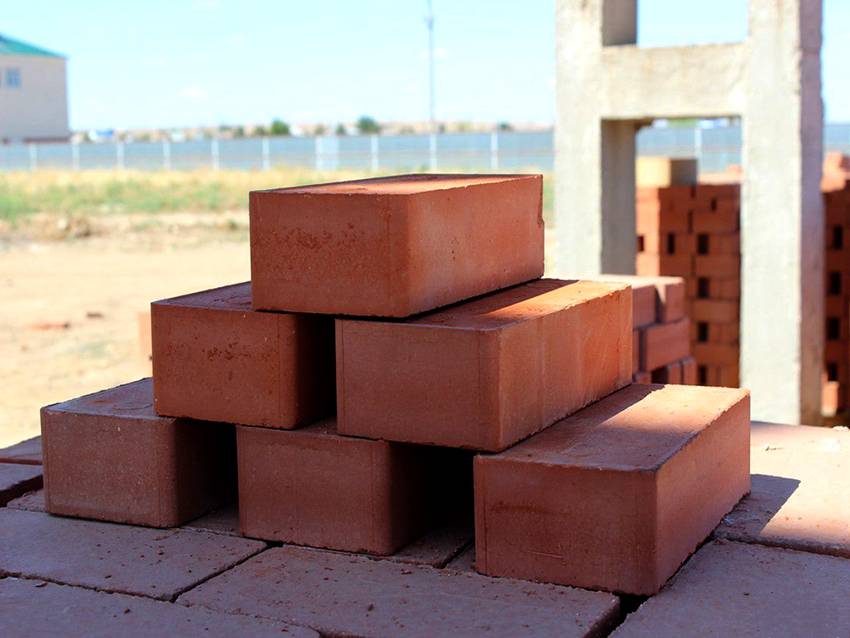

Из материалов необходимо приобрести красный и шамотный кирпич, готовую смесь для кладки или глину. Для фундамента понадобятся цемент, гравий, речной песок и арматура (для закладки в основание конструкции). Количество материалов определяется размерами будущего мангала. Для постройки опалубки потребуются доски.

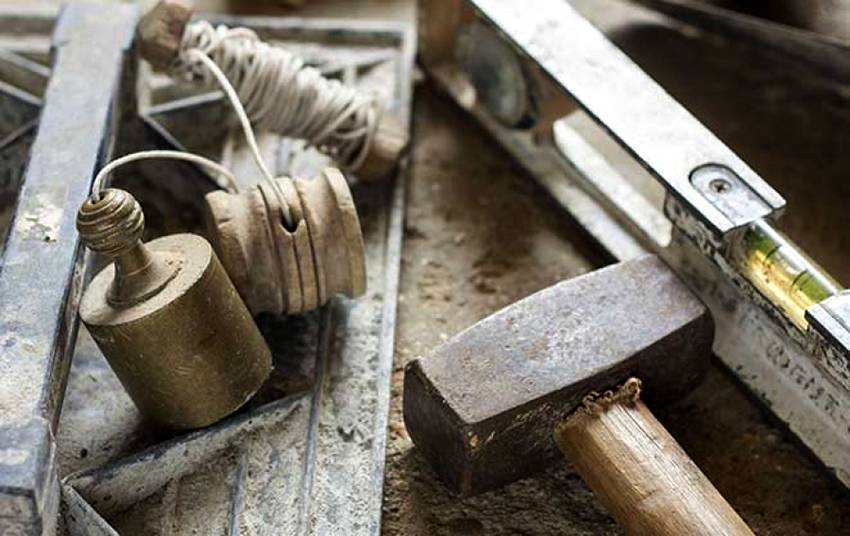

Для строительства барбекю понадобятся молоток, уровень, шлифмашина и строительный отвес

В зависимости от того, что предполагает проект печи барбекю из кирпича, дополнительно могут понадобиться стальные листы, дверцы, заслонки, колосниковые решетки, поддувала, крепления для шампуров и прочее печное литье.

Расчет количества материалов для барбекю из кирпича своими руками

Когда фундамент окрепнет, можно приступать непосредственно к кладке. Во избежание задержки строительства из-за нехватки материалов следует тщательно выполнить расчеты расходников. Первое, что поможет в кладке барбекю из кирпича, – чертежи будущей конструкции. При планировании размеров постройки стоит учесть не только возможную свободную площадь, но и личные предпочтения. Печь должна соответствовать вашему росту. Помимо этого, необходимо, чтобы рабочая поверхность сочетала в себе удобство и безопасность эксплуатации.

Далее следует учесть размеры кирпича: длина составляет 25 см, ширина – 12 см и высота – 6,5 см. В расчеты обязательно требуется включить ширину шва раствора. Вполне естественно, что количество кирпича определяется как размерами печи, так и ее функциональными особенностями

Кроме того, необходимо взять во внимание тип дымохода и высоту дымовой трубы

При расчете количества кирпича необходимо учитывать толщину шва раствора

Разновидности конструкций

Самые простые варианты мангалов для жарки мяса имеют прямоугольную форму. Перед использованием на дно укладывают тлеющие угли, которые поддерживают необходимую для жарки мяса температуру. Хотя разновидностей приспособлений для жарки существует великое множество, есть среди них несколько, которые пользуются наибольшей популярностью у наших соотечественников.

Существует несколько основных разновидностей мангалов:

Стационарный мангал. Этот тип устройств для жарки мяса и других продуктов выделяется среди прочих вариантов высокой эффективностью и функциональностью. Обычно эти устройства изготавливаются из толстого металла, имеют привлекательный внешний вид, предусматривают множество конструктивных решений и обладают высокой прочностью.
Переносные мангалы. Это традиционно небольших размеров и веса изделия, которые можно перевозить на обычном автомобиле. Обычно их изготавливают из тонких листов металла. Но такой материал неспособен долгое время выдерживать воздействие высоких температур и прочих нагрузок, поэтому очень быстро деформируется. К числу достоинств подобных устройств следует отнести минимальный вес, а также возможность быстрой разборки и сборки. Чтобы собрать подобный мангал, не потребуется использовать сварочное оборудование.
Передвижной мангал. От других вариантов отличается более внушительными габаритами и весом. Изделие является неразборным, но, чтобы его было легче перемещать, может быть оборудовано колесиками.
Электрический мангал. Основные его отличия связаны с конструкцией, в которой предусмотрен специальный механизм для переворачивания шашлыков, что позволяет равномерно прожаривать продукты. Если в остальных мангалах пища готовится на углях, то здесь используются электрические нагревательные элементы.

Кладка простой печи барбекю с топкой

Заказать печь для барбекю

Применяются порядки кладки, в которых расположение кирпичей указывается в каждом последующем ряду. Дым необходимо выпускать в дымоход после прохождения по специальным ходам. Если внутренние воздуховоды изогнуты неправильно, не будет тяги или из камеры сгорания будет выходить дым.

Обычно кладка выполняется толщиной ½ — 1 кирпича, камни кладут с перевязкой горизонтальных и вертикальных стыков стен. Металлические сетки, двери устанавливаются в кладку с интервалом 0,5 — 0,7 см, чтобы учесть разницу в расширении чугуна и кирпича при нагревании.

Используется раствор глины и песка, который готовится в концентрации 1: 2 (соответственно глина, песок). Иногда добавляют липовую пасту.

Мангал из кирпича без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень. Подробную инструкцию смотрите на видео:

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора
Такое можно быстро соорудить просто из того, что есть под руками

Требования безопасности

При использовании готовой коптильни с барбекю важно соблюдать требования противопожарной безопасности. Нельзя хранить ближе полутора метров к топке легковоспламеняющиеся вещества и предметы:

канистры с бензином;
газовые баллоны;
горючие смеси и т. д.

Важно! Огнеупорные печные кирпичи теряют часть прочности после зимних заморозков, и могут выдержать максимум 15 циклов замораживания, поэтому через 10—15 лет эксплуатации важно проверять весной прочность конструкции дымохода и топки. Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным

Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

барбекю-камин;
барбекю-гриль;
многофункциональное сооружение;
барбекю с одни очагом;
барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Достоинства и недостатки

Преимущества:

прочность, надежность;
удобство приготовления;
кирпич не нагревается так сильно, как металлические конструкции, что делает его безопасным для пользователей;
возможность расширения конструкции за счет подключения дополнительных отсеков;
привлекательный и солидный внешний вид.

Недостатки:

кирпичный мангал — стационарная конструкция, которую нельзя перенести на другое место;
необходимо обеспечить допустимые расстояния от построек, заборов, дорог и других элементов благоустройства участка (как наших, так и соседних);
для больших построек необходимо делать фундамент, пусть и небольшой.

Нюансы кладки

Керамический полнотелый кирпич марки М-200 Подходящий кирпич – керамический М200. Лучше взять специальный печной вариант. Шамотный не годится, он конфликтует с влагой. Для уличной версии это неприемлемо.

Вид состава, нужного для кладки – глиняно-песчаный с небольшим добавлением цемента. Возможен вариант с применением уже готовой печной смеси. Она не должна быть жароустойчивой и содержать шамот. Замешивание происходит строго по инструктажу. Швы в толщину достигают 3-5 мм. В процессе работы нужно постоянно следить за двумя факторами:

вертикальностью стенок,
горизонтальностью кладки.

Их соблюдение обеспечит надёжную работу барбекю и мангала.

Началом каждой нечётной линии является целый кирпич, началом чётно линии – половинчатый его вариант.

В шестой и десятой линии кирпичи располагаются боком, позиционируются поперёк главной кладки. В этих же линиях задняя стенка состоит из кирпичей, также поставленных боком. Их должно быть две линии. Идёт перевязка, смещаются швы.

Если вам нужно сделать место для шампуров, на задней стенке позиция кирпича получается аналогичной (боком). В участке для шампуров делается выступ. Впереди устраивается опора – профильная металлическая труба (подходящий вариант для мангалов). Она вырезана под параметр участка и имеет небольшое сечение. В ней создаются выемки для шампуров.

С седьмой линии кладка идёт лишь на половине – это обустройство жарочного отдела. Он получается шире. С левой стороны базируется столик, как раз рядом с печкой. Если вам нужен столик с противоположной стороны, произведите зеркальное отображение данной порядовки.

Как известно, кирпичный монолит притягивает влагу из фундамента. Поэтому начальную линию нужно основательно изолировать от влаги. Можно применить рубероид или гидроизол. Нужно 2 слоя. Можно устроить гидрозащиту между первой и второй линией.

После кладки конструкция отдыхает 1-2 дня, если погода тёплая, если прохладная – 3-5 дней. Потом можно сделать тестовый запуск.

Для защиты конструкции от осадков можно сделать какой-нибудь навес. Также всё ваше сооружение рекомендуется покрыть лаком КО-85 или другим подобным средством для снижения гигроскопичности.

Видео описание

В видео показано, как правильно вести порядовку, собирая кирпичный мангал:

Угловой кирпичный мангал с дровницей под жаровней Источник dengivezde.biz

Если в проекте опорная стенка заложена, то есть если до жаровни предполагается поднять не заднюю стенку, а тумбу, то можно обойтись без металлопрофиля. К примеру, на фото выше показан вариант, в котором под жаровней располагается ниша-дровница. В такой конструкции придется использовать стальной уголок, на который будут упираться кирпичи днища жаровни.

Обратите внимание на эту же фотографию. На ней четко видно, что ниша под дровницу имеет арочный свод

Такая конструкция дает возможность избежать применения металлических профилей. С одной стороны, чем меньше разнообразия строительных материалов, тем лучше. Но с другой стороны, арочный свод – конструкция сложная, требующая опыта, навыков и знаний правильности кладки.

На фото ниже показана часть углового мангала-барбекю, находящегося на стадии сооружения жаровни

Обратите внимание, что между нижней нишей и верхней расположено два ряда кирпичей, которые лежат на стальном уголке. Это очень хорошо видно

Именно об этом и говорилось выше.

Стальной уголок между жаровней и нижней нишей печки Источник pinterest.com

Достоинства и недостатки

Достоинства:

прочность, надежность;
удобство готовки пищи;
кирпич не так сильно нагревается, как металлические конструкции, что делает его безопасным для пользователей;
возможность расширить конструкцию, пристраивая дополнительные отделения;
привлекательный, солидный внешний вид.

Недостатки:

кирпичный мангал — стационарное сооружение, которое нельзя перенести на другое место;
необходимо обеспечить допустимые расстояния от построек, заборов, дорог и прочих элементов благоустройства участка (как своих, так и соседских);
для крупных построек надо делать фундамент, хоть и небольшой.

Процесс кладки кирпича

Для кладки кирпича потребуется определенный набор инструментов, таких как:

Строительный уровень, отвес, угольник.
Шнур.
Шаблоны для формирования кладочных швов.
Кельмы.
Киянки.
Кирка, а также болгарка.
Расшивка.

Первые ряды выкладываются насухо. Определяются размеры шамотного кирпича, по сравнению с размерами обычного кирпича. Если необходима подрезка (подгонка), то ее осуществляют с помощью болгарки.

После этого можно приступать к кладке кирпича. Обычный кирпич перед кладкой необходимо увлажнить. Для этого его на пару минут опускают в ведро с водой. Если шамотный кирпич подгоняется, то его кладут обрезанной стороной наружу, а целой стороной в топку. В процессе кладки необходимо контролировать уровень, как по горизонтали, так и по вертикали. В обязательном порядке кладка осуществляется с перевязкой швов.

После окончания кладки печи барбекю, ее оставляют на неделю, чтобы она подсохла естественным образом. После этого печь следует протапливать на протяжении недели.

Вариант небольшой печи барбекю для начинающих.

Мангал + казан из кирпича своими руками. Как сделать барбекю своими руками.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

удаленность от деревьев, других насаждений;
удаленность от строений – дым до них доходить не должен;
удаленность других легковоспламеняющихся объектов;
защита от ветра, дождя – можно предусмотреть навес;
искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Подготовка к постройке

При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка. Для стандартной конструкции потребуются два вида кирпича:

огнеупорный;
строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора берётся либо огнеупорный цемент, либо обыкновенный с добавлением известняка.

Оценочная смета

Для постройки стандартного уличного варианта, состоящего из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, потребуются следующие материалы:

кирпич огнеупорный — 50—80 штук, 800—1600 рублей;
кирпич глиняный — 230—250 штук, 1900—2500 рублей;
цемент — 2—3 мешка по 40 кг, 500—800 рублей;
щебень и арматура для фундамента — 500—1000 рублей;
уголки, петли и металл для решетки — 500—1500 рублей;
дверцы для топки — 500—1000 рублей.

Итого, для строительства коптильни с барбекю потребуется от 5000 до 8500 рублей. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2000—4000 рублей.

Необходимые инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции включает в себя:

лопату и правило;
доски для опалубки;
гидроизолирующую плёнку;
сварочный аппарат;
мастерок и молоток для кладки;
песок и известняк для раствора;
плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используется бечёвка и строительный уровень.

Какой кирпич нужен для барбекю печей?

Размеры могут различаться, в основном их выпускают по немецкому стандарту с габаритами 250*120*65 мм, весом 4,3 кг, утолщенные делают — 250*120*80 мм. Есть ещё модульные, они имеют размеры 288*138*138 мм.

Сорт и вид выбирают в зависимости от части печи, которую выкладывают.

Обращаем ваше внимание, что складывать барбекю из силикатного кирпича запрещено из-за свойств материала, из которого он сделан. Не рекомендуется так же использовать кирпичи с отверстиями или пустотелые

Обычный красный 1 сорта (от М-100 до М-150) — однородного цвета снаружи и внутри; на поверхности нет или мало волосяных трещин; при сильном ударе о землю раскалывается на крупные куски, но не крошится; используется для кладки основания, наружных стенок, дымохода (если не планируется непрерывно использовать барбекю печь с небольшим топливником).
Обычный 2 сорта — бледно-розового цвета; имеет низкую морозостойкость, высокий процент водопоглощения; используется при кладке неответственных участков конструкции — горизонтальных и вертикальных разделок, в случае если барбекю печь сооружается внутри помещения.
Обычный 3 сорта — бурого цвета; непригоден в качестве материала для барбекю из кирпича, годится разве что для фундамента, вместе с гравием.
Огнеупорный шамотный (250*125*65, 230*113*65 мм) — разного, но однородного цвета; его используют при сооружении или облицовке топливника, нижней части дымохода.

Внимание! В России можно увидеть кирпичи с выступами на большей поверхности, которые задумывались производителями для обеспечения лучшего сцепления. К сожалению, на практике они себя не оправдали — барбекю печи, наоборот, становились менее прочными и долговечными

Как построить печь барбекю из кирпича своими руками: чертежи

Составление проектов и чертежей требует скрупулезной работы, но это по силам сделать самому. Тщательное продумывание этого этапа в дальнейшем облегчит расчет объема материала.

Существует 2 формата печей: прямоугольный и арочный. В первом случае не обойтись без уголка. Для проектирования арочной печи применяется шаблон специальной формы.

При проектировании барбекю нужно выбрать металл для жаровни и варочной камеры. Монтаж этих элементов из чугуна позволит дольше удерживать тепло внутри. Заслонки очага из чугуна позволят исключить попадание искр наружу. Дымоход можно монтировать из нержавеющей стали или кирпича. Это придаст конструкции уникальный вид. При разработке проекта нужно учитывать расположение печи: они могут быть угловые и прямые.

Печь барбекю из кирпича, сделанная своими руками, будет долго радовать владельца: ее можно использовать как камин, просто костер или кухню. Современные технологии предлагают применение вращающихся решеток и теплоотражающих крышек, что делает процесс приготовления пищи еще более простым и в то же время интересным.

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

Обустройство фундамента для печи барбекю

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Строительство мангала: от фундамента – до дымохода

Начинается работа с разработки проекта. Нужно в масштабе начертить внешний вид вашего мангала с горизонтальными и вертикальными размерами.

Мастера – печники советуют новичкам составить порядовую схему раскладки кирпича. Она пригодится при подсчете необходимого количества кирпича и при возведении стен.

Мангалы уличные из кирпича возводятся по определенной технологии. Чтобы конструкция получилась надежной, нужно соблюдать строительные нормы. Желательно ознакомиться с ГОСТ 2127-47 Печи отопительные теплоемкие. Нормы проектирования и СНиП II-22-81* Каменные и армокаменные конструкции.

Строительные работы нужно вести по принятому проекту, соблюдать заданные размеры. Пошаговая инструкция поможет вам правильно и последовательно выполнить все операции.

Пошаговая постройка барбекю

Несложный вариант барбекю с легкой крышей

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

Общая схема и первые ряды кладки

Первый ряд выкладывается без проемов, с соблюдением рисунка укладки кирпича.
Со второго по четвертый ряд кладка идет по схеме.
На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.

Так должна выглядеть топка

Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

Верх топочной, облицовочной части выводятся в один уровень.
Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

натуральный (плитняк, кругляк) или искусственный камень;
жаропрочная, клинкерная, тротуарная плитка;
декоративная штукатурка;
побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

Преимущества кирпичного мангала

В отличие от других материалов, из которых можно изготовить установку, с кирпичной кладкой легко работать даже начинающим мастерам.

Кроме того, такие конструкции имеют ряд преимуществ:

Стационарная установка очень устойчива.
Кирпичная кладка не подвергается деформации.
Легко спроектировать качественный дымоход, отсек для печки, вспомогательные функциональные отсеки.
Минимальные финансовые затраты при строительстве.

К тому же, используя готовые чертежи и проекты, можно создать оригинальный навес над мангалом, который позволит заниматься готовкой даже в дождливую погоду.

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

Готовится только барбекю

барбекю-комплексы, отличающиеся широким функционалом;

Строение предоставляет широкие возможности

барбекю-камины.

Камин, возле которого всегда комфортно

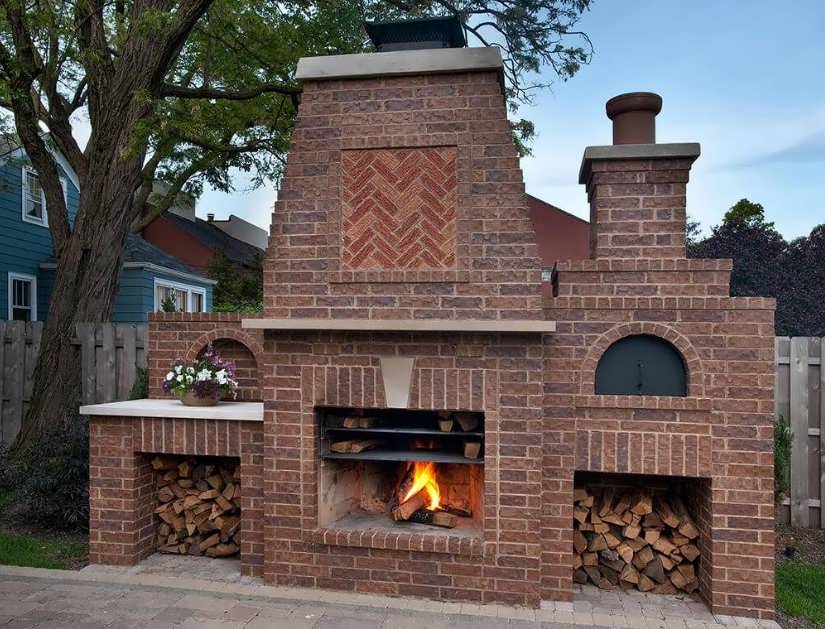

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, столешницу, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Фронтальный комплекс с широким функционалом

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).
