Предельные параметры
Как и у любой другой микросхемы, у TL494CN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc:
- Напряжение питания: 42 В.
- Напряжение на коллекторе выходного транзистора: 42 В.
- Ток коллектора выходного транзистора: 500 мА.
- Диапазон входного напряжения усилителя: от — 0,3 В до +42 В.
- Рассеиваемая мощность (при t< 45 °C): 1000 мВт.
- Диапазон температур хранения: от -55 до +125 °С.
- Диапазон рабочих температур окружающей среды: от 0 до +70 °С.
Следует отметить, что параметр 7 для микросхемы TL494IN несколько шире: от –25 до +85 °С.
Для крыши с утеплителем
Гидроизоляция утепленной кровли получается сложнее и дороже. Есть два варианта гидрозащиты в зависимости от вида используемого материала.
Если используется пленка с низкой паропропускной способностью, необходимо создать два вентиляционных зазора – между утеплителем и пленкой и между пленкой и обрешеткой.
Обычно утеплитель укладывается между стропилами вровень с их верхней поверхностью. Поэтому для создания первого зазора нужно прибить к стропилам планки контробрешетки и на них без провисания уложить пленку. Затем поверх пленки к контробрешетке набиваются планки, обеспечивающие второй зазор, а к ним обрешетка для металлочерепицы.
Достоинство способа с двумя зазорами заключается в том, что можно использовать более дешевую гидроизоляционную пленку вместо диффузионной мембраны.
Недостаток – в большей трудоемкости. К тому же обеспечить двойной зазор в местах ендов, выходов дымоходов и мансардных окон бывает сложно, а иногда и невозможно.
В большинстве случаев целесообразнее использовать данный вариант, при котором создается только один вентиляционный зазор – между пленкой и обрешеткой.
Для его реализации потребуется диффузионная мембрана, способная эффективно пропускать водяные пары, даже будучи уложенной без зазора, прямо на утеплитель. Крепится она к стропилам по обычным правилам – с перекрытием верхними полосами нижних и герметизацией клейкой лентой.
Мембраны требуют укладки определенной стороной вверх.
Но даже в случае использования «дышащей» мембраны вентиляционный зазор между ней и обрешеткой должен быть обеспечен – с помощью все той же контробрешетки, прибитой к стропилам.
Зарядное устройство из блока питания светодиодных лент

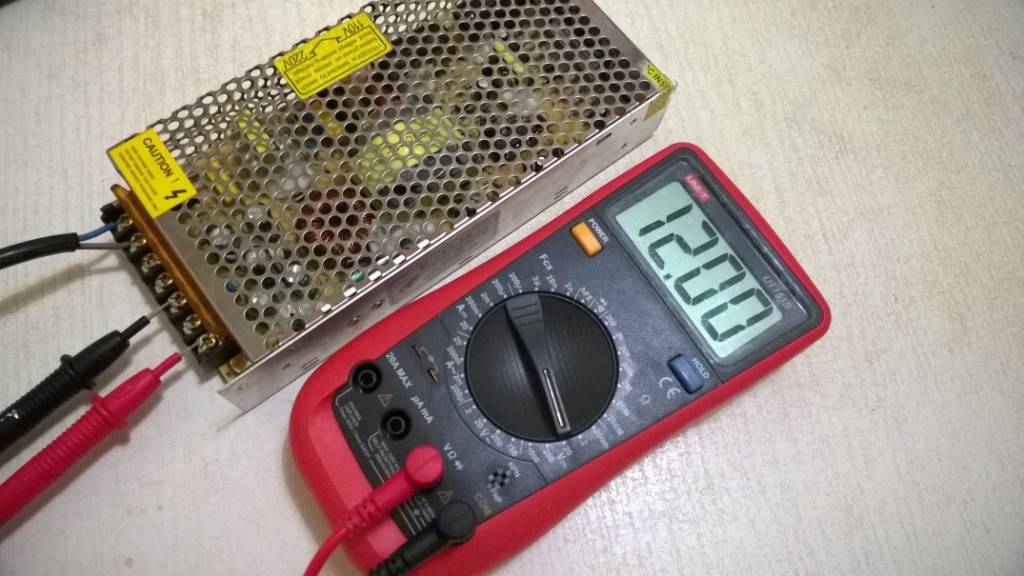

Для переделки в зарядное устройство из блока питания светодиодных лент желательно выбирать блок мощностью не менее 100 Вт. В нашем случае под рукой оказался неплохой блок на 120 Вт.
Просто так взять и напрямую подключать клеммы аккумулятора не стоит. Блок питания рассчитан на работу со светодиодными лентами с напряжением в 12 В, а для нормальной зарядки автомобильного аккумулятора нужно его поднять до 14-14,5 В.

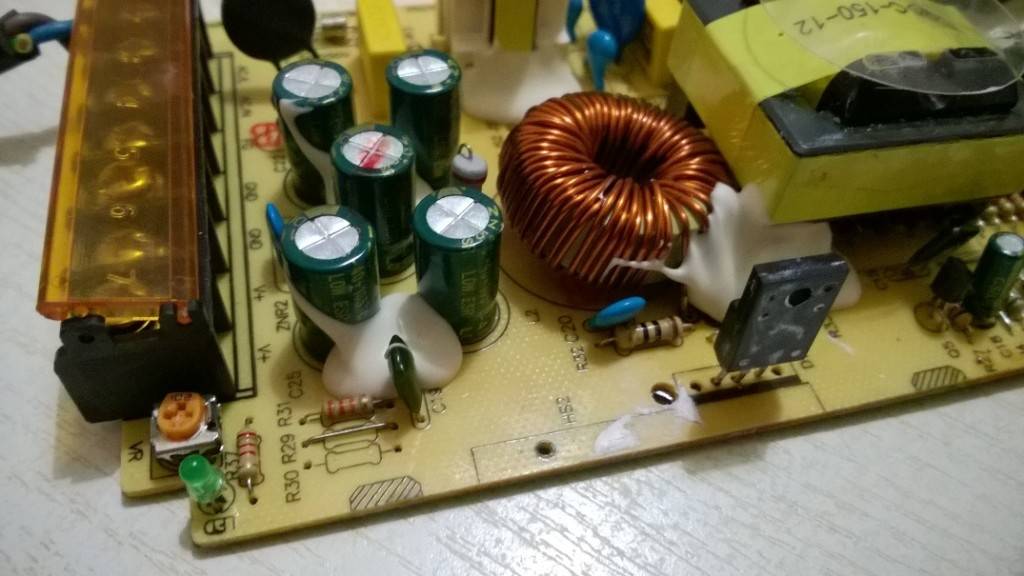

Зачастую в подобных блоках питания есть небольшой подстроечный резистор, который находится между клеммами и светодиодом. На нашей плате он обозначен как VR. Им можно откорректировать работу блока и немного поднять выходное напряжение.

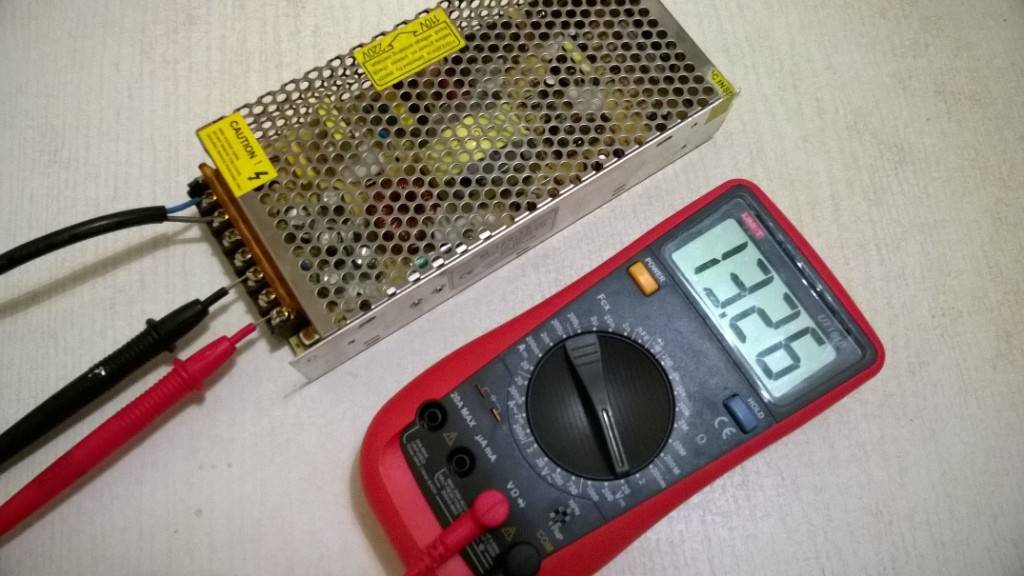

Если выходное напряжение достигло, хотя бы 14 В, таким блоком питания уже можно пользоваться как зарядным устройством. Но надо помнить, что блоки почти всегда немного отличаются номиналом используемых деталей и не всегда подстроечным резистором можно дотянуть до 14 В. Наш блок был способен выдать максимальное напряжение лишь в 13,26 В.

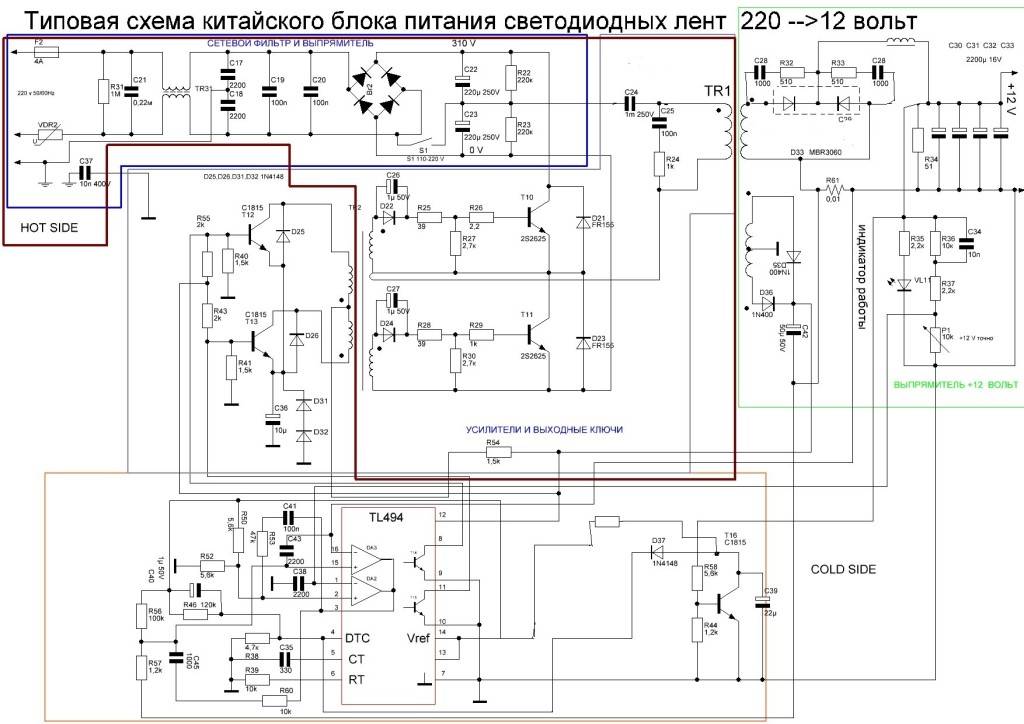

Для удобства стоит добавить сюда типовую схему блока питания светодиодных лент, она поможет нам в дальнейшем лучше ориентироваться.
Еще раз напоминаем, что номиналы разных блоков немного отличаются, но сама схема практически неизменна.
Дальнейшая переделка блока может пойти по двум различным путям:
- Замена подстроечного резистора на резистор с чуть большим максимальным сопротивлением;

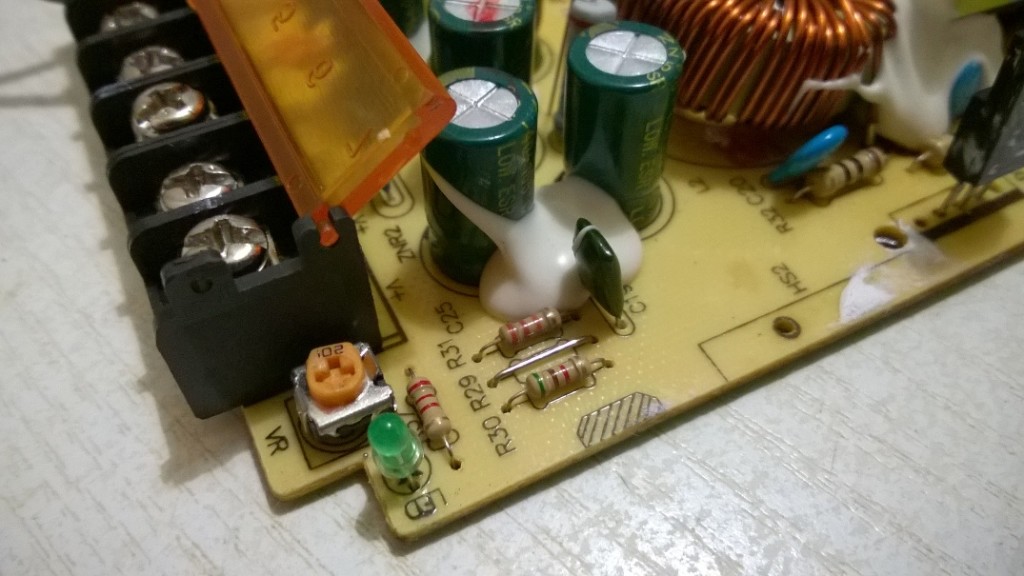

- Замена резистора R30 на плате (R37 на схеме) резистором с чуть меньшим сопротивлением.
Если под рукой есть другой подстроечный резистор, тогда переделка блока займет не более 10 минут, достаточно его заменить и настроить. В случае с подменой резистора R30 необходимо произвести ряд простых манипуляций, например подобных тем, с помощью которых была произведена переделка блока питания ATX в зарядное устройство.
Об этом читаем ниже:
Подстроечный резистор VR оставляем в максимальном положении.

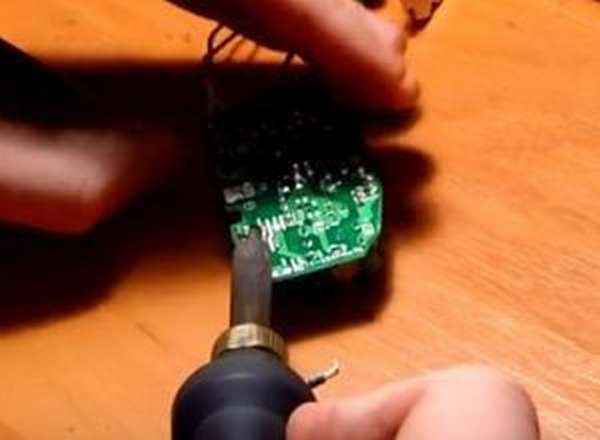

Выпаиваем R30 с платы блока питания.

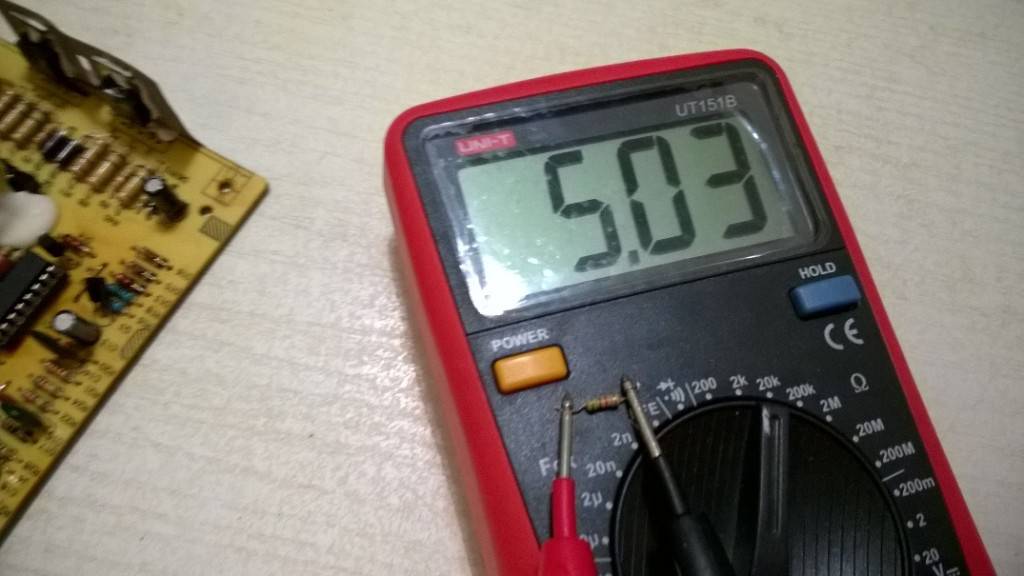

Измеряем его сопротивление: оно составило – 5 кОм (для разных блоков питания эти номиналы могут отличаться).
Берем переменный резистор на 10 кОм и настраиваем его на 5 кОм.

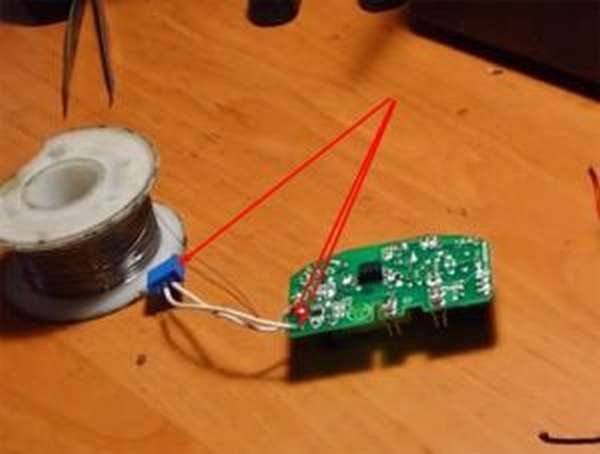

Подпаиваем его на место резистора R30.

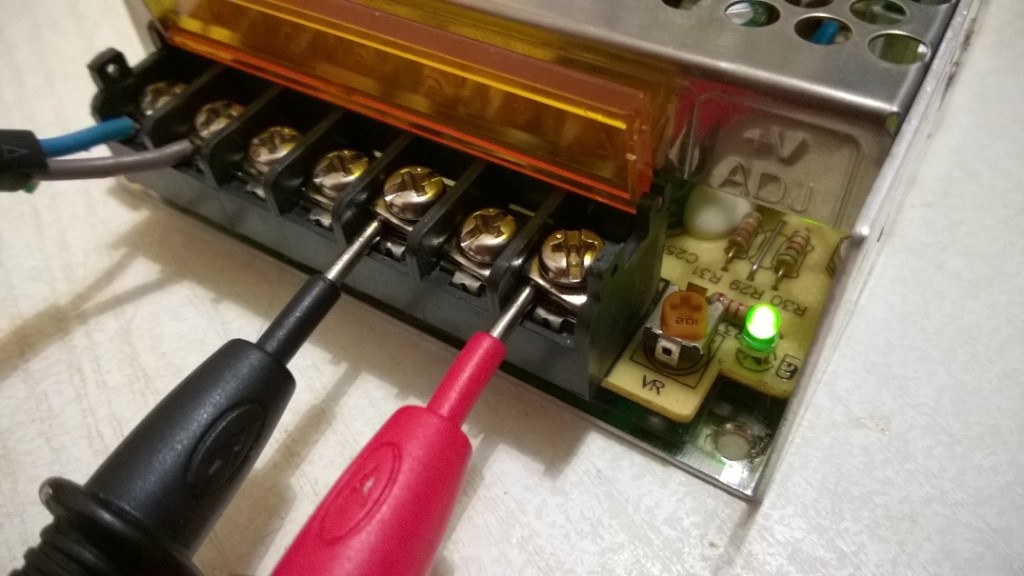

Вращая ручку, добиваемся показания вольтметра — 14,5 В, (при экспериментах стараемся не подымать напряжения выше 16 В т.к. выходные конденсаторы имеют максимальное рабочее напряжение 16 В).
Выпаиваем наш переменный резистор и измеряем его сопротивление. У нас оно составило — 4,5 кОм.
На место R30 ставим постоянный резистор с таким же номиналом, поскольку 4,5 кОм подобрать не получилось, решено было поставить резистор на 4,6 кОм.
Как видим, из за того, что мы впаяли R30 на 4,6 кОм, а не 4,5 кОм выходное напряжение немного изменилось, стало чуть ниже — 14,0 В, что тоже неплохо и допустимо.
Подстроечным резистором можно будет сбить напряжение до 12 В если будет нужда использовать этот блок по назначению — запитывать светодиодные ленты.
Оставляем 14 В и собираем блок питания, подключаем аккумулятор к выходу БП. Зарядка аккумулятора идет постоянным напряжением, меняется лишь сила тока. Для контроля процесса зарядки можно подключить цифровой вольтамперметр. Ток при зарядке разряженного аккумулятора может достигать 7-8 ампер, со временем заряда он постепенно снижается.
Блок питания вначале процесса зарядки немного греется, т.к. сильно нагружен и у него нет активной системы охлаждения. Если такой блок пытаться установить в самодельный корпус, то необходимо предусмотреть установку дополнительного вентилятора.
Такое зарядное устройство очень боится переполюсовок, для защиты блока на выходе можно использовать вот эту интересную схемку.
ТИПОВЫЕ СХЕМЫ ВКЛЮЧЕНИЯ ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП
Ниже предоставлены популярные схемы экономичных ламп дневного света, все они сделаны по одному принципу и, как правило, очень похожи.
Схема энергосберегающей лампы Osram
Схема энергосберегающей лампы Philips
Возможная схема включения ламп PHILLIPS
Выход из строя батареи аккумуляторного шуруповерта или другого электроинструмента – событие не самое приятное, особенно если учесть, что стоимость замены этого элемента соизмерима с ценой нового прибора. Но быть может, незапланированных расходов удастся избежать?
Это вполне возможно, если заменить аккумулятор простеньким самодельным блоком питания импульсного типа, с помощью которого инструмент можно будет запитывать от сети. А комплектующие для него можно найти в доступном и повсеместно распространенном изделии – люминесцентной (иначе — энергосберегающей) лампе.
Согласно , в цоколе каждой из них предусмотрен так называемый электронный балласт
– миниатюрная схема, предотвращающая мигание лампы во время включения и обеспечивающая постепенный разогрев катодных спиралей. Благодаря ей находящийся в колбе газ испускает свечение с частотой от 30 до 100 кГц.
КЛЛ в разобранном виде
Вид люминесцентной лампочки изнутри
Устройство энергосберегающей лампы на примере изделия от Camelon
Работа на столь высоких частотах значительно увеличивает коэффициент энергопотребления, доводя его практически до единицы, чем и обусловлена высокая экономичность ламп данного типа. Дополнительными преимуществами высокочастотного электричества является отсутствие воспринимаемого человеческим ухом шума и электромагнитного поля.
В зависимости от того, как спроектирован , она может сразу загораться с полным накалом, либо выходить на максимальную яркость постепенно. Иногда для этого требуется одна или две минуты, что, конечно, не очень удобно. Время разогрева лампы производителями не указывается, и покупатель имеет возможность проверить его, только начав пользоваться изделием.
Подавляющая часть балластных схем, по сути, являющихся преобразователями напряжения
, собирается на полупроводниковых транзисторах. В дорогих лампах применена более сложная схема, в дешевых – упрощенная.
Вот чем можно поживиться, имея на руках годную или перегоревшую люминесцентную лампу:
- биполярные транзисторы, рассчитанные на напряжение до 700 В и токи до 4 А, часто уже с защитными диодами (D4126L или аналогичные);
- полевые транзисторы (встречаются довольно редко);
- импульсный трансформатор;
- дроссель;
- двунаправленный динистор, аналогичный сдвоенному динистору КН102;
- конденсатор на 10/50В.
Некоторые виды электронного балласта энергосберегающих ламп при сборке самодельного блока питания выступают не просто источником комплектующих, но представляют собой значительную часть схемы, которую остается только немного дополнить и изменить.
Не очень удачными считаются преобразователи, имеющие в своем составе электролитические конденсаторы. Именно эти элементы особенно часто становятся причиной поломок в электронных устройствах.
Ремонт питающего устройства настольного компьютера
Сегодня наибольшее распространение для питания настольных (десктопных) конструкторов получили устройства «АТХ» различной мощности. Поводом для их ремонта должно послужить:
материнская плата не запускается (компьютер полностью неработоспособен);
вентилятор охлаждения самого устройства не вращается;
блок многократно «пытается» самозапуститься.
Перед началом ремонта устройств «АТХ» необходимо собрать нагрузочную схему (рисунок). Ремонт осуществляют в следующей последовательности:
- устройство вынимается из компьютера и с него снимается кожух;
- пылесосом и кисточкой удаляется пыль с электронных плат и поверхностей деталей;
- производится внешний осмотр электронных элементов и печатных плат;
- подключается нагрузочное устройство.
Если при включении лампа ярко вспыхивает и продолжает гореть, значит из строя вышел диодный мост в высоковольтной части или фильтрующий конденсатор. Возможно перегорание высоковольтного трансформатора.
Если предохранитель цел, то причиной неработоспособности может быть:
- выход из строя транзисторов генератора импульсов;
- неисправность ШИМ-контроллера.
В этих случаях проще приобрести новое устройство, которое в зависимости от мощности, стоит от 600…800 рублей.
При многократном самозапуске устройства причиной неработоспособности обычно является вход из строя стабилизатора опорного напряжения. При этом система компьютера не может пройти режим самотестирования отключает и включает модуль питания.
Помогите разобраться. Power Man IP-P350AJ2-0, «горячие» электролиты 680×200 Ost, один «горячий» W12NK90Z, «холодные» два SBL4045PT, один MBR2010OPT. Микросхемы ШИМ – GM3843, дежурка – ICE2A0565Z, супервайзер – WT7510. Дежурка 5,12V «чистая», а выходные 5V и 12V пульсируют. Заменены все электролиты кроме «горячих». Снятые все проверены – целые! Проверены «горячие» на С и ESR, в норме. Sparkman SM-350W, «горячие» электролиты 220×200 CapXon, там же два C4106 + один C3866, «холодные» два CEP703AL, F12C20C, 85L304OPT. ШИМ – TL494CN. Дежурка 5,02V «чистая», а выходные 5V и 12V пульсируют.
2461 просмотр
Извиняюсь, забыл, здесь rom.by/forum/delux_dlp-440w_treshchit_silovoj_trans_prygajut видимо аналогичная неисправность была. Только вот решение не понятно.
Там другой БП и схемотехника другая. У вас в первом, в цепи питания 3843 мелкий электролит 10-22мкФ точно проверен?А питание самого ШИМа случайно не прыгает, на 7выводе? Ставлю туда на 47, да и керамикой можно зашунтировать. А во втором гляньте электролит в цепи питания 494, там обычно 47мкФх50В. у меня было как-то после остановки вентилятора и замены почти всех электролитов, упустил именно этот в питании ШИМа. А он высох – осталось 0,2мкФ вместо 47 Поведение было как у ваших.
