Дренажные трубы для отвода грунтовых вод: виды, цены, производители и технология монтажа

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

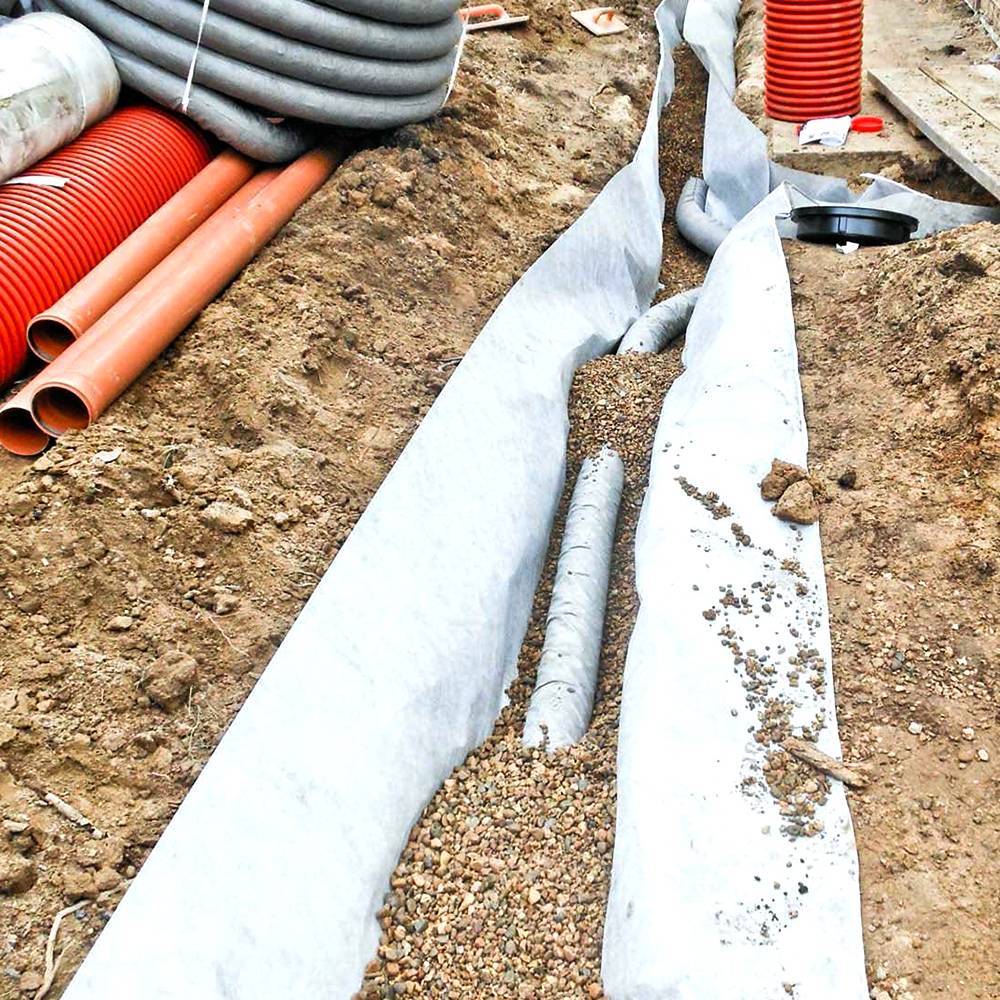

Дренажная система помогает избавиться от избытка воды на участке

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

• повышенная влажность грунта;
• формирование плесени;
• затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
• формирование мерзлоты;
• появление луж на мощеных покрытиях;
• образование наледи на пешеходных дорожках;
• загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

• асбестоцементными;
• керамическими;
• пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

1. Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
2. Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
3. Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
4. Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала	Цена, руб./пог.м
Асбестоцемент	258,2
Керамика	650
Пластик	237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

1. Длительные сроки службы.
2. Высокий показатель прочности.
3. Полная неуязвимость перед коррозией.
4. Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
5. За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
6. Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
7. Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
8. Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

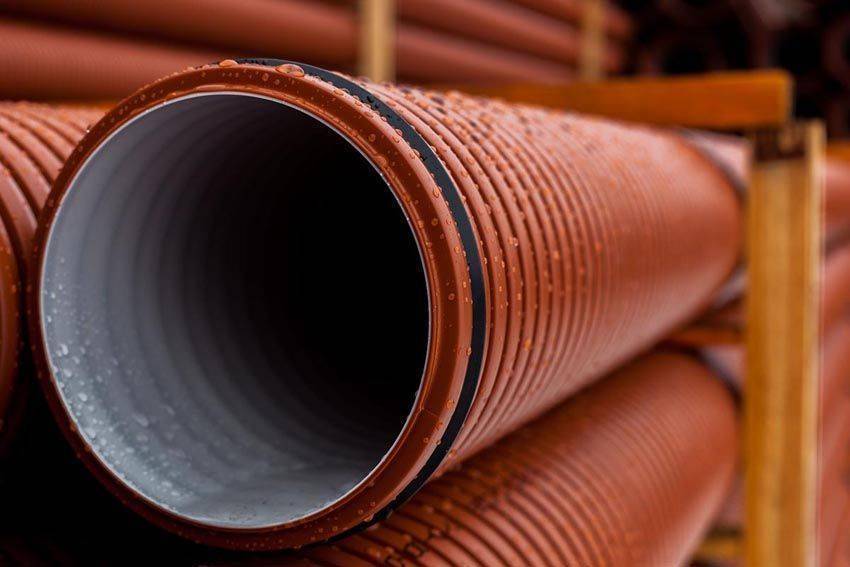

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

Ассортимент пластиковых труб включает несколько категорий изделий:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Перфорация дренажных труб

Отвод грунтовых вод с помощью дренажной системы – это самотек воды по трубам, в которую они проникают через отверстия. Именно для этого в дренах и делается перфорация. Ее можно сделать своими руками с помощью сверления, а можно приобрести готовые перфорированные изделия, что гораздо проще в плане будущего монтажа.

При этом необходимо понимать, что сама перфорация – это определенное расположение отверстий определенной площади. По месту расположения отверстий дренажные трубы делятся на четыре группы:

1. С перфорацией на 360°. Это универсальный материал, который обычно используют в районах с высоким уровнем грунтовых вод. Располагаются отверстия с шагом по окружности, равным 60°.
2. С перфорацией 240°. Здесь одно требование – производить укладку неперфорированной стороной вниз.
3. С перфорацией 180°. Такие трубы называют «половинками». Их обычно используют для отвода ливневых вод.
4. С перфорацией 120°. Это узкоспециализированная разновидность, поэтому ее на загородных участках не используют.

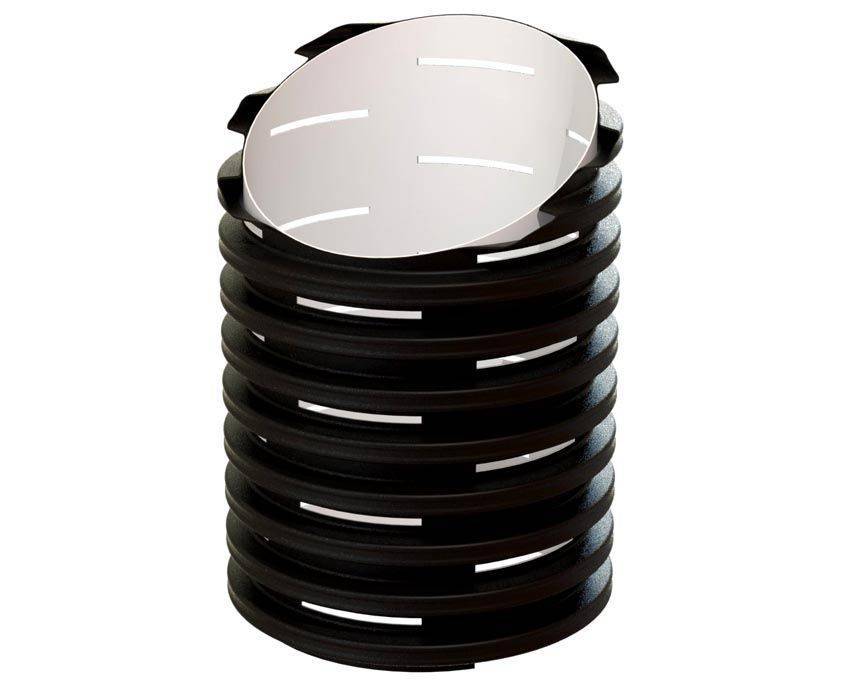

Перфорация в дренах

Дрен для ливневой канализации

Для отведения талых и дождевых вод от фундамента и цоколя здания используются ливнесточные трубы. При обустройстве надземной или подземной ливневой канализации вместе с трубами устанавливают желоба, лотки и дождеприемники. Такие системы позволяют защитить строение от негативного воздействия воды и продлить срок его эксплуатации.

Материалы, которые используются в этих целях, должны быть особо прочными, устойчивыми к ультрафиолету и различным механическим воздействиям, выдерживать перепады температуры и не реагировать на химические элементы, которые могут присутствовать в осадках.

Водостоки, в большинстве случаев, обустраивают с использованием чугунных, полимерных и железобетонных труб

При этом важно учитывать объем проходящей воды, при правильном подборе диаметра изделия можно предотвратить переполнение ливнестока.

Виды труб, плюсы и минусы

В первую очередь трубы для дренажа участка разделяются на группы, изделия в каждой из которых отличаются по роду материала:

• асбестоцементные;
• керамические дренажные трубы с перфорацией по всей протяженности изделий;
• полимерные.

Но уже некоторое время первые два вида практически вышли из обихода, потому как популярность пластиковых аналогов стремительно растет. Недостатки асбестоцементных и керамических изделий довольно красноречиво объясняют такое положение дел:

1. Излишне большой вес, что очень сильно затрудняет не только транспортировку материала, но еще и процесс монтажа дренажной трубы. Для этого обычно приходится задействовать спецтехнику.
2. Непростая технология укладки труб с необходимостью перфорации. В результате самостоятельно выполнить монтаж крайне сложно.
3. Сравнительно небольшой срок эксплуатации (в среднем 20-30 лет).

Полимерные коммуникации встречаются в двух исполнениях: ничем не покрытые перфорированные трубы для дренажа и обернутые фильтрующим материалом. Если задействуется фильтр, то отмечается более высокая степень эффективности функционирования системы, так как специальный материал задерживает крупные и мелкие частицы загрязнений, песок, что, в свою очередь, значительно снижает вероятность скорого заиливания трубопровода изнутри.

На фото пластиковая перфорированная труба с кокосовым волокном в качестве фильтрующего покрытия

Классифицируются полимерные коммуникации и на основании различий в исходном материале. Это может быть полипропилен, полиэтилен, изделия из поливинилхлорида (ПВХ). Полиэтиленовые исполнения встречаются в двух вариациях: высокого и низкого давления (ПВД и ПНД). По степени популярности несколько проигрывают изделия из полипропилена, но лишь незначительно.

Различают полимерные трубы для дренажа участка по конструктивным особенностям:

• однослойные исполнения;
• двухслойные.

Каждый из этих вариантов характеризуется определенным уровнем кольцевой прочности. Существуют разновидности, отличные между собой по степени жесткости:

• гофрированная труба для дренажа гибкая (длина варьируется в пределах 40-50 м, для удобства транспортировки изделия выпускаются в бобинах);
• жесткие коммуникации (производятся отрезами по 6 и 12 м).

Пластиковые исполнения дренажных труб для отвода грунтовых вод отличаются рядом преимуществ:

1. Высокие прочностные характеристики. В большей мере это касается двухслойного варианта. Повышенная степень выносливости обусловлена присутствием ребер жесткости, которые способствуют равномерному распределению оказываемой на трубопровод нагрузки.
2. Очень длительный срок эксплуатации без признаков внешних деформаций и потери изделием своих основных свойств (50-60 лет).
3. Высокая степень устойчивости к воздействию агрессивных веществ, которые нередко в больших количествах находятся в почве, а также стойкость к образованию коррозии.
4. Малый вес, что позволяет самостоятельно справиться с задачей по монтажу трубопровода.
5. При наличии защитного фильтрующего материала повышается эффективность функционирования таких коммуникаций.
6. Невысокие расходы на обустройство дренажной системы. Это объясняется отсутствием необходимости приглашать специалистов для установки труб, а дополнительно к тому отмечается сравнительно небольшая стоимость таких изделий. В особенности, если сравнить длительность эксплуатации с аналогами. Так, в случае с асбестоцементными или керамическими коммуникациями замена трубопровода должна производиться в три раза чаще, нежели изделий из пластика.

Виды дренажных труб из пластика с перфорацией

Дополнительно ко всему сказанному вполне можно добавить еще один положительный момент – широкий ассортимент, что позволит выбрать трубы для системы дренажа участка в соответствии с требованиями и условиями эксплуатации.

Зачем нужны дренажные трубы для отвода грунтовых вод — нюансы, принцип работы

Главным назначением любой дренажной системы является осушение земельного участка путем удаления избытка влаги, которая образуется:

• После обильного дождя;
• Снеготаяния. Нередко талые воды становятся причиной наводнения, и требуется их оперативный отвод;
• После полива;
• Из-за высоких грунтовых вод.

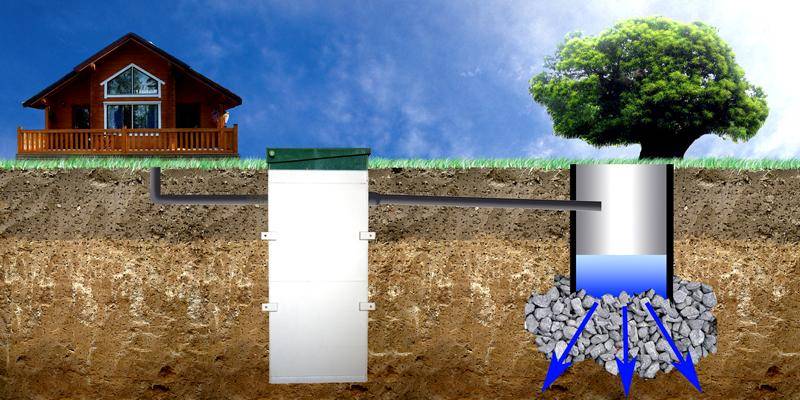

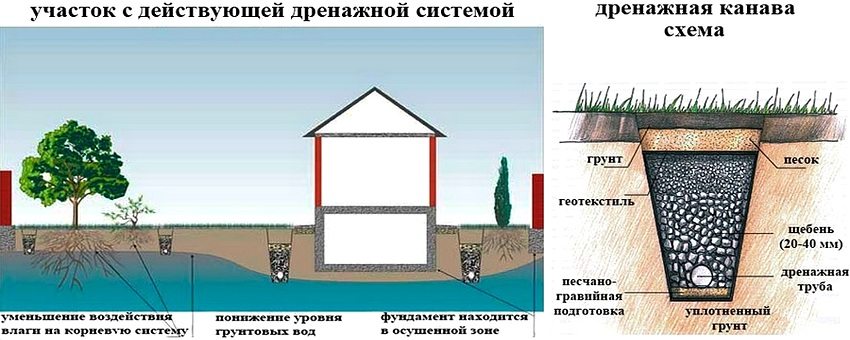

Отвод избытка воды

Избыток влаги приводит к:

• Гибели растений. Излишняя влага снижает количество кислорода и питательных веществ в почве, без которых рост растений приостанавливается либо вообще прекращается;
• Деформации садовых дорожек и грядок;
• Просадке здания из-за размягчения грунта.

Монтаж системы, состоящей из дренов нужного диаметра, соединяемых под определенным углом, позволяет избежать всех перечисленных негативных явлений. Благодаря ее наличию производится своевременный отвод грунтовых вод, а также другой влаги, скопившейся на участке.

Отличительной особенностью дренов является наличие специальных отверстий, располагающихся с заданным шагом. Эти отверстия используются для сбора избыточной влаги и передачи ее до заранее выбранного места.

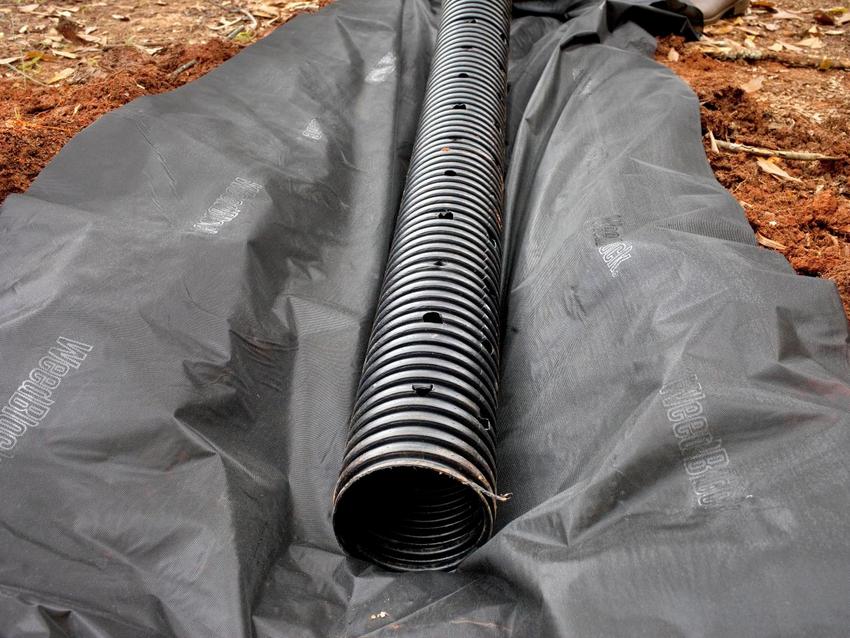

Специальные отверстия гарантируют отвод воды

Типы труб для дренажа

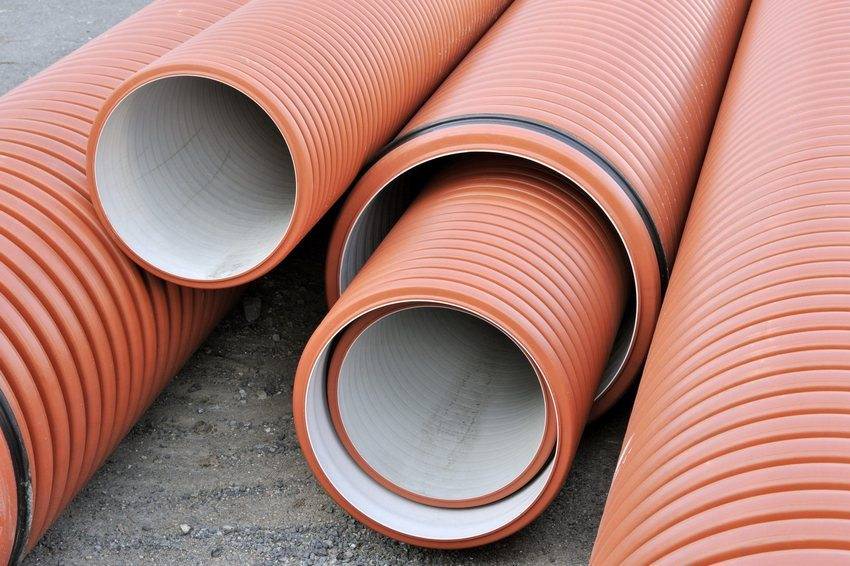

Различаются одностенные и двухстенные конструкции. Двухстенные трубы отличаются лучшими потребительскими характеристиками. В частности, они имеют гладкую внутреннюю поверхность, на которой не скапливаются загрязнения. Система, выполненная с такими конструкциями, отличается повышенной пропускной способностью Гофрирование на изделиях необходимо для хорошей кольцевой жесткости конструкции. Отверстия на трубах способствуют качественному осушению.

Рассмотрим также гофрированные конструкции со специальным фильтрующим материалом, выполненные из ПНД. Одностенные трубы для дренажа производятся в виде конструкций длиной 50-100 метров. Устанавливать их можно на глубину, не превышающую 4 метров. Двухстенные конструкции выпускаются длинной по 6 метров. Устанавливаются на глубину, не превышающую 8 метров. Эти изделия отличает повышенная способность удерживать внешние нагрузки.

Трубы для ливневой канализации

Ливневая канализация просто необходима, ведь она позволяет оградить здания от воздействия вод, позволяет не допустить возникновения луж на участке.

Трубы для этой системы подобрать относительно просто, ведь она не испытывает сильных внешних нагрузок, на нее не воздействуют сильные перепады температуры. По этой причине трубы для ливневой канализации не обязательно должны иметь улучшенные потребительские качества. Обычно применяются конструкции из полимерных материалов, в виду того, что их просто установить, они надежны и отличаются высоким сроком службы. Для канализации обычно используются конструкции из следующих материалов:

• ПВХ. Преимущества заключаются в простоте монтажа. Возможна самостоятельная установка. При этом не потребуется дополнительных инструментов. Конструкция обеспечивает отличный уровень герметичности;
• Пластиковые гофрированные изделия (несколько слоев). Выбираются преимущественно тогда, когда система устанавливается на большую глубину. Изделие отличает стойкость к внешним нагрузкам. Такие конструкции достаточно легки, а потому их просто транспортировать и устанавливать. Кроме того, они отличаются пластичностью

На данный момент существует большой выбор труб для обустройства ливневой канализации на участке. Любой человек может выбрать продукцию, соответствующую специфике каждой отдельной канализации и каждой отдельной системе дренажа. Достаточно зайти в магазин соответствующей направленности.

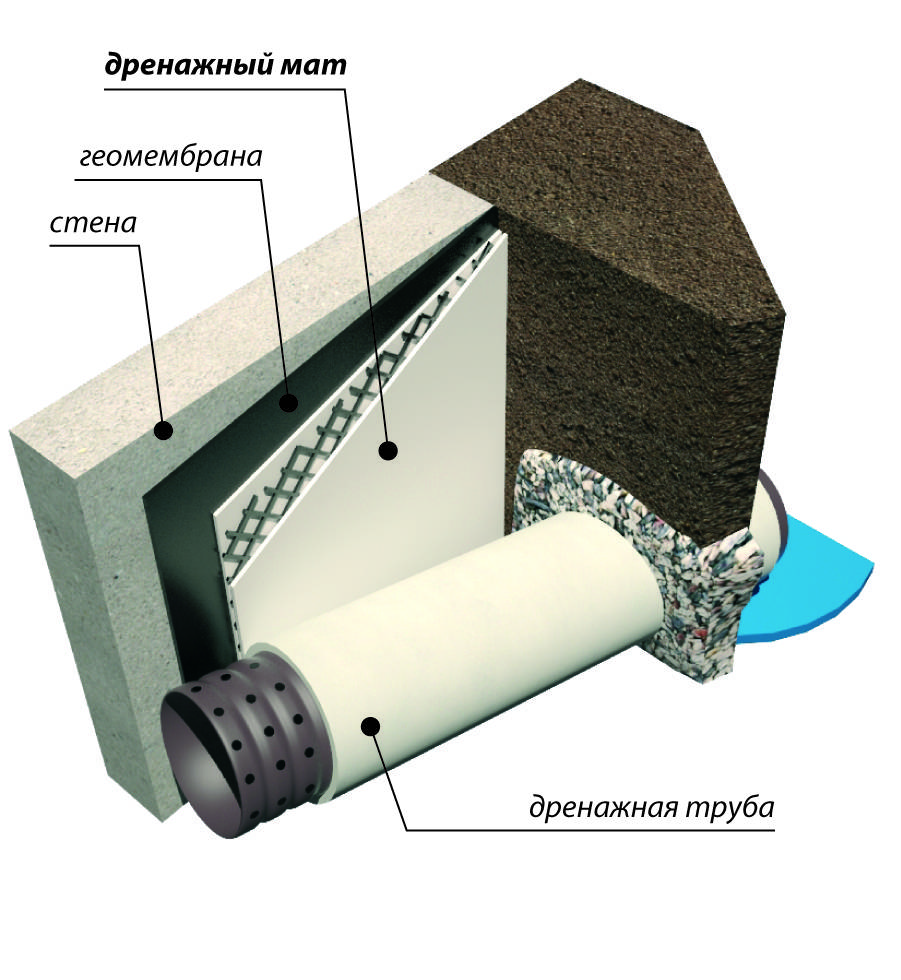

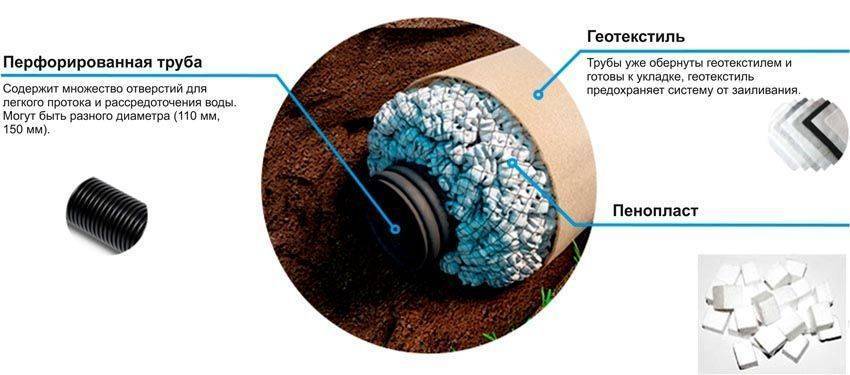

Особенности дренажных гофрированных труб с геотканью

Основным преимуществом геотекстиля можно назвать его совместимость с любым типом труб, независимо от материала изготовления. Этот материал паропроницаем, что создает дополнительный воздухообмен и предотвращает развитие плесени и грибка. Сам по себе геотекстиль не впитывает влагу, а лишь помогает перенаправить ее к дренажной трубе. Он устойчив к живым микроорганизмам, содержащимся в почве и совершенно не интересен грызунам. Это способствует долгому сроку службы, практически равному долговечности пластиковых и полипропиленовых труб.

Стоит отметить, что при использовании геотекстиля срок между чистками дренажа возрастает в 4-6 раз.

Геотекстиль необходимо укладывать в траншею перед подсыпкой и прокладкой дренажа

Преимущества

• Срок эксплуатации 50 лет, это гарантированный производителем. Как известно, полиэтилен, например, может под землей прослужить до 100 лет.
• Высокая прочность, которая обеспечивается гофрированной конструкцией.
• Гладкая внутренняя поверхность, обеспечивающая беспроблемный сток воды.
• Полимеры не гниют и не ржавеют.
• Простота монтажного процесса за счет небольшого удельного веса изделий.
• Гофрированные дренажные трубы продаются в бухтах, их длина варьируется в пределах 40-100 м. Это дает возможность прокладывать водоотвод без стыков.
• Фильтрующее покрытие создает условия, при которых дренаж не будет заиливаться.

Именно все эти достоинства стали причиной, по которой асбоцементные и керамические трубы в системах дренажа сегодня уже не используются. К тому же цена пластиковых труб в разы меньше, чем у двух остальных видов. И это тоже еще один большой плюс.

Какую выбрать дренажную систему: скрытую или поверхностную

Выбор способа монтажа зависит не только от финансовых возможностей, но и от особенностей почвы, периметра усадьбы и эстетических пожеланий. Скрытый водоотвод применяется для экономии пространства и использования его в своих целях. Глубинная прокладка не портит ландшафт и отличается хорошей производительностью.

Дренаж может устанавливаться как вокруг всей территории, так и по периметру фундамента. Цена скрытого дренажа немного выше, чем поверхностного, но траты полностью окупают себя.

Установка поверхностного осушительного канала предпочтительна для глинистого грунта, где после осадков образовываются лужи и застой грунтовых вод. Затраты на его установку значительно ниже, нет необходимости в оборудовании смотровых колодцев.

Суть работы заключается в создании траншеи по всему периметру двора, куда укладываются специальные лотки. Сверху траншея закрывается решетками и при необходимости их можно легко снять для очистки канала.

Основательно подойдя к выбору дренажных труб и монтажу водоотвода, можно обезопасить свой дом от разрушения, сезонного затопления погребов, порчи грибком и плесенью сооружений. Отсутствие застоя воды позволит провести высадку растений, исключив при этом порчу корней и их гниение. Дренажные устройства легко вписываются в ландшафт дачи и не требуют больших затрат на обслуживание.

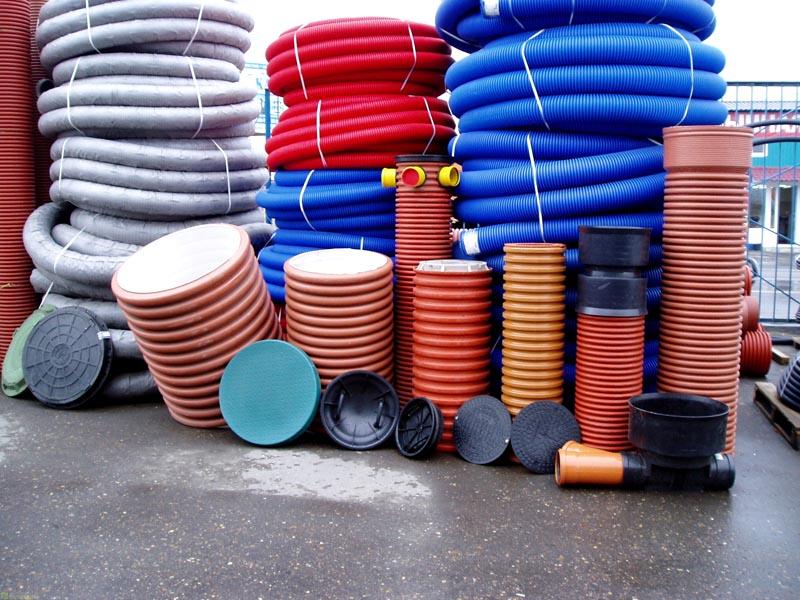

Особенности продукции для дренажа различных фирм

Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.

При выборе дренажных труб следует изучить предложения ведущих производителей

Дренажные трубы «Перфокор»

Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.

Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.

«Перфокор» – дрены неизменно высокого качества

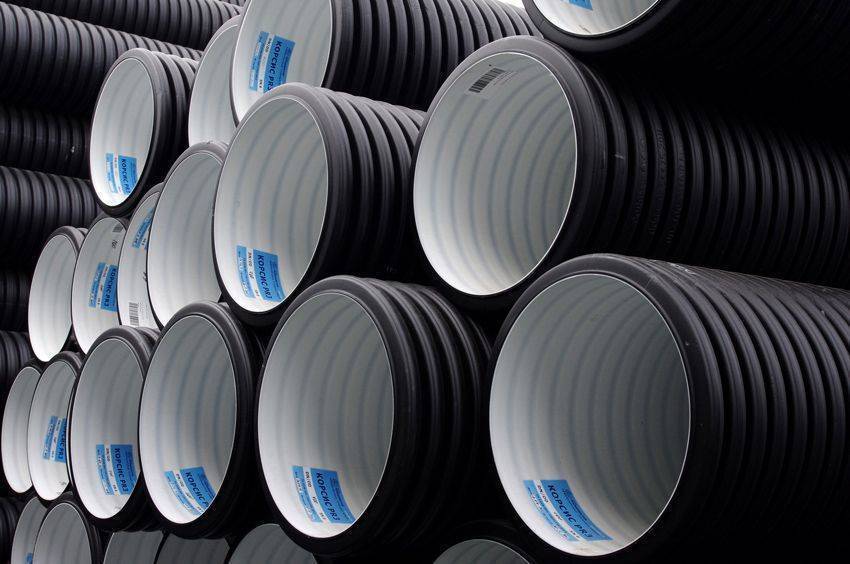

Продукция «Корсис»

Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.

Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.

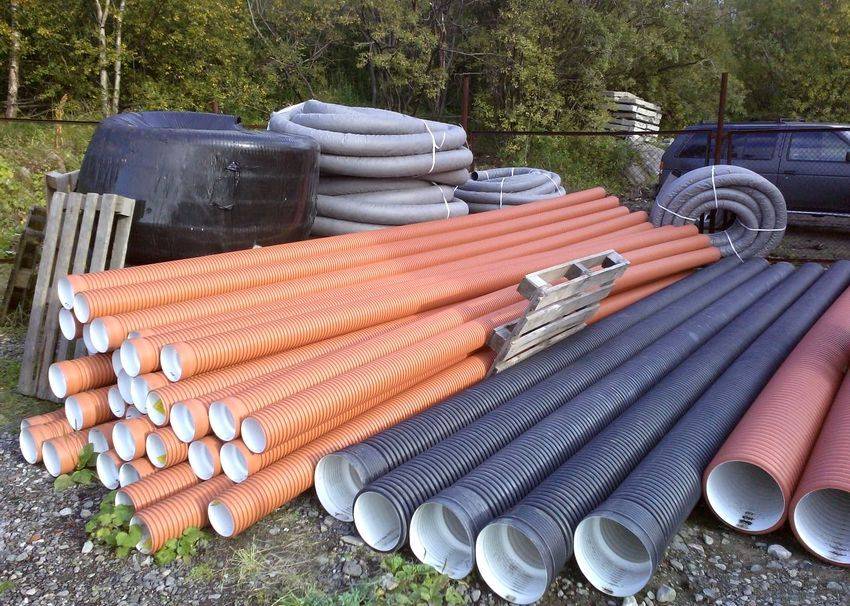

Трубы «Корсис» могут иметь большой диаметр

Изделия «Прагма»

В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.

Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.

«Прагма» отвечают европейским и российским стандартам

Трубы «Софтрок»

Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.

Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля

Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог

м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.

Дрены «Софтрок» – многокомпонентная система

Дрены «Uponor»

Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.

Фасонные изделия позволят сформировать дренаж нужной конфигурации

Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.

Правила монтажа

Основное правило монтажа – это создание угла наклона в сторону дренажного колодца, потому что дренаж – система самотечная. Если собирается многоуровневая сеть, то осушительные дрены подсоединяются к основному водостоку также под углом. Стандартная величина угла: 2-7°. И чем длиннее будет собираться дренажный водоотвод, тем меньше должен использоваться угол наклона. Потому что на 100 м длины при угле в 7° разность расположения концов трубопровода будет составлять 7 м. А это большой объем земляных работ, плюс слишком глубоко придется выкапывать траншеи. Поэтому в таких ситуациях лучше использовать угол меньшего значения.

И другие требования к прокладке.

• Сборный колодец устанавливается в самом низком месте участка. Его обычно снабжают откачивающим насосом, который выводит воду за пределы участка.
• В местах, где происходит соединение дренажных труб в одну систему, обязательно устанавливаются смотровые колодцы. Обычно через них производится чистка дренажа. Если система водоотвода малозаглубленная, то в качестве смотрового колодца можно использовать обычные или дренажные трубы диаметром 500 мм. Если система проложена глубоко, то придется устанавливать специальные колодцы, в которые может поместиться один человек.
• Соединять между собой трубы, особенно основного водоотвода и второстепенной дрены, можно при помощи фитингов, а можно обычной вставкой торца трубы меньшего диаметра в бок трубы большего диаметра. Для этого в основном трубопроводе вырезается отверстие под диаметр малой трубы, куда она и вставляется. При этом нет необходимости заботиться о том, чтобы их соединение было герметичным. Главное – это защита при помощи фильтрующих материалов. Отверстия и щели, наоборот, будут являться дополнительной перфорацией. Точно также могут, соединяются и дрены со смотровыми колодцами.

Основные материалы для изготовления дренажных труб

Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.

Материал труб может быть различным

ПВХ

Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.

К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.

Пример дренажной системы из ПВХ

ПНД

Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:

• Способны прослужить 50 лет;
• Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
• Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
• Позволяют сформировать дренаж любой протяженности и конфигурации;
• Отличаются хорошей пропускной способностью;
• Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.

Дрены из ПНД обладают высокой пропускной способностью

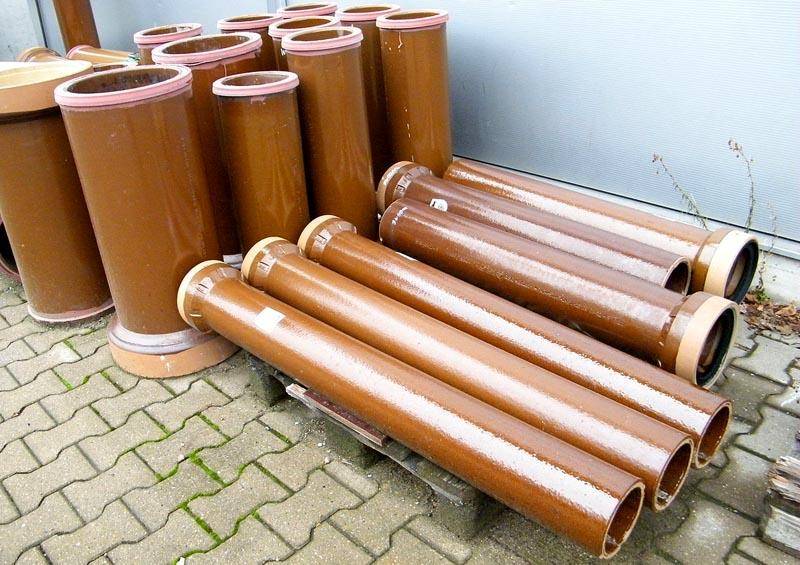

Керамические

Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.

Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.

Изделия из керамики используются редко

Полипропилен

Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.

Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.

Полипропиленовые дрены соединяются с помощью специального оборудования

Трубы с кокосовой обмоткой

Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.

К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.

Кокосовая обмотка – качественный фильтр

Хризотилцементные (асбестоцементные)

Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:

• Способны долго прослужить;
• Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
• Легко монтируются;
• Доступны;
• Обладают оптимальной проходимостью.

К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.

Хризотилцементные работают всей поверхностью

Перфорация

Труба для дренажа грунтовых вод и для ливневки так называется потому, что в ней присутствуют отверстия, чрез которые вода из грунта проникает в системы водоотвода. Существуют определенные нормы, касающиеся размеров отверстий и мета их расположения. Перфорация на трубах имеет два вида: круглые отверстия диаметром 1,5-5,0 мм и прорези шириною 5 мм. Длина последних не является величиной стандартной.

Что касается места расположения, то чаще всего многие производители между перфорацией выдерживают угол в 60°. Но и это не стандарт. Чем больше диаметр дренажной трубы, тем больше отверстий или прорезей будет на ней. Обычно отверстия делают на гладких изделиях, прорези на гофрированных. При этом прорези обязательно попадают на нижнюю волну гофры.

Особенности продукции для дренажа различных фирм

Прежде чем купитьдренажные трубы, стоит познакомиться с особенностями продукции ведущих производителей. В их каталогах представлена продукция различного типоразмера, позволяющая сформировать систему отвода воды нужной конфигурации. Предлагаем ознакомиться с особенностями и преимуществами изделий, выпускаемых под известными торговыми марками.

Дренажные трубы Перфокор

Производитель предлагает качественные перфорированные изделия из полиэтилена, позволяющие обеспечить своевременный отвод воды в течение длительного времени. Наличие двух слоев способствует повышению стойкости изделий к воздействию атмосферных осадков. Жесткость изделий составляет SN4-SN8.

Выпускаемые на территории России дренажные трубы Перфокор полностью отвечают требованиям ТУ 2248–004–73011750–2007. Допускают соединение посредством муфты и уплотнительного кольца либо посредством сварки. Для формирования дренажной системы нужной конфигурации могут использоваться фасонные детали «Корсис». Для соединения дренов диаметром 110–160 мм стоит приобрести муфты ECOPAL.

«Перфакор» – качество которому стоит доверять

Продукция «Корсис»

Производитель специализируется на выпуске изделий, предназначенных для монтажа ливнестока и безнапорной канализации. Для изготовления дренов используется полиэтилен высокого качества. Трубы имеют двойную стенку, состоящую из наружной черной гофры и гладкой внутренней поверхности. У контуров PR-2 и PR-3 внутренний слой выполняется желтым.

Для соединения элементов производитель предлагает фасонные компоненты «Корсис». У больших диаметров (250-1200 мм) предусмотрен приваренный раструб, что позволяет выполнить соединение дренажных труб между собой с использованием одного уплотнительного кольца. Соединение элементов меньшего диаметра производится с использованием муфты и двух резиновых кольцевых уплотнителей.

«Корсис» – качественная продукция

Изделия «Прагма»

PipiLife под товарным знаком «Прагма» выпускает качественный дренаж, изготавливаемый из специального вида полипропилена (PP-b). Особая структура позволила придать материалу достаточную ударопрочность и стойкость большим температурным колебаниям (от -60°C до +100°C).

Благодаря высокой кольцевой жёсткости(8 кН/м²) допустима прокладка в тяжелых условиях. К преимуществам продукции «Прагма» следует отнести:

1. Простоту монтажа.
2. Возможность подгона элементов под нужный размер.
3. Допустимость соединения с бетонными и полимерными колодцами.

Монтажные работы могут выполняться без привлечения спецтехники.

«Прагма» – основа качественного дренажа для грунтовых вод

Особенности «Софтрок»

Для изготовления труб для дренажа грунтовых вод «Софтрок» используется технология компании SoftRock. Могут использоваться для устройства закрытого дренажа. Система состоит из гибких перфорированных труб с пенополистироловым наполнителем. Форма последнего зависит от производителя. Такое конструктивное исполнение позволяет отказаться от использования щебня и способствует повышению эффективности системы на 20–50%.

Конструктивное исполнение SoftRock

Uponor: широкий выбор типоразмеров

Компания предлагает изделия, предназначенные для устройства дренажа около зданий, на с/х угодьях и дорогах. Изготавливаются различного типоразмера. Трубы могут быть:

1. Однослойными из ПВХ с гофрированным покрытием. Имеют характерный цвет слоновой кости;
2. Двухслойными из прочного полиэтилена. Бывают черными и коричневыми. У последних предусматривается кокосовое покрытие.

Uponor – решение для дренажных конструкций различного назначения

Гофрированные дренажные трубы с геотканью

Чтобы защитить перфорированные элементы дренов от засора широко используют геоткань. При ее наличии становится возможным монтаж дренажной системы на песчаной и суглинистой почве.

Плотность используемой геоткани зависит от назначения дренажа. Возле частного дома может использоваться геотекстиль, имеющий плотность до 200 г/кв.м, хотя при желании можно приобрести более плотный материал (до 600 г/кв.м).

Оплетка из геоткани позволяет:

• Усилить основание;
• Защитить поверхность от возможного повреждения;
• Повысить качество дренажа;
• Отфильтровать примеси, присутствующие в грунтовых водах.

Геоткань имеет различную плотность

Советы по экономии

Советы по экономии при устройстве дренажной системы идут от противного. Т,Е, сводятся к тому, что лучше потратить средств на грамотное устройство дренажа, нежели на последующую перестройку дома.

• Всегда перед устройством дренажной системы должны производиться геологиеские изыскания! Это позволит сделать работающую систему с первого раз и не переделывать ее в последствии.
• Выбирайте либо кокосовые фильтры, либо качественный геотекстиль. Не поленитесь ознакомиться с его характеристиками при покупке;
• Вместо дешевого известнякового щебня лучше использовать гранитный, который не размоется водой впоследствии.

«Перфокор»

Основное назначение перфорированных полиэтиленовых изделий этой модели – сборка высококачественных и эффективных дренажных систем. Дренажная труба гибкая имеет двойную стенку: белую гладкую внутри и черную гофрированную снаружи. Благодаря этому трубы для дренирования «Перфокор» отличаются повышенной устойчивостью к агрессивным атмосферным явлениям. Изделия полностью соответствуют нормам, которые прописаны в специальных технических стандартах.

Соединение дренажных труб выполняется с помощью различных отводов, тройников, муфт и переходников. Монтаж дрен диаметром 11-16 см может выполняться посредством муфтового соединения, не используя при этом уплотнительные кольца.

Размерный ряд

В основе размерного ряда лежит диаметр используемых дренажных труб. В частном домостроении чаще используются дренажные трубы диаметром 110, 160 и 200 мм. Как правильно выбрать, какой размерный показатель соответствует нормам и требованиям.

Во-первых, необходимо учитывать, какой объем влаги придется удалять. Если это ливневая канализация, то учитывается объем выпадаемых осадков. При этом необходимо брать за основу максимальный показатель. Если это дренаж для отвода грунтовых вод, то учитывается и уровень их пролегания, и объем осадков. Так для ливневки подойдет дренажная труба 110 мм в фильтре из геотекстиля, если осадки большие, то максимум 160 мм.

Схема дренажа

Но тут необходимо учитывать и площадь самого участка. Чем он больше, тем больше придется отводить воды с него. Поэтому главный водосток лучше делать из дренажной трубы 200 мм или 160, а подводящие дрены должны собираться из труб диаметром 110 мм.

Что касается глубинного дренажа, то здесь точно такие же требования. Основной водосток собирается из труб большего диаметра, второстепенные подводящие трубопроводы из труб меньшего диаметра. Но, как было сказано выше, необходимо знать, какой объем грунтовых вод надо будет отводить с территории участка. Для этого надо узнать глубину их залегания, толщину их пласта, а также среднюю величину осадков. Все это сложно, поэтому оптимально, если основной водоотвод будет собираться из трубы дренажной 160 или 200 мм, второстепенные из труб диаметром 110 мм.
