Обустраиваем скважину на воду после бурения и провести воду в дом: методы и приемы как самому сделать- обзор +видео

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Организация водопровода

Правильная организация системы водоснабжения загородного дома включает в себя такие этапы:

составление проекта – в нем необходимо рассчитать необходимую производительность, определить точки потребления и составить схему водопровода;
бурение скважины;
прокладка водопроводных труб;
подключение насоса и монтаж дополнительного оборудования.

Бурение

Прежде чем начинать бурение, нужно правильно определить место для расположения источника. На это влияет несколько факторов – как геологические, так и эксплуатационные. Подробно о правилах выбора места, можно прочитать в статье “Как определить место для бурения скважины”.

Для бурения, существует несколько технологий:

ударно-канатный метод;
шнековый метод;
гидробурение;
роторный способ;
забивное бурение.

Способ как сделать скважину на даче своими руками, выбирается исходя из типа источника, выбранного места и геологических условий. Подробно обо всех существующих способах написано в статье «Как правильно пробурить скважину на воду».

Устройство скважины

Источник для воды, это не просто отверстие в земле. На самом деле, это сложная конструкция, которая состоит из таких элементов:

обсадная труба – защищает источник от обрушения грунта и служит основной магистралью для подачи воды, подробнее о видах обсадных колонн, можно прочитать в статье «Трубы для скважины»;
кессон – представляет собой пластиковую или металлическую емкость, которая устанавливается в верхней части обсадной трубы. Он защищает источник от промерзания и служит местом для установки необходимого оборудования;
оголовок – крышка для обсадной трубы, к нему подвешивается насос, а также она защищает трубу от попадания грязи;
насос – устанавливается в обсадную трубу и закачивает воду в систему водопровода. Модель подбирается исходя из габаритов обсадной колонны, о них можно узнать из статьи «Размеры скважины».

Устройство скважины для частного дома

Один из важных этапов при обустройстве источника – это качество воды. Поэтому сразу же после бурения, нужно сдать пробу на анализ в лабораторию. А на основе результатов, подбирается система очистки воды из скважины для частного дома. Это очень важный момент организации водопровода, т.к. для каждого типа источников, характерны свои загрязнения.

Прокладка водопровода

Если планируется круглогодичное использование скважины, трубы нужно укладывать в траншеи с глубиной, ниже уровня промерзания. При этом не лишним будет их дополнительное утепление.

Систему уличного водопровода можно сделать из таких материалов:

металл;
металлопластик;
полиэтилен;
полипропилен.

Естественно, что лучше выбирать пластиковые трубы – они не поддаются коррозии, а на внутренних стенках не образуются отложения. Кроме того, монтировать их гораздо легче, чем металлические.

В дом водопровод проводится через фундамент – это защищает его от промерзания. А к обсадной трубе она подключается либо через кессон, либо с использованием скважинного адаптера.

Также, вместе с трубой прокладывается и электрический кабель для подключения насоса. Он должен быть запакован в специальную гофру, чтобы не было контакта с землей.

Ввод водопровода в кессон

Какие трубы лучше

При обустройстве на участке водопровода нельзя забывать о трубах для скважины. При бурении монтируется обсадная колонна, которая защищает от обрушения стенки скважины и от попадания выработанной породы в ствол. Трубы для скважин на воду герметично между собой соединяются и препятствуют попаданию плохо очищенной воды из верхних горизонтов в водопровод.

Обсадная колонна во время работы выдерживает большие нагрузки и должна обладать механической прочностью, стойкостью к коррозии и выдерживать высокое давление. Большое значение имеет материал, из которого она изготовлена. Давайте рассмотрим этот вопрос подробно, чтобы вы могли определить, какую трубу лучше использовать.

Асбестоцементные трубы

Изготовленные из асбестоцемента трубы – одни из самых давно и часто используемых для сооружения водопроводов. Главным их достоинством является неподверженность коррозии. Давайте рассмотрим другие якобы преимущества:

Низкая стоимость. Да, стоят они дешево. Вот только доставка асбестоцементных труб на участок влетит вам в копеечку. А также их монтаж. А еще под асбестоцементные трубы нужны скважины самых больших диаметров, так как у них для прочности делают очень толстые стенки.
Долговечность. Вопрос, конечно, интересный. Если все будет хорошо, то эти трубы простоят и больше заявленных 50 лет. Но асбестоцемент очень хрупкий, после установки конструкции любые работы в них исключены. Сместятся ли водоносные горизонты, заилится ли скважина, сделать вы уже ничего не сможете.
Считается, что асбестоцемент безопасен для здоровья. Но при покупке изделий из него обязательно нужно убедиться, что марка позволяет использовать трубы для питьевой воды.

Асбестоцементные трубы из-за особенностей материала используют только как обсадные колонны в артезианских скважинах глубиной до 100 м, на песках использовать их нельзя.

Стальные трубы

Если говорить о том, какие трубы лучше для скважины, ответ однозначный – из стали, с толщиной стенки не менее 6 мм:

Срок их эксплуатации – 50 лет. Столько же времени обычно разрабатывается скважина.
При взаимодействии с водой металл не выделяет вредных для человека элементов. Даже если в воду попадет ржавчина, удалить ее легко простым бытовым фильтром.
В процессе установки и эксплуатации металлическую трубу повредить сложно.
Ее можно устанавливать при глубоком залегании грунтовых вод и на песках.
Внутри стальных труб можно вести буровые работы.

Единственный их недостаток – растущая ежегодно цена.

Пластиковые трубы

Пластик относительно недавно стал использоваться как материал для труб:

нПВХ – непластифицированный поливинилхлорид;
ПП – полипропилен;
ПНД – полиэтилен низкого давления.

Пластиковые трубы имеют ряд достоинств:

низкая стоимость;
неподверженность коррозии;
легкость монтажа.

Он нетоксичен и не разрушается в грунте.

Недостатки:

пластиковые трубы хрупкие;
они не подходят для так называемых «сложных» грунтов, в том числе песков;
после установки в обсадных трубах из пластика не допускается проведения никаких работ;
максимальная глубина скважины – 60 м.

Нержавейка, оцинковка, эмаль

По поводу оцинкованных труб скажем сразу – их установка допускается только в скважины для технической воды. Давно установлено, что при окислении они выделяют опасный для человека оксид цинка.

Эмалированные трубы изготавливают из труб с тонкой стенкой, которые покрывают эмалью. Произвести их монтаж, не повредив хрупкого покрытия невозможно, следовательно, проржавеют такие отнюдь не дешевые трубы очень быстро.

Устанавливать в качестве обсадных нержавеющие трубы – просто расточительство. Стоят они очень дорого, использовать их имеет смысл только в тех случаях, когда следует абсолютно исключить возможность коррозии.

Защита скважины от атмосферных воздействий

Чтобы защитить источник воды от негативного воздействия извне, используют сооружения наземного и подземного типа:

надземная надстройка — чаще применяется для защиты промышленных колодцев. В частных домах использование павильонов не функционально. Они занимают полезное пространство, портят дизайн. Если все-таки решили ставить домик, располагайте его над системой водосбора. Чтобы минимизировать потери тепла, заглубление обложите грунтом;
установка скважины внутри здания — используйте подвал или утепленное техническое строение. Единственная трудность — в процессе бурения. Скважину роют до того, как начнут возводить строение;
подземный кессон — колодец имеет закрытую конструкцию. Видимой остается только его небольшая часть — люк. Заводские подземные колодцы делают из металла или полимеров.

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
Затем установите кессон.
Обрежьте трубу, оставив над уровнем дна кессона 50 см.
На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Подключаем колодцу насосную станцию

Если ваш колодец находится недалеко от дома и в нем наблюдается высокий уровень воды, примените насосную станцию, высота всасывания которой не превышает 9-ти м.

Для установки подойдут хозпостройка, дом и сам колодец:

Делаем подключение насосной станции

Если колодец глубокий и отдален от дома, воспользуйтесь насосом для колодца с выносным эжектором. Насосную станцию установите в доме, эжектор поместите в колодец.

Перед насосом установите кран, предназначенный для отвода жидкости;
Делаем установку фильтра, который у нас обеспечит грубую очистку, и обратный клапан.
После этого произведите установку насоса и фильтра, который будет предназначен для тонкой очистки.
В результате при необходимости вы сможете менять картридж в фильтре. Далее установите гидроаккумулятор.
После этого монтируется вся система водоочистки и водоподготовки.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

Итак:

Проведите трубу 32 мм к коллектору холодного водоснабжения.
Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Как обустраивают скважины без кессона и адаптера

Это решение предполагает минимизацию земляных работ, которые имеют место при установке адаптера, и тем более кессона. При обсуждаемом решении вывод трубопроводов и прочих коммуникаций выполняется через верхний торец обсадной трубы. Таким образом, можно реализовать как летний вариант обустройства, так и круглогодичный. При этом скважина, обустроенная таким образом, может использоваться как локально (для полива), так и для ввода в дом. Рассмотрим эти решения поэтапно.

Подборка статей по теме обсутройство скважины на воду возможные варианты решения задачи.
Еще одно решение: приямок для скважины на воду (утепляет, но не защищает от воды).

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
Подготовьте шурф для вхождения инструмента бурения.
Инсталлируйте оборудование для бурения на требуемую позицию.
Начинайте бурение.
Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
Используя шнековый насос, а также желонку, откачайте воду из скважины.
Убедитесь в том, что вода из скважины стала чистой.
Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
Проведите подключения водопроводной трубы или шланга к насосу.
Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно, пригодится особое оборудование. Перечисляем его ниже:

бур;
бурильная вышка;
лебедка;
обсадные трубы;
штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

насоса, если применяется его наружный вариант;
гидроаккумулятора;
фильтрующих устройств;
и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

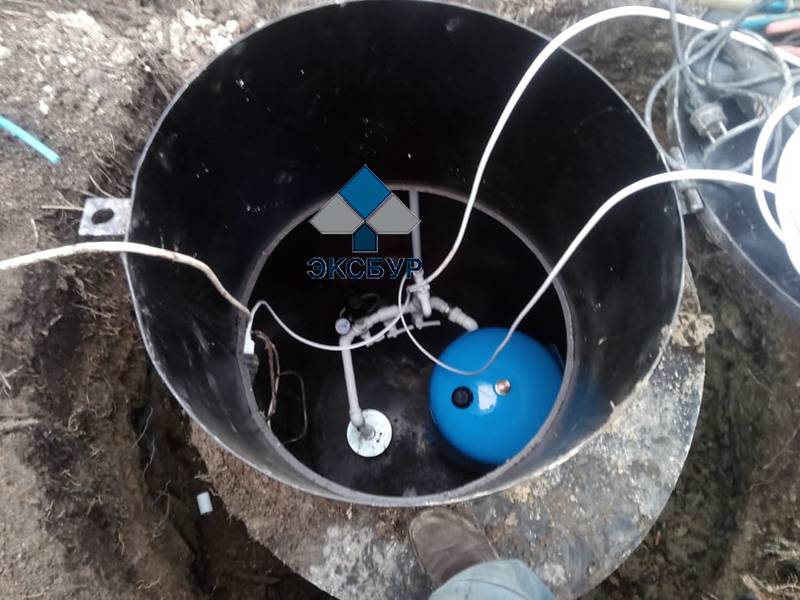

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Схема водопровода, обустраиваемого в частном доме своими руками

Схемы водопровода для частного дома, прокладываемого своими руками, независимо от источника водоснабжения, сводятся, в сущности, к двум основным видам:

С последовательным подключением (тройниковой разводкой). При последовательном подключении подразумевается, что первыми потребителями потребляется основной объем воды, а последующим не удастся пользоваться услугами водоснабжения, пока они предоставляются первым, в виду падения давления в системе. Схема вполне удовлетворительна для частного домовладения, от которого вода не будет поступать к следующему дому, а одновременного пользования несколькими кранами можно избежать.
С параллельным подключением (коллекторной разводкой). Подача воды каждому потребителю осуществляется от коллектора, а не непосредственно от источника.

Готовясь своими руками вести прокладку водопровода в доме, схему составляют тщательным образом, учитывая каждый элемент, который войдет в систему водоснабжения и канализации. Схемы есть в открытом доступе, в том числе, официально утвержденные ответственными государственными инстанциями. Их несложно подкорректировать, приведя в соответствие с особенностями частного домовладения. Схема и несложный чертеж в обязательном порядке должны предусматривать наличие:

трубопровода;
погружного насоса или насосной станции (при подключении к автономному источнику);
водомерного узла (при подключении к централизованному водоснабжению);
гидроаккумулятора (не во всех случаях);
системы очистки воды;
автоматических устройств для управления установленным оборудованием для подачи и нагрева воды;
сантехники и смесителей;
водонагревательных приборов;
запорной и регулирующей арматуры;
разводящей сети;
канализации (сливной ямы).

Очень желательно подумать о системе очистки воды, если забор осуществляется из колодца

При составлении схемы желательно:

свести длину трубопровода и количество соединений к наименьшей возможной величине, предотвращая возникновение протечек;
избежать прямых углов, чтобы не допускать падения напора в системе;
насколько возможно, предусмотреть возможность отказа от открытой прокладки.

Способы защиты подземного источника воды от осадков и атмосферных воздействий

Скважину и водоснабжающее оборудование необходимо защищать от негативного воздействия дождя, снега, солнечных лучей, ветра, града и даже упавших веток. Для этого вокруг устья водоисточника строят наземное или подземное сооружение.

Строительство защитной конструкции для водоисточника Источник forum.guns.ru

Павильон наземного размещения

Установка над подземным источником воды сооружения, имеющего вид компактного павильона – это самый упрощённый способ защиты водозаборной конструкции. Чтобы уменьшить теплопотери, постройка немного присыпается землёй. Павильон в таком исполнении будет напоминать отдельно стоящий погреб.

Этот вариант защиты редко реализуется на дачных и коттеджных участках. Чаще его можно увидеть над скважинами, которые используются в промышленных масштабах. Павильон редко устанавливают, потому что сооружение загромождает участок и его приходится дополнительно утеплять.

Наземный защитный павильон над водоисточником Источник skvazhiny.ru

Колодец-кессон под землёй

Когда решается, как оформить скважину для воды на даче красиво, большинство владельцев участков выбирают колодец в виде кессона. Защитная конструкция не загромождает территорию. Подземное размещение позволяет спрятать конструкцию. На поверхности остаётся исключительно маленький люк. Он располагается в одной плоскости с землёй.

Преимуществом кессона также является более лёгкой утепление по сравнению с наземной постройкой. Тем более конструкция вкапывается ниже уровня промерзания почвы. Поэтому подземная часть защитного сооружения располагается в зоне плюсовых температур, что позволяет теплу из почвы немного обогревать кессон. При этом конструкцию необходимо хорошо гидроизолировать, чтобы исключить негативное воздействие грунтовой и паводковой воды на технические устройства подземного источника.

Колодец-кессон может возводиться непосредственно на частной территории, когда выполняется монтаж скважины. Сооружение также доступно в готовом виде. Оно изготавливается на заводах разной формы и размеров.

Готовый подземный кессон из пластика Источник userapi.com

Правильно обустраиваем скважину на даче: 5 этапов установки кессона
