Основные характеристики лестницы в частном доме
Вне зависимости от используемого материала выделяют такие разновидности лестниц:
- прямые – одно- и многомаршевые, одинарные и сдвоенные;
- винтовые;
- приставные.
Важен также угол поворота подъема – он может быть нулевым (на прямых одномаршевых и приставных), составлять от 90 до 180 градусов для двухмаршевых прямых, от 45 до 360 для винтовых.
После типа лестницы одним из самых важных параметров является ее наклон по отношению к полу помещения. От этого – и от расстояния между этажами, а также от выделенного под лестничный пролет места – зависит размер ступеней лестницы в частном доме.
Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.
Наиболее удачными для часто используемых лестниц считаются такие параметры:
- наклон подъема к горизонтали (полу помещения) – 25…40 градусов;
- ширина проступи – 21…35 см, но не менее длины ступни наиболее крупного из пользователей. Для подвальных, чердачных и других вспомогательных лестниц допустим размер в ¾ длины ступни, но не меньше половины;
- высота ступеней (подступенка) 14…21 см.
Важно: обычно на внешней стороне ступени делается выступ по всей длине. Это позволяет увеличить опорную плоскость, дать ступне более надежную опору
Величина этого выступа не должна превышать 40 мм, обычно составляет 20…25 мм. Увеличение параметра повышает риск запнуться при спуске или подъеме. Если такой выступ отсутствует, ширина проступи рассчитывается как обычно – по длине ступни.
Такой параметр, как высота проема, рассчитывается на основании роста самого высокого пользователя — рост плюс 10…20 см. СНиП требует не менее 2 м, но для людей с ростом менее 170 см можно немного уменьшить высоту. Правда, высоким гостям дома на такой лестнице будет неудобно.
Lange Jammer, Берлин – 1 км
Район Märkisches Viertel в Западном Берлине какое-то время был заброшен и полуразрушен, но в середине 60-х началось его возрождение, одним из символов которого стал километровый дом Lange Jammer. Выполненный в стиле модернизм, он имеет довольно непрезентабельный вид, наводящий на некоторых уныние и тоску.
Оттого и название такое «говорящее»: Lange Jammer можно перевести как «долгий плач», хотя некоторые предпочитают варианты «вопль» и «нищета».
В 1975 году об этом доме даже был снят фильм, автор которого охарактеризовал его как «монотонный объект для бедняков, в котором у жильцов пропадает всякое желание к чему-то стремиться, а само здание служит рассадником бандитизма, наркомании и других человеческих пороков».
Размер ступеней лестницы по ГОСТ
Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:
- межэтажных;
- подвальных;
- чердачных.
- эвакуационных.
Межэтажные домашние лестницы могут быть следующих типов:
- прямые;
- поворотные;
- винтовые;
- забежные.
Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.
Модель 15. Mack Titan

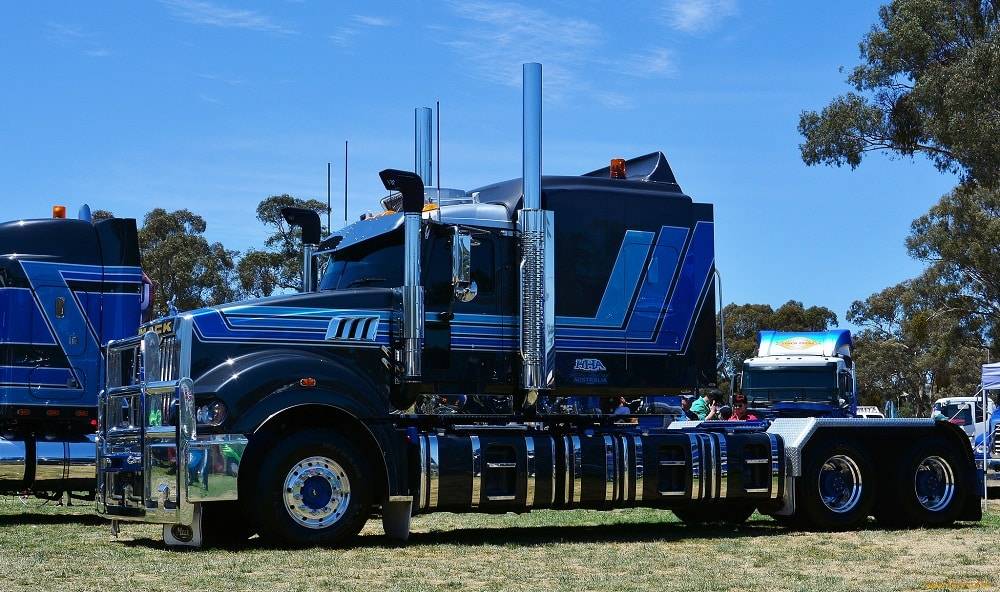

Автопоезд Mack Titan длиной 1474 метра создали в Австралии, причем с целью то ли поставить рекорд, то ли показать возможности машиностроения. 112 платформ сцепили друг с другом, сформировав конструкцию массой 1300 тонн. В течение шести часов автопоезд готовили к движению. Протяженность маршрута составила 140 метров. Местный водитель Джон Аткинсон, умудрившийся проехать это расстояние, стал знаменитым.
Понятно, что большинство из перечисленных выше автомобилей подавляющее большинство россиян никогда не видели и, скорее всего, не увидят. Да и иностранцам они в диковинку. Одни из этих машин снимают в кинофильмах в качестве реквизита для тех или иных сцен, другие покупают богатые люди специально для развлечений, а третьи являются специализированными механизмами для выполнения особых работ.
Лестница Шлоссберг (Stairs to the Schlossberg), Австрия
В провинциальном австрийском городке Грац находится уникальная историческая достопримечательность — часовая башня, взобраться на которую можно только по зигзагообразной лестнице Шлоссберг. В ней насчитывают 260 ступеней, вырезанных из самой скалы.
Лестница Шлоссберг (Stairs to the Schlossberg), Австрия

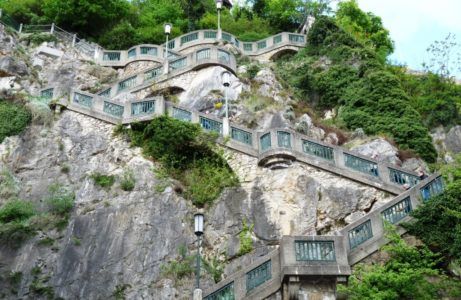

Высота лестницы — 70 метров, а подъём настолько крутой, что немногие туристы решаются взобраться на верх. Именно поэтому рядом с конструкцией сооружен специальный лифт, позволяющий забраться на вершину, минуя скользкие лестничные ступени.
На холме, куда ведет лестница Шлоссберг, открывается вид на развалины старого замка и другие исторические сооружения.
Стандартные габариты
В том случае, если конструкция предусматривает использование большого количества ступеней, предпочтительнее оборудовать специальные промежуточные этажи. Лучшим решением будет создание большой площади. Его параметры равны ширине двух шестерен с добавлением 10-20 сантиметров.
Различные нормативные требования влияют на конструкцию лестниц и прописывают им определенные параметры, например, согласно СНиП допустимая скорость колеблется от 80 до 140 сантиметров в зависимости от ширины ступеней.
Для лестниц, используемых в качестве эвакуационных, существуют отдельные параметры, по которым нормы марша должны быть не менее 90 сантиметров.
В зависимости от функциональности лестницы также учитывается перенос крупных предметов
Это особенно важно учитывать при использовании так называемых вращающихся лестниц. Полезная ширина таких конструкций ни в коем случае не должна быть меньше одного метра, иначе транспортировка вещей будет проблематичной
обязательно нужно отметить такой параметр, как глубина проступи. Его особенность заключается в том, что он варьируется в зависимости от длины элемента: изнутри протектор сужается, образуя нечто вроде проема, а снаружи расширяется. Исходя из этого, за основу всегда берется среднее значение, то есть центральная линия. Именно она учтена в дизайне.
По ГОСТу минимальный размер протектора должен составлять 25. Подставив этот параметр в формулу Блонделя, можно рассчитать его высоту. Он равен 19,5 см и считается идеальным показателем. Конечно, при самостоятельном обустройстве лестницы в частном доме соблюдение точных значений не обязательно. Однако учет норм позволит сделать конструкцию максимально безопасной, удобной и комфортной в использовании.
Оптимальная высота ступеней колеблется в пределах 12-25 см. В частных домах высотой более двух этажей этот параметр не должен быть больше 20 см.
Большое внимание следует уделить расстоянию между балюстрадами. Наивысшее значение достигает 15 сантиметров
В противном случае лестница утратит свою первоначальную опорную функцию.
Поскольку лестница состоит из отдельных модулей, необходимо учитывать и их размеры. Показателем этих элементов является расстояние между модулями, которое варьируется от 225 до 300 мм в зависимости от того, учитывается ли самая высокая ступенька.
В нормативных документах безопасность ступенчатой конструкции ставится во главу угла. Считается безопасным только тогда, когда сумма размеров проступи и подъема составляет 46 см, например: 23 и 23, 28 и 18. Такие расчеты называются «формулой безопасности», где лучшим показателем является 29 и 17
Однако следовать этому параметру необязательно, важно лишь придерживаться числа 46 см, ведь на практике сделать идеальные показатели в отдельных проектах довольно сложно
Как рассчитать высоту ступеней лестницы
Обычно расчет начинается с определения доступного пространства – сколько места можно выделить при выбранной планировке.
Для этого необходимо знать:
- длину проема;
- высоту межэтажного расстояния – замер производится от уровня чистового пола первого этажа до уровня чистового пола второго этажа (мансарды, чердака);
- толщину перекрытия;
- ширину проема.
Далее по этим данным и с учетом стандартов вычисляется количество ступеней.
Пример: длина проема составляет 3 м, межэтажное расстояние – 2,7 м, толщина перекрытия (деревянные балки с подшивкой вагонкой снизу и настилом шпунтованной доской сверху) – 150 мм. Ширину проема принимаем равной 1 м. Уже понятно, что при такой ширине два пролета разместить нельзя – придется ограничиться одним. Рассчитываем количество ступеней и угол наклона:
Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м
При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.
Итого:
- необходимо подняться на 2,7 м. Берем высоту ступени лестницы по ГОСТ 23120-2016 или ГОСТ 9818-2015. Для 15 ступеней получаем высоту проступи 180 мм, для 16 – 168.7 мм;
- проверяем, соответствует ли при таких параметрах ширина проступи нормам. Если размещать ступени только в проеме, получим 3000/15 = 200 мм или 3000/16 = 187,5 мм. Выведя три ступени за пределы проема, получим 3000/12 = 250 мм или 3000/13 = 230,6 мм. Соответственно длина марша увеличится на 3х250 мм = 750 мм или 3х230,6 мм = 691,8 мм.
Далее в зависимости от того, можно ли в существующей планировке действительно вынести ступени за пределы проема, выбираем количество ступеней – 15 или 16.
Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

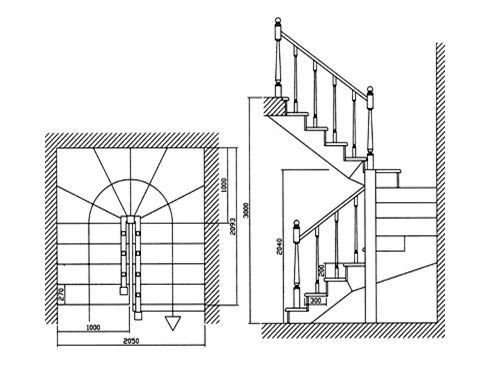

Пример: лестница с забежными ступенями П-образной формы, та же высота межэтажного перекрытия, та же ширина пролета – 1 м.
