Виброрейка своими руками: материалы, инструкция по изготовлению, нюансы использования

Технология уплотнения с помощью виброрейки

Инструкция для работы с виброрейкой довольно проста:

До заливки бетона на нулевой уровень устанавливаются направляющие со строгим соблюдением горизонтали.
Затем на направляющие устанавливают конструкцию виброрейки.
Бетон заливается таким образом, чтобы его уровень был чуть выше нижнего края инструмента.
Выполняется непосредственно процесс уплотнения и одновременного выравнивания бетонной поверхности:
- Запускаем механизм создающий вибрацию.
- Протягиваем рейку по направляющим.

Часто в газетных объявлениях встречаются хозяева самодельных устройств, которые готовы за небольшую плату предоставить вам свою виброрейку

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
железные или алюминиевые уголки;
кусок жести примерно 500 на 200 мм;
болты с гайками или винты;
насадка на вал (муфта) со смещенным центром тяжести;
пусковая кнопка;
питающий кабель;
пусковое устройство;
арматурные прутья или металлические трубки.

Из инструментов понадобятся:

электродрель со сверлами по металлу;
сварочный аппарат и электроды к нему;
гаечные ключи;
молоток;
плоскогубцы;
угловая шлифовальная машина;
рулетка с маркером.

Виброрейку собирают по такому алгоритму:

отмечают на швеллере (или трубе) нужную длину;
отрезают с помощью болгарки лишнее от заготовки;

по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
просверливают в них отверстия;
монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
на вал набивают насадку, которая будет создавать колебания;
вокруг самодельного вибратора из жести делают защитный кожух;
подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

приваривают ручки из арматуры или металлической трубы;
запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.

Как самостоятельно сделать виброрейку для уплотнения бетона

Бетонное покрытие – одно из самых популярных и широко применяемых в строительстве. Для него характерна высокая износостойкость, прочность, длительная эксплуатация. Стяжка, отмостка, пол, колонны, а также многие другие варианты использования бетона предполагают грамотный подход к технологиям заливки. Для того чтобы качество покрытия было высоким, нужно иметь под рукой не только хорошие строительные материалы, но и специальные инструменты. Поэтому у мастера, соблюдающего инструкции, в обязательном порядке должна иметься виброрейка. Она поможет уплотнить, утрамбовать и выровнять растворную массу.

Назначение и разновидности

Виброрейка – это оборудование, применяемое для нескольких операций при заливке бетона:

уплотнения раствора;
трамбования смеси;
выравнивания поверхности.

Виброрейка удаляет из бетона оставшиеся пузырьки воздуха и воду. Тем самым предупреждается образование полостей внутри застывшего бетона, которые впоследствии могут стать причиной разрушения конструкции. Современные модели инструмента позволяют получить идеально ровную финишную поверхность.

Виброрейки для уплотнения бетона применяются как в промышленных масштабах (мосты, эстакады, гидросооружения), так и в индивидуальном строительстве (фундамент, пол, отмостка). Профессиональный инструмент стоит дорого, но для домашнего использования вполне возможно сделать простой механизм с хорошими эксплуатационными характеристиками.

Такие модели устанавливаются на бетон и плавно тянут себя, при этом уплотняя и трамбуя слой до 18 см в глубину. Длина захвата – от 1,5 до 5 м. Применяются для свежеуложенных поверхностей. Управляются одним специалистом, для которого эксплуатация устройства не представляет никаких проблем.

2. Работающие по направляющим.

Более производительные и эффективные, уплотняют слой до 30 см. Мощность инструмента позволяет обходиться без глубинных вибраторов. Имеют большой вес, именно этим фактором обусловлено использование направляющих, благодаря которым рейка не утопает в бетоне.

Инженерная мысль прогрессирует, поэтому появляются новые модели, сочетающие в себе характеристики базовых и инновационных возможностей. Реверсивные виброрейки могут двигаться не только вперед, но и назад. А секционные (раздвижные) позволяют захватить в ширину до 25 метров.

Любая виброрейка состоит из двух основных частей – профиля и силовой установки. Формы конструкций – самые разнообразные. Используется алюминиевый, магниевый либо стальной профиль. Возможно применение бензинового или электрического двигателя.

Преимущества виброреек с электромотором:

экологичность;
работа внутри помещений;
мобильность;
простота в эксплуатации;
невысокая цена на полупрофессиональные модели.

По сравнению с электрическим приводом бензиновый обеспечивает более высокую мощность, но использовать оборудование можно при уплотнении бетона снаружи.

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

2. уголки;

3. болты;

4. электрический двигатель;

5. виброустановка;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

9. арматура (2 м).

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

сварочный аппарат с защитной маской и перчатками;
дрель, сверла по металлу;
шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

опыт работы со сварочным аппаратом;
знания из области электрики;
общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

Общие рекомендации

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Подготовка к процессу выравнивания напольного покрытия

Неровный пол вызывает множество проблем после окончания ремонтных работ:

Невозможность полноценной расстановки предметов интерьера;
Кривые листы покрывающего основу материала;
Неэстетический и незавершенный вид общей картинки помещения;
А также, возможны быстрые повреждения даже самого высококачественного напольного покрытия.

Чтобы не столкнуться с такой проблемой, необходимо полноценно подготовить существующую поверхность к началу выравнивания.

Необходимые материалы

Для процесса облагораживания напольного покрытия вам понадобятся:

Качественная смесь для выравнивания бетонного пола;
Молоток;
Перфоратор для сбивания ненужных частиц поверхности;
Наждачная бумага, желательно крупная и мелкая;
Кисти для погружения смеси для заделывания щелей в глубь;
Чтобы точно понять, чем заделать неровности в бетонном полу, необходимо измерить высоту уровня пола и найти оптимальную для качественной заливки;
Валик для внедрения выравнивающей смеси на поверхность бетонных плит;
Разнообразные губки, тряпочки, чтобы удалять ненужные остатки смеси.

Непосредственный процесс подготовки

Чтобы выполнить процедуру преображения поверхности правильно, необходимо действовать поэтапно:

Если поверхность старого пола достаточно деформирована, то лучше полностью убрать ее с поверхности. В этой миссии поможет перфоратор;
Сначала следует удалить все изъяны и бугры с поверхности;
Чтобы точно понять, как убрать неровности на бетонном полу, необходимо измерить выбранным методом уровень нижней части пространства помещения;
После этого необходимо расширить напольные щели в бетоне и залить в них смесь, которая поможет избавиться от изъянов;
Когда действие по заливке щелей бетоном выполнено, то необходимо осуществить затирку лишнего материала;
Следующим этапом является выравнивание бетонного пола от всех неровностей, тем методом, которому было отдано предпочтение;
Как правило, выровненная стяжка заливается до выбранного уровня и после этого наступает период ожидания. Если материал это позволяет, то можно сразу пройтись по поверхности и выровнять покрытие. Если же нет, то после засыхания необходимо будет выждать определенное количество времени;
Некоторые покрытия необходимо выровнять после высыхания, а затем нанести еще один слой смеси;
Когда все слои полностью высохли, можно приступать к укладке выбранного покрытия.

При правильно расставленных приоритетах в процессе выравнивания поверхности, всю процедуру можно осуществить за несколько дней. Самое главное действовать поэтапно.

Что использовать в качестве двигателя виброрейки

Приступая к изготовлению подобного инструмента, следует понимать, что он должен быть универсальным. Речь о том, что заливка стяжки – работа разовая, а значит, и двигатель с виброрейки (при ненадобности последней) должен использоваться для иных целей. Поэтому лучшим вариантом здесь будет использование в качестве двигателя обычной вибрационной шлифовальной машины.

В использовании шлифмашинки есть ещё один плюс: не нужно мудрить с обычным валом двигателя, превращая его в вибрационный. Остаётся лишь продумать, как выполнить крепление электрооборудования к платформе, чтобы шлифмашинку не испортить.

Вибрационная шлифовальная машина прекрасно подойдёт для сегодняшней самоделки

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

передача низкочастотных колебаний через поверхность бетона вглубь массива;
формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

профессиональное оборудование, купленное в магазине;
виброрейка, своими руками изготовленная в домашних условиях.

Виброрейка ЭВ-270АПрименение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

заливать полы;
обустраивать площадки;
бетонировать стяжку;
обеспечивать горизонтальность дорожных покрытий;
строить пешеходные переходы;
возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

ускоренного вывода влаги из массива после укладки бетона;
повышения однородности бетонной смеси;
удаления из бетона воздушных включений;
повышения прочностных свойств монолита;
обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

возрастает прочность;

Виброрейка для бетона с направляющими

повышается износостойкость;
увеличивается продолжительность эксплуатации;
растет плотность;
улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

универсальности;
компактности;
функциональности;
практичности;
надежности.

Как собрать виброрейку своими руками

Вообще самодельная электрическая виброрейка считается довольно сложной в плане сборки своими руками, но для обработки бетона можно собрать и куда более простые конструкции.

В качестве привода можно использовать мотор от дрели или бензинопилу. В итоге получается хорошая виброрейка, способная выровнять и утрамбовать покрытие из бетона, уложенное своими руками.

Предлагаем рассмотреть несколько вариантов сборки.

Самая простая конструкция для быстрой сборки

Для начала покажем простейший вариант, на который требуется минимум компонентов и времени. Собирается буквально из подручных материалов меньше чем за час.

Такая виброрейка для обработки бетона будет собираться своими руками на основе дрели. Но только дрель потребуется с функцией блокировки кнопки.

Набор материалов будет состоять из:

деревянной доски длиной 50 см, толщиной 30-35 мм и шириной 20-30 см;
бруса или жерди длиной 1-1,5 метра, из которого будет сделана рукоятка;
дрели;
алюминиевых крепёжных пластин для монтажа профиля.

Здесь доска будет использоваться в качестве рейки. Поэтому доску следует выбрать максимально прочную и ровную.

Сама же конструкция собирается по такому принципу:

Тщательно зачистите доску с помощью наждачки

Важно, чтобы она была максимально гладкой.
Сверху по центру на доске, используя саморезы и алюминиевые пластины, закрепите дрель. Прибор должен располагаться вдоль рабочего элемента, то есть деревянной доски

Важно, чтобы ось вращения патрона электродрели совпала с центральной частью рейки.
Рядом по такому же принципу прикрутите ручку. Лучше всего расположить рукоятку под углом. Так что заранее выполните косой срез.
В патрон дрели вставьте предмет, имеющий смещённый центр тяжести. Это может быть отрезок какой-нибудь арматуры, кривое старое сверло.

На этом виброрейка из подручных материалов и дрели готова.

Конечно, такая виброрейка рассчитана на непродолжительное применение. У неё есть ряд объективных минусов:

даже самая ровная доска уступает алюминиевому профилю;
небольшая масса конструкции и малая мощность вибратора не дают возможность применять длинные рейки;
обороты не регулируются;
двигатель дрели будет находиться около мокрого бетона, при попадании которого в корпус может возникнуть короткое замыкание;
это одноразовая конструкция.

Учтите, что при хранении доска начнёт быстро деформироваться. Поэтому на повторное использование даже через несколько недель рассчитывать вряд ли стоит.

Самодельная металлическая виброрейка

Это уже более сложная виброрейка электрическая, но рассчитанная на продолжительную и многократную эксплуатацию.

Чтобы получить долговечную и высокопроизводительную вибрационную рейку, лучше задействовать металлическую основу. Правда, в изготовлении инструмент будет сложнее.

Проблема лишь в том, что варить и паять алюминий намного сложнее. Если вместо сварки использовать саморезы или винты, то срок службы окажется намного меньше.

Есть альтернативное решение. Это рейка из стали. Здесь можно взять швеллер, либо прямоугольную трубу. Минус в том, что с течением времени на поверхности будет появляться ржавчина, которая негативно влияет на качество обработки поверхности. Плюс из-за ржавчины сложнее очищать рейку после завершения работ.

Набор инструментов и материалов включает в себя такие компоненты:

двигатель с вибрационным механизмом;
профильная металлическая труба, либо швеллер;
2 трубы, которые будут выполнять роль ручки;
2 отрезка металлических уголков или швеллера.

Пошагово процесс сборки виброрейки можно описать следующим образом.

Сверху на подготовленный швеллер приварите металлические уголки. Они должны располагаться поперёк рейки посередине. Элементы будут выступать в качестве станины под установку двигателя. Так что расстояние между уголками выбирайте исходя из габаритных размеров мотора.
В этих уголках сделайте дрелью отверстия, чтобы с их помощью установить затем мотор.
Закрепите двигатель. Убедитесь, что фиксация выполнена максимально качественно. Мотор должен передавать вибрации, но при этом не раскручиваться в процессе работы.
По бокам от двигателя к металлической рейке приварите ручки, выполненные из труб. На рукоятку нанесите изоляционный материал, чтобы исключить поражение током в процессе работы. Сам двигатель следует при этом заземлить.
При наличии знаний и опыта, поставьте на рукоятку регулятор оборотов мотора.

Если вам не удалось найти вибрационный мотор, тогда возьмите любой другой электродвигатель с подходящими параметрами мощности. А на ось вращения нужно будет лишь установить груз, сместив при этом центр тяжести.

Альтернатива электромотору — это ДВС. Его берут от бензопилы, мотоблока и прочей техники.

Как сделать виброрейку своими руками?

Дата: 19-08-2018
Рейтинг: 55

Те, кто своими руками заливал хотя бы небольшую площадь бетонной смесью, знают насколько важно не только правильно ее сделать, подобрать качественные строительные материалы, но и залить. Бетонный массив получается более однородный, ровный и плотный, если его хорошенько утрамбовать, воздействуя вибрацией. Для достижения упомянутых качеств бетона строители используют разнообразную вибрационную технику, но наиболее эффективной считается виброрейка

Для достижения упомянутых качеств бетона строители используют разнообразную вибрационную технику, но наиболее эффективной считается виброрейка.

Схема вакуумирования бетонной смеси.

Ее применение при заливке бетона помогает получить покрытие высокого качества и, следовательно, более долговечное.

К преимуществам применения виброрейки можно отнести:

удобство конструкции;
высокое качество работы;
простота эксплуатации и ухода за изделием, а также возможность замены профиля;
возможность использования для больших площадей.

Принцип работы виброрейки

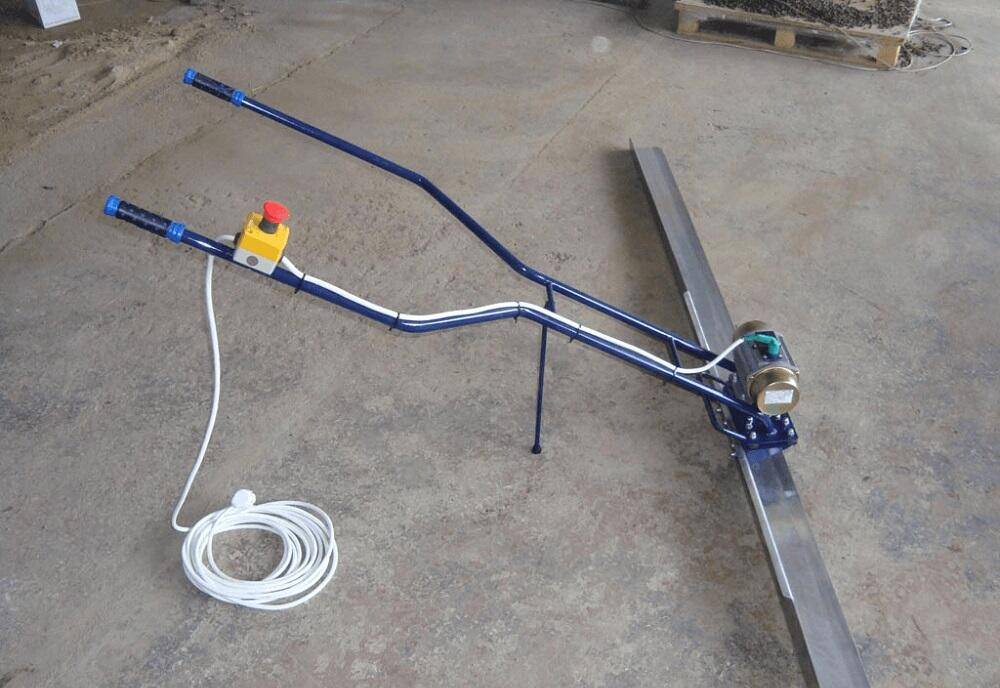

Инструмент представляет собой балку из алюминия, установленную на площадке, где находится и вибратор. Скобы, прикрепленные с обеих сторон к профилю, фиксируют виброрейку и облегчают ее перемещение. При включении устройства возникают колебания, которые передаются на рабочие профили, а затем и на поверхность бетона.

Схема устройства виброрейки.

Чем качественное покрытие отличается от некачественного? Отсутствием пористости и неоднородности. Именно их и снижает виброрейка для бетона. Однако данный агрегат производится многими фирмами, причем нескольких видов. От типа конструкции зависит область применения, получаемый эффект и, конечно, цена. Так, чем больше масса балки, тем плотнее получается бетон. Но если вы зайдете в строительный магазин и проконсультируетесь со специалистом, то для частного пользования вам будет предложена виброрейка полегче, потому как с ней проще работать. Какие еще характеристики влияют на качество работы? Частота ударов в минуту в совокупности с высотой подъема подвижной балки — один из самых важных параметров.

Немного разобравшись в том, как работает этот агрегат, становится понятно, что виброрейка для бетона устроена просто. Многие умельцы в состоянии сделать ее своими руками. В зависимости от имеющихся у вас материалов, можно изготовить электрическую или бензиновую виброрейку для бетона, плавающую или двойную, раздвижную или секционную. Но если вы решили сделать ее своими руками для периодичных работ в частном строительстве, то есть смысл сделать самый простой агрегат, для чего потребуется совсем немного времени, сил и материала. Единственной трудностью может оказаться отсутствие сварочного аппарата. Если вы не имеете навыков сварки и некого попросить, то можно заменить сварку болтовым соединением.

Что потребуется:

уголок 4×4 — 2 шт. по 20-25 см;
швеллер нужной длины — от 2 м и больше;
арматура или труба для ручки — 2 куска расчетной длины;
электродвигатель;
сварочный аппарат.

Порядок работы:

Приварите в центре швеллера 2 уголка, расстояние между ними рассчитывайте в зависимости от размеров электродвигателя.
Согните арматуру или трубу, которая будет служить ручкой, и приварите ее к швеллеру на удобном расстоянии.

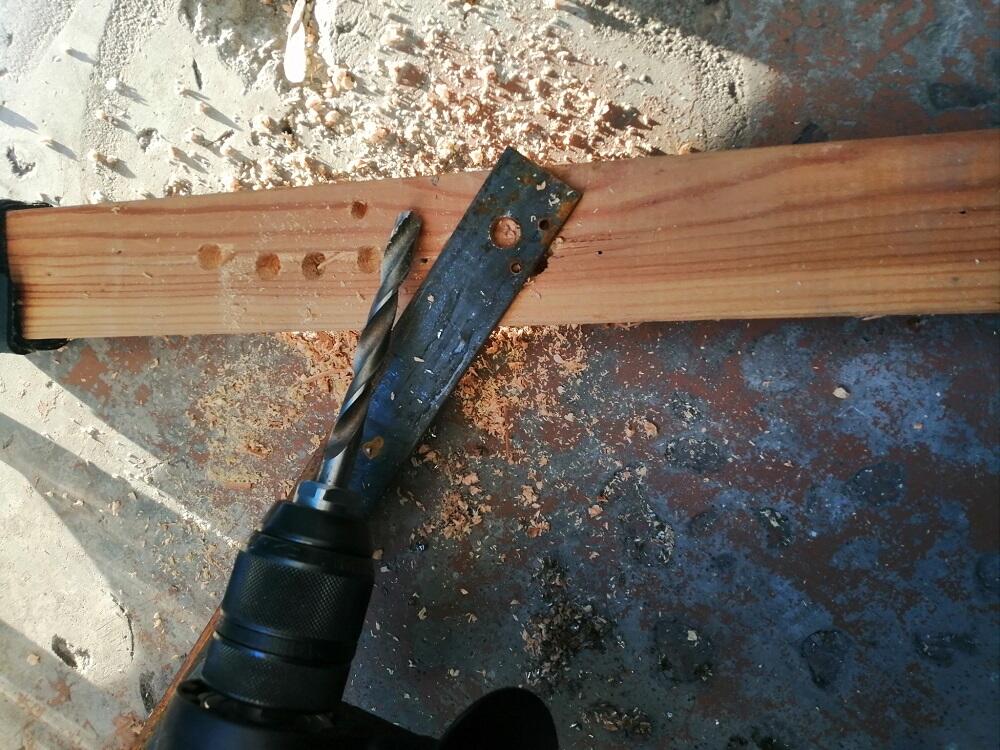

Сверлим отверстия под электродвигатель.
Крепим двигатель к раме.

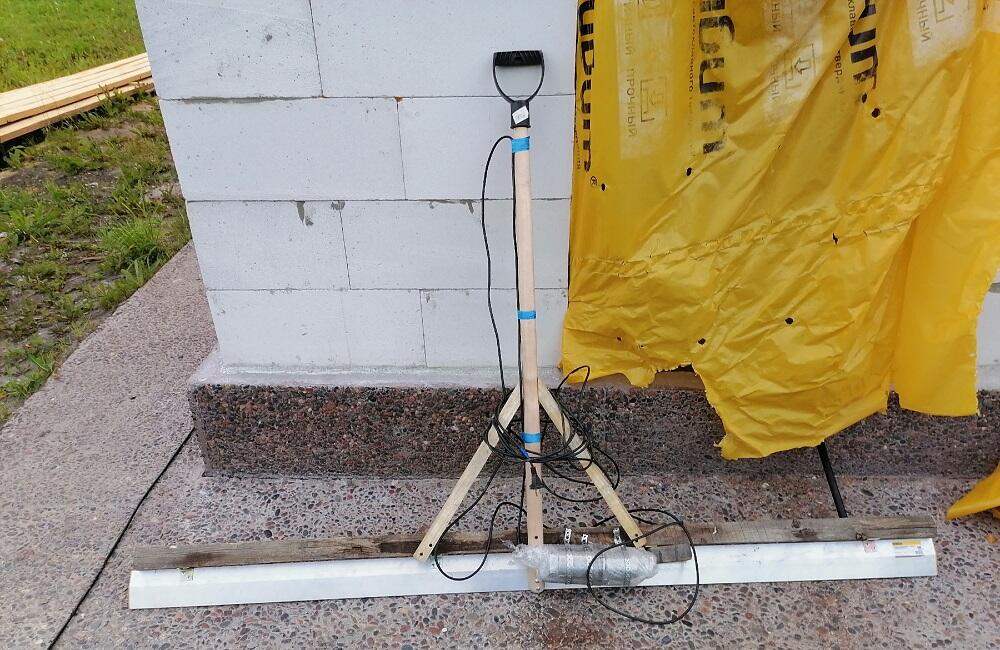

Самодельная виброрейка готова, приступаем к работе.

Вместо швеллера можно использовать трубу квадратного профиля, тогда конструкция станет тяжелее. В промышленности изготавливают еще много типов, которые имеют свои достоинства и недостатки. Изучив их, вы сможете соорудить своими руками инструмент, который будет удовлетворять вашим требованиям. Например, взяв для рамы алюминиевый профиль, вы облегчите конструкцию и исключите возможность коррозии. А сделав раму из 2-х расположенных параллельно друг другу профилей и прикрепив к ним двигатель, вы получите двойную виброрейку. Все зависит от ваших целей и возможностей.

moifundament.ru

Особенности использования приспособления

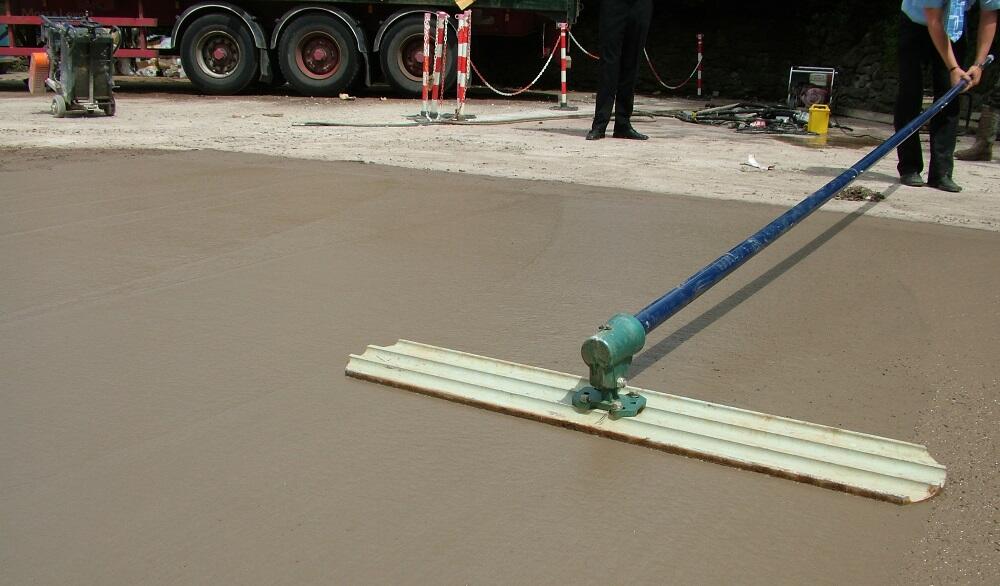

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.
