Понятие заземления
Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.
Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.
Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.
В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.
Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).
Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.
Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы.
Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.
Меры безопасности при обращении с электричеством
Есть несложные правила, которые при пользовании бытовыми и промышленными электроприборами позволят избежать беды.
– вилку из розетки не вытягивают за шнур, её необходимо извлекать из гнезда, крепко обхватив пальцами;
– включать-выключать электроприборы или освещение (розеткой в вилку или посредством выключателя) ни в коем случае не стоит с мокрыми руками;
– не нужно использовать в светильниках лампы большей мощности, чем это указано в инструкции к данному осветительному прибору;
– если прибор заискрил, или при его работе слышится характерный треск короткого замыкания, проводить с ним какие-либо действия можно лишь после выключения его из розетки;
– полезно знать, где и как обесточивается вся электропроводка в доме, иногда это может сохранить жизни и имущество;
– если в руководстве к прибору не указано, что он относится к оборудованию, которое можно оставлять без присмотра, то делать это ни в коем случае нельзя.

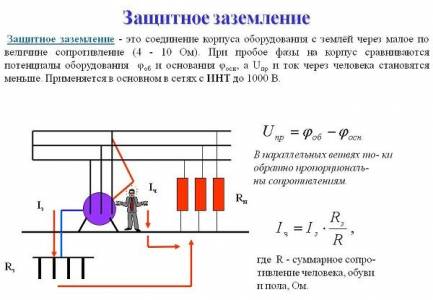

Защитное заземление
Чаще всего безопасность электрических приборов и установок обеспечивается путем устройства защитного заземления. Принципиальная схема данных устройств заключается в принудительном соединении электроустановок с землей, обладающей значительной электрической емкостью. В аварийной ситуации фазовое напряжение мгновенно отводится с корпуса оборудования.
Качество заземления находится в зависимости от величины сопротивления, которое должно быть у конструкции отводящей цепи. Требования к устройству заземления для каждого объекта точно определяются в ПУЭ.
В большинстве жилых домов заземление оборудуется централизованно, что позволяет без всяких опасений подключать любые электроприборы и установки. Более сложный и трудоемкий процесс устройства защиты можно наблюдать в загородных домах.
На этих объектах заземлители изготавливаются из металлических профилей или стержней. С помощью заземляющего проводника они соединяются со всеми приборами, имеющимися в частном доме. Чтобы снизить сопротивление в заземляющих цепях, практикуется использование контурных металлических систем, размещаемых на большой глубине. Величина заглубления и конструкция контура зависит от применяемых материалов и технических характеристик электрооборудования.
Главные отличия
В первую очередь нужно отметить, что зануление и заземление имеют совершенно разное назначение и действие. Основная разница этих защитных мер – это их назначение. Заземление служит более эффективным и надежным способом защиты жилого дома от скачка напряжения, чем метод зануления. Различие в их назначении, позволяет выбрать из них тот способ предохранения, который больше подходит в конкретной ситуации. Можно сразу сделать в жилом доме оба варианта защиты. Однако следует отметить, что обычно предпочтение отдают именно заземлению, считая, что этот метод необходим в любом случае.
Заземление позволяет создать защиту сети, быстро снизить напряжение переменного тока в сети до нормального стабильного значения. Тогда как зануление будет способствовать более быстрому отключению цепи, которая была под напряжением, где фактически произошел сбой на линии. Также большой разницей является тот факт, что способы их монтажа имеют разную степень сложности.
Создание зануления в жилом доме, и подключение специального оборудования требует более глубоких познаний об электротехнике. Чтобы этот метод защиты сработал правильно, нужно сделать все правильно
Определить точку зануления очень важно, так как в противном случае могут быть негативные последствия. При монтаже защитных контуров заземления достаточно следовать четким указаниям или инструкциям
Их конструкция достаточно простая
Их конструкция достаточно простая.
Способ заземления не имеет зависимости от фазности электрических приборов и различных устройств, так как они имеют одинаковую схему установки. Также схемы создания заземления имеют большее разнообразие, в отличие от зануления, что позволяет подобрать более подходящий вариант в конкретной ситуации. Еще одно их различие заключается в том, что заземление направлено обеспечивает выравнивание потенциалов, а зануление реагирует на такое изменение обесточиванием сети.
Так чем отличается заземление от зануления?
Если говорить по простому, то у заземления существует дополнительная жила (провод), с помощью которой и происходит его подключение к контуру заземления. Сам контур представляет собой вбитые или вкопанные в землю металлические стержни, соединенные между собой.
А вот зануление не подсоединяется к такому контуру, а замыкается на нулевой шине, которая находится в щитке распределения. Для проведения правильного зануления необходимо обладать достаточной квалификацией, так как если неправильно определить точку подключения и рассчитать правильный способ, который зависит от наличия электроприборов. При этом для правильного заземления, таких специальных знаний не требуется, так как сам процесс намного проще.
Встречаются эти обе системы заземление и зануление повсеместно. Зачастую их можно встретить в розетках. Они снабжены обоими способами защиты. Ноль располагается в центре розетки и служит гнездом для стержня вилки. Заземляющий же отвод, находится с краю, в виде небольшой пластинки.
При самостоятельном подключение люстры, которая снабжена тремя или четырьмя проводами, один из них является заземляющим, зачастую он имеет зелено-желтый цвет.
Электрический щиток расположенный перед входом в квартиру тоже имеет несколько степеней заземления. Планки заземления и зануления находятся ниже автоматов, к тому же все металлические части имеют свое заземление.

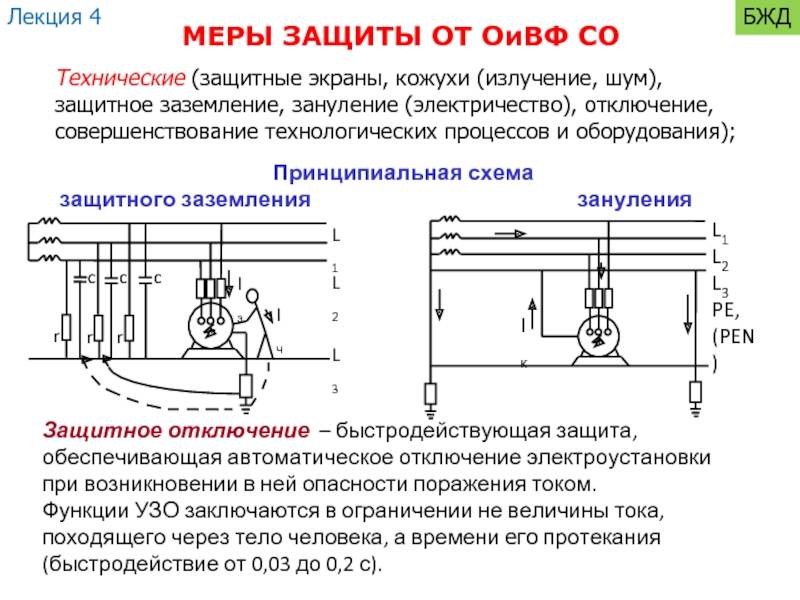

Способы подключения хорошо показаны на рисунке 1.

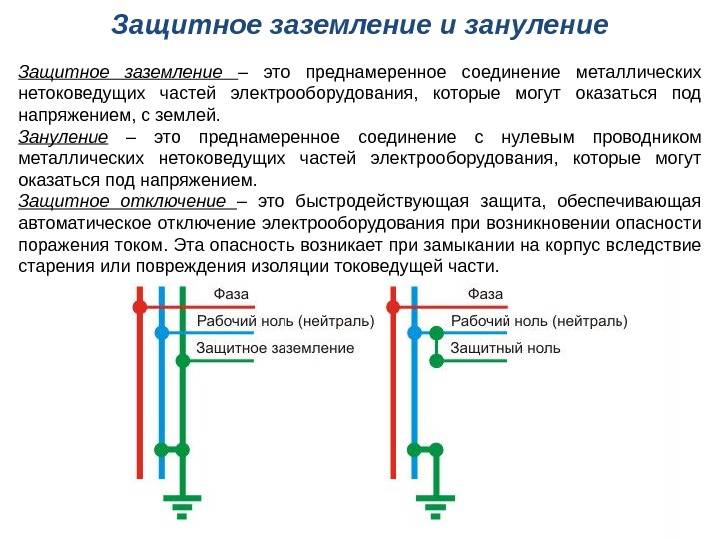

Рис.1 Цепь заземления и зануления.
Меры предосторожности
Теперь разберём, для чего выполняется заземление нейтрали трансформатора, и физику работы такой электрической сети.

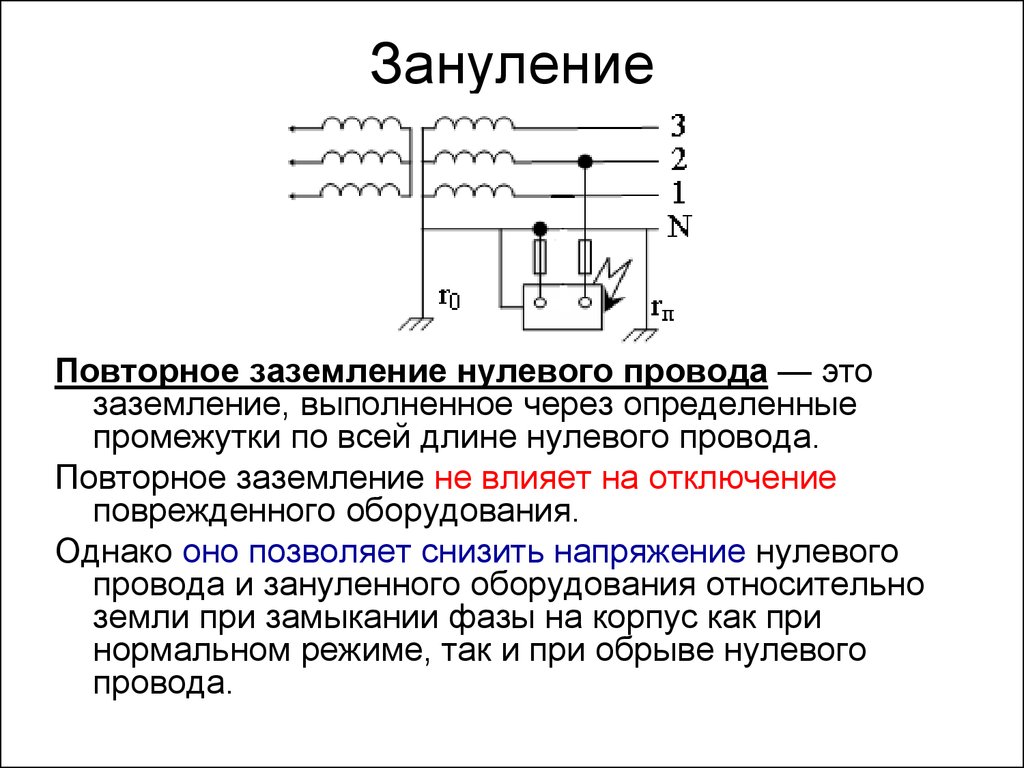

В теоретической физике потенциал нулевого проводника по отношению к земле не должен превышать нулевого значения. Повторное заземление у принимающего устройства потребителя помогает добиться этого значения с ещё более высокой степенью вероятности, особенно, если до ТП есть достаточное расстояние.
Поражение током возможно в следующих ситуациях:
- Повреждение изоляции токоведущих частей, выход из строя электрооборудования. Образуется шаговое напряжение – на плоскости пола появляется потенциал, небезопасный для идущего человека;
- Повреждение изоляции электрооборудования. В этом случае на корпусе может оказаться опасное для здоровья напряжение;
- Повреждение защитной изоляции кабелей. Здесь напряжение появляется на металлических полках, с лежащими кабельными линиями;
- Нарушение технологии производства работ, приведшее к прикосновению к токоведущим частям, находящимся под фазным напряжением.
К включенному в сеть проводу, лежащему на влажном полу, подходить не рекомендуется. В этой ситуации появляется потенциал, опасный для человека. При попытке сделать шаг ноги оказываются под действием различных величин потенциала. Удар током обеспечен. Для избегания подобного развития событий перед заливкой бетона укладывается металлический каркас, соединённый с контуром заземления минимум в 2-х точках. За счёт этого при возникновении на полу потенциала ноги идущего человека будут зашунтированы, поражения электрическим током удастся избежать.
Для недопущения появления напряжения на нетоковедущих частях электрической системы ПУЭ обязывает заземлить абсолютно все металлические детали, находящиеся в распредустройствах трансформаторных подстанций и потребителя, а также корпуса электроприборов. В промышленных цехах, где присутствует электрическое оборудование (станки, производственные линии), по периметру пускается стальная полоса для присоединения всех без исключения металлсодержащих частей. Таким образом, выравниваются потенциалы земли и металлических частей, расположенных в помещении.
При возникновении пробоя на заземлённый корпус электрический ток пойдёт по пути наименьшего сопротивления, т.е. по заземляющим проводникам до контура заземления, а не через обладающее большим сопротивлением человеческое тело, даже при не сработавшей защите.
Меры предосторожности при работе в сети с глухозаземленной нейтралью
По этой причине ток через контур заземления направится в сторону нейтрали силового трансформатора. Это приводит к короткому замыканию с большой величиной электрического тока. На превышение заданного параметра должен будет среагировать защитный коммутационный аппарат: плавкая вставка или автоматический выключатель. За счёт этого повреждённый участок цепи будет выведен из работы. Таким образом, организуется быстрая локализация аварийного режима.
Что надёжнее
Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:
- Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
- В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
- Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.
Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.
Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)
В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).
При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.
В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.
Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.
Разберем ситуацию со схемами
С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.
Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

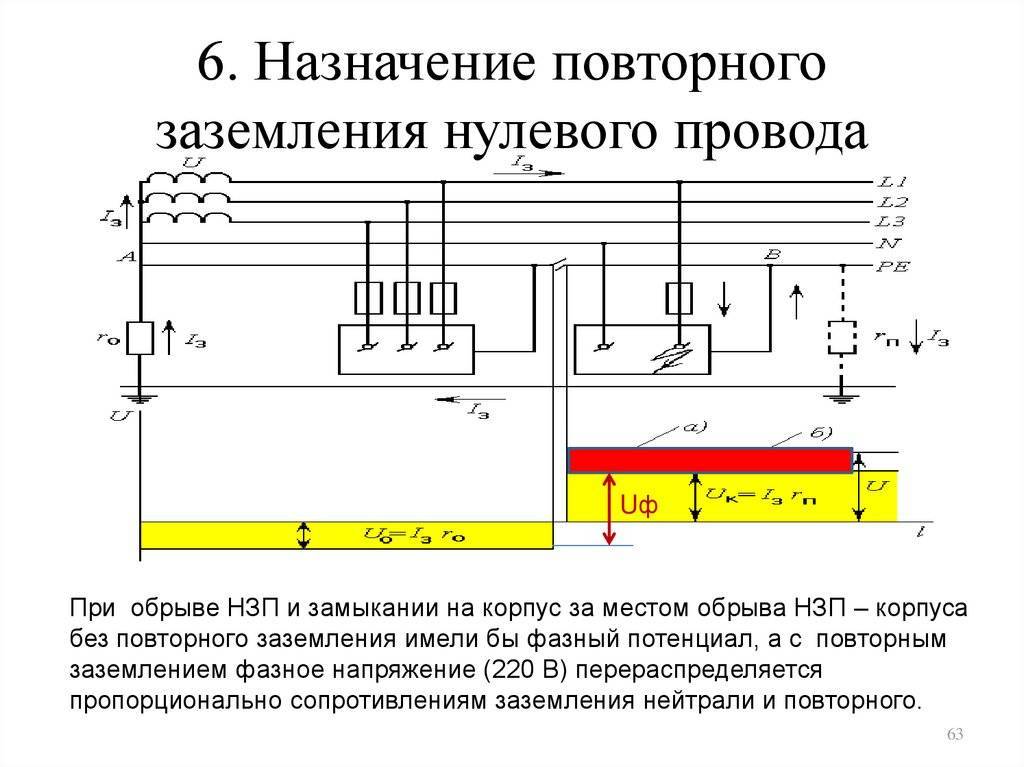

Представим ситуацию, когда нулевой провод по какой-то причине разорван:
- потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
- механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
- несанкционированное вмешательство доморощенного «электрика»;
- авария на подстанции (возможно отключение только нулевой шины).
На схеме это выглядит следующим образом:
При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.
Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.
А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.
Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.
Для справки: Обычно используется цветовая маркировка проводов:
- Фаза — коричневого или белого цвета.
- Рабочий ноль — синего цвета.
- Защитное заземление — желто-зеленая оболочка.
Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.
Заземление
Начнем с разбора каждой системы по отдельности.
Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.
По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).
Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.
Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.
В стандарт входит три системы – TN, TT и IT.
Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.
Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).
Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).
Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.
Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.
Как правильно скручивать провода
В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.
Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.
В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.
Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.
Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.
Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь https://elektrikexpert.ru/sistemy-zazemlenij.html.
Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.
Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.
Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.
Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.
Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).
Здесь можно подробнее узнать, как сделать заземление в частном доме.
Существующие разновидности — это системы TN-C, TN-C-S и TN-S.
К примеру, фазовый провод под напряжением попадает на токопроводящую часть электрооборудования, с ним соединён нулевой провод. Происходит разряд и эффект короткого замыкания. В момент этого процесса показатель силы тока взметает до небывалых высот и срабатывают установки защиты, приводя к обесточиванию защищаемого оборудования. На это уходят доли секунды, и оно регламентировано ПУЭ.
Назначение:
- моментальное обесточивание линии за счёт срабатывания установленных устройств защиты, в том числе и современных УЗО.
- исключает опасность прикосновения к корпусу электроустановки, так как напряжение (а значит и сила тока) на его поверхности становится ничтожно малым.
Вероятность поражения электрическим током сводится к нулю.
В рабочем режиме поверхность установок лишена напряжения, а в аварийной ситуации за счёт повреждения изоляции, короткого замыкания КЗ она становится токопроводной, а значит опасной. Протекающий по ней ток уже превосходит безопасный порог и становится коварным: возможен паралич мышц, нарушение системы кровообращения и всей системы жизнеобеспечения в целом вплоть до летального исхода.
Определение понятий
Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.
Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:
- рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
- защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
- грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.
https://youtube.com/watch?v=lj-i23-xzoc
Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.

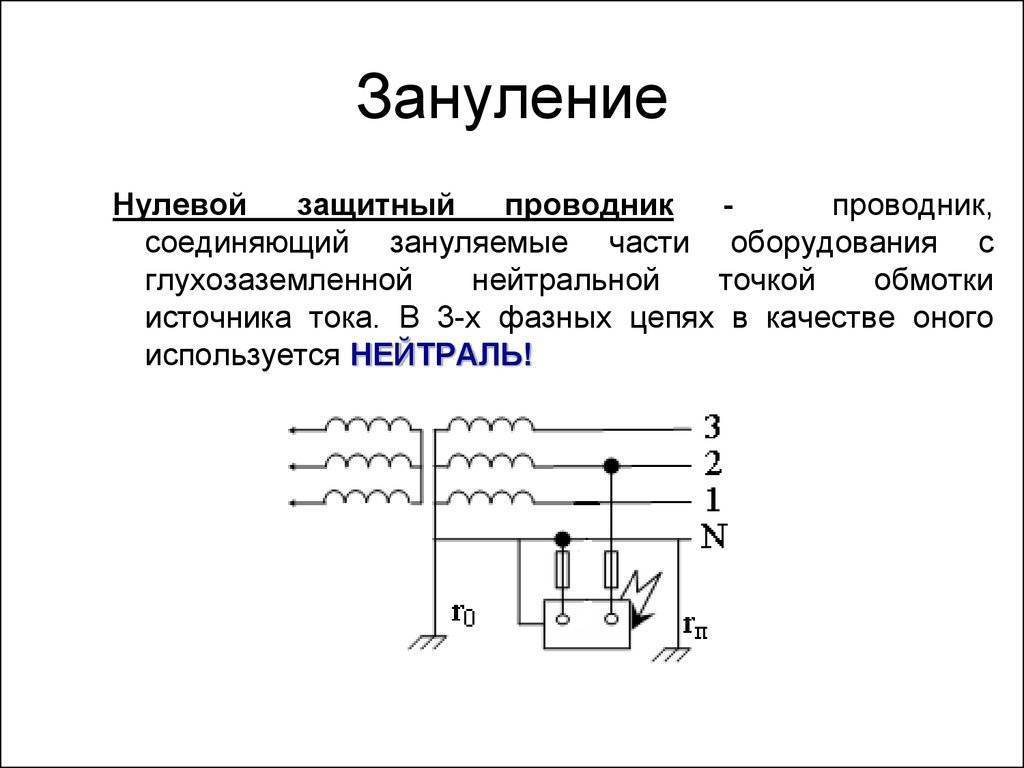

Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.
Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:
- предохранителей;
- автоматических выключателей;
- специальной защиты от короткого замыкания.
Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.
Установка оборудования
Для заземления необходим объект, на который будет сбрасываться напряжение. Объект должен иметь соединение с землёй. Существует два варианта: первый — самодельный, второй — уже готовый металлический объект, находящийся в земле, например, трубопровод.
При выборе второго способа следует учитывать доступность других служб к объекту и вполне вероятное нарушение соединения с объектом во время замены тех же труб.
Самостоятельно изготовить контур для заземления смогут все, кто владеет начальными слесарными навыками, чтобы отрезать кусок трубы или уголка достаточной длины и просверлить отверстие для присоединения провода с клеимой. Порой и этого не требуется, достаточно найти подходящий материал и зарыть его в землю.
Для установки зануления необходимы знания электрика, без них устанавливать эту систему не стоит. Всем, кто решился на этот шаг стоит учесть, что зануление не столь эффективно в обеспечении безопасности для жизни человека, а больше служит для защиты оборудования от выхода из строя.
Напряжение при этой системе защиты отводится на специальный щиток в трансформаторе и при резком скачке напряжения отключает подачу тока. Однако если напряжение не выходит за рамки ограничений, то эта схема позволяет номинальному напряжению поступать на корпус оборудования, что может стать причиной остановки сердца человека, коснувшегося такой части прибора.
