Вентиляция в бане своими руками — как организовать ее правильно?

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить

Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги

Естественная

Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.

Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.

Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.

Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.

Принудительная

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.

У принудительной схемы вытяжки есть ряд преимуществ перед естественной:

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

Если печь установлена не в парилке, используется другая схема вентиляции:

  1. Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
  2. На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
  3. Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
  4. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.

При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Вентиляция по Басту

Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

Принцип Басту – это перевернутый стакан:

  • Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
  • Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
  • Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.

Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Вентиляционные клапаны

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Наиболее популярные схемы вентиляционных систем

Вентиляционная система в парилке должна быть продумана тщательным образом, чтобы избежать дискомфортных ощущений во время банных процедур. А комфорт обеспечить можно следующими способами:

Способ 1

1 способ: Входное отверстие для поступления свежего воздуха размещается за печкой в 0,5 метра от напольного покрытия, а выходное отверстие для переработанного воздуха располагается на противоположное стене на высоте 20-25см. В него помещается специальный вентилятор, который и воспроизводит принудительное движение воздушных масс. Такой вариант гарантирует постепенное прогревание воздуха по всейкомнате: прохлада нагревается за счёт печи и поднимается кверху, затем, охлаждаясь, спускается вниз. Далее он выводится на улицу с помощью вытяжки. При этом, чем ниже оно будет находиться, тем интенсивнее будет воздушный поток.

Создание микроклимата 2

3 способ: В данной схеме вентиляционной системе входное отверстие для воздуха находится за печью над полом на 25, а выходное – на противоположное стене на таком же расстоянии от пола. Тут также устанавливается вентилятор. Этот способ достаточно лёгкий: прохладный воздух поступает в парилку, проходит через печь, а затем вытягивается на улицу благодаря вентилятору.

Создание микроклимата 3

4 способ: Данный вариант считается наиболее приемлемым для таких бань, где в полах парилки есть специальные щели между досками для вытекания воды. Входное воздушное отверстие располагается за печью на расстоянии 25 см от пола. При этом остывшие воздушные массы спускаются вниз и через пол выходят на улицу сквозь вентиляционную трубу.

Создание микроклимата 4

5 способ: Такой способ предназначен для таких бань, в которых работа печи не прекращается, то есть постоянна. Отверстие для воздуха располагается в 25 см от уровня пола напротив печи. Топка, дымовая трубка, а также поддувало играют роль своеобразной вытяжки. Если необходимо увеличить температуру воздуха в парилке или же увеличить интенсивность или количество пара, достаточно всего лишь закрыть воздушное отверстие заслонками. А после банных процедур снять её. Это в разы проще и легче, нежели давить на непонятные кнопки специального пульта к дорогостоящей и непростой вентиляционной системе.

Создание микроклимата 5

Благодаря таким незамысловатым схемам и содержательным советам сделать соорудить вентиляционную систему своими силами не составит и труда. Да и по ценовой характеристике такой труд обойдётся в разы дешевле!

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)

Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

  1. На стене возле печки – на стене напротив над полком.
  2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
  3. На стене под полком – в печную трубу.
  4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Последовательность работ

Заранее купите воздуховоды и декоративные решетки, ориентируйтесь на их форму и размер при разметке под отверстие. Каналом вытяжки могут служить пластиковые или оцинкованные трубы. Убедитесь, что решетки имеют заслонки, с их помощью вы будете регулировать степень проветривания.

  • Отметьте внутри парилки центр будущего вентиляционного отверстия, нарисуйте его контур на стене;
  • Длина сверла должна превышать толщу стены не менее, чем 0,5 см;
  • Сверлите изнутри помещения до выхода сверла с противоположной стороны;
  • Взяв получившееся отверстие за центральную точку, перенесите на наружную часть бани контур воздуховода аналогично контуру на внутренней стене;
  • Выпилите вагонку внутри контура и удалите ее;
  • Соблюдая перпендикулярность сверла к стене, сделайте по нарисованному контуру сквозные отверстия, контролируя точность попадания в шаблон с другой стороны стены;
  • При помощи стамески и долота уберите древесину внутри контура, примерьте воздуховод.

Если он свободно вошел в отверстие, тяжелую работу можно считать завершенной.

Внешний периметр воздуховода утеплите отверстие минватой. Убедитесь в качестве теплоизоляции выпиленного отверстия. Закрепите трубу монтажной пеной, срезав ее излишки после высыхания. Установите декоративные решетки, убедитесь в корректной работе задвижек.

Если вы сделали правильную вытяжку, вы сможете визуально убедиться в ее работоспособности при помощи самодельной «дымовой шашки».

Мы подготовили для вас еще несколько полезных и интересных статей:

  • Как сделать вентиляцию в ванной комнате;
  • Делаем правильную вентиляцию в погребе;
  • Вытяжка в гараже своими руками.

Возьмите тлеющий уголек и поднесите его к приточному отверстию снаружи парилки. Направление дыма и скорость его выхода в вытяжное отверстие наглядно продемонстрируют работу вентиляции. Регулируя задвижку, настройте оптимальный режим проветривания.

Инструкция по монтажу

Можно всю систему собрать по винтикам. Для этого потребуются:

несколько труб из оцинкованного металла диаметром 110 мм (обычно используют металлические вентиляционные стояки) длиной 1,25 м. Количество зависит от высоты бани (3-4);

Оцинкованный воздуховод.

  • минеральная вата для утепления двух труб на крыше (желательно базальтовая);
  • вязальная проволока или пластиковый шпагат для крепления ваты на трубе;
  • металлические оцинкованные листы для укрытия утеплителя;
  • тройник с заглушкой (для установки вверху);
  • переходник со 110 на 180 мм (желательный диаметр цинковых листов, закрывающих утеплитель);
  • шибер на нижний клапан;
  • решетка на воздухозаборное отверстие;
  • саморезы по металлу;
  • шуруповерт;
  • турбодефлектор;
  • болгарка;
  • дрель;
  • бензопила или электрический лобзик;
  • рулетка;
  • карандаш или мел.

Вентилирование разных вспомогательных помещений

Вентиляция в бане находится в списке обязательных мероприятий строительства

Понимание важности достаточного воздухообмена привело к тому, что разработаны и применяются различные пошаговые схемы для каждого отдельного помещения

Парной

Если в замкнутом пространстве не удалить часть воздуха, то и новый, свежий воздух не сможет зайти в парную. Схема и устройство вентиляции парилки следующая:

  • Устраивается приток свежего воздуха. Для этого делается отверстие в стене снизу около пола рядом с печью.
  • Вытяжное отверстие для естественной вентиляции устанавливается на противоположной стене от печи под потолком, и на момент, когда люди заняты процедурами, закрыто.
  • Воздух, заходя в парную, сразу нагревается и при помощи конвекции поднимается вверх.
  • Вверху, под потолком, в русской бане он начинает насыщаться влагой. Влажный воздух тяжелее, поэтому пар постепенно охлаждается в дальнем от печи углу и опускается вниз.

Именно на уровне полков в момент принятия банных процедур этот воздух нужно принять и вывести, чтобы он опять не испарился. Для этого на противоположной стене от печи под полками делают вытяжное вентиляционное отверстие, в который устанавливают вентилятор. Сырой охлажденный воздух выходит, а наверху, где парятся люди – хороший пар и жар.

После процедур нужно быстро освободить парную от теплого и влажного воздуха. Вентиляция в парилке происходит при помощи диффузора, установленного при помощи тройника.

Можно ли не устанавливать такую вентиляцию в парилке бани, возможно, достаточно окна? Специалисты категоричны – окно служит для залпового проветривания парной и быстрого удаления воздуха. Для поддержания комфорта именно в момент процедур оно не подходит.

Чердак

Чердачное помещение не должно просто проветриваться при помощи окошка. Попадающий на стропила пар приводит к началу разрушительных процессов. Решение: приток под навесом кровли, отток – на коньке. Двустороннее естественное движение потоков происходит снизу вверх.

Пространство между материалом кровли и мембраной вентилируют принудительно или естественным способом, но только с аэраторами и софитами. Аэраторы ставятся на площади кровли либо на коньке и вытягивают воздух. Софиты делают приток воздуха.

 Мойка

Чаще всего воздухообмен совершают принудительно. Отток направляют в сторону тамбура. В углу, под полом, располагают вентиляционный стояк. Он может быть из асбестоцементной трубы, которая тянет воздух наружу за счет разницы давления в помещении и концом выведенной на крышу трубы.

 Цокольный этаж

Обустройство бани в цокольном этаже ставит повышенные требования по гидроизоляции панелей перекрытия и стен. Система вентиляции – только принудительная во всех помещениях.

Душевая

Освежение в душевой и туалете происходит по проекции продухов с вентиляторов в потолке или вверху стены. Поставленная вытяжная вентиляция в ближайшем от душа отверстии ускорит просыхание.

Предбанник

Близкое расположение к парилке вызывает конденсат на стенках, перепад температур. В предбаннике устанавливают окно и делают приточно-отточную принудительную вентиляцию.

Требования к обустройству вентиляции в бане

Грамотно сконструированная вентиляция в парилке своими руками обеспечивает долгий срок службы строительных материалов, а также безопасность и комфортабельность такого помещения. Парилка должна соответствовать следующим требованиям:

  1. Процессы притока и оттока воздуха являются взаимосвязанными. При наличии одного из них, должен обеспечиваться и второй. Необходимым условием выступает соотношение объемов воздушного притока и оттока. Кроме того, схема вентиляции должна быть выполнена таким образом, чтобы имелась возможность регулировки и прогнозирования направления воздушных потоков.
  2. Систему вентиляции необходимо предусмотреть таким образом, чтобы воздух двигался в строго заданном направлении: от жилых помещений к техническим комнатам. Например, от парилки, через предбанник, к санузлу или тамбуру.
  3. По общим правилам механическая вентиляция предполагает наличие приточного отверстия на высоте не менее 2 метров от уровня пола, которое должно быть оборудовано вентиляционной решеткой. В парилке актуально другое правило: отверстие для притока воздуха располагается на высоте не более 1,5 метра, что позволит максимально прогреть свежий воздух, прежде чем он покинет помещение через вытяжку.
  4. Отверстие для оттока воздуха необходимо размещать в верхней части противоположной стены относительно «притока».
  5. Принудительная вентиляция становится максимально эффективной, если будет предусмотрена залповая вентиляция в парилке (обычное проветривание помещения). Комбинированная система вентиляции позволяет наилучшим образом справиться с сыростью и неприятным запахом.
  6. Размер приточно-отточных отверстий должен соответствовать нормам таким образом, чтобы за 1 час осуществилось не менее 3 полных циклов замены воздуха.

При залповой вентиляции руководить процессом воздухообмена придется вручную

Общие принципы организации воздухообмена

Правила воздухообмена в бане

Эффективность вентиляции в сауне зависит от соблюдения следующих принципов организации движения воздушных потоков:

Поступать и выходить из помещения воздух должен в равных количествах. Для регуляции интенсивности циркуляции рекомендуется использовать заслонки. Для быстрого нагрева помещения заслонки должны закрываться.
С внешней стороны бани обязательно устанавливается вытяжной воздуховод

При этом дефлектор должен находиться на высоте не более полуметра над поверхностью кровли.
Воздушные массы должны свободно поступать от моечной комнаты к предбаннику, санузлу и тамбуру.
Если планируется принудительная циркуляция воздуха, важно установить вентиляционную решетку, чтобы внешний воздух мог свободно проникать во все комнаты.
Влажный воздух из зоны отдыха должен беспрепятственно выходить через мойку или санузел.
Также через специальные каналы должен выходить наружу воздух от водонагревателя, который работает на газу.
Важно сделать канал, по которому будет поступать воздух. Он должен быть размещен рядом с печью на высоте в 0,5 метра от пола.
Также важно проложить воздушные каналы не только в главную комнату сауны, но и в другие помещения

Благодаря им во всех зонах будет комфортная температура воздуха.
Важно установить вытяжной канал с задвижкой напротив приточной магистрали в верхней части стены.
Вентиляция в парилке для финской бани должна быть смонтирована на основе схем как естественной циркуляции воздуха, так и принудительной.
Следуя вышеперечисленным принципам организации движения воздушных масс, можно сделать благоприятный микроклимат в бане любого типа.

Схемы вентиляции

  1. Без воздуховодов

Свежий воздух поступает через отверстие в стене возле пола. В стене или потолке устраивается вентиляционная решетка, через которую нагретый воздух естественным путем удаляется за пределы парилки. Для стен в таком случае лучше использовать прямоугольную решетку.

  1. Возле пола

Воздухозаборное устройство устанавливается у поверхности пола. В большинстве случаев это канал из дерева или материала стен, который поднимается в верхнюю часть помещения. Вентиляция идет по полу, но циркуляция происходит по всему объему парной. Подача проводится со стороны топки, забор воздуха — возле противоположных стен.

  1. Над топкой

Сама топка монтируется в углублении пола. Воздух, проходя через помещение, опускается в углубление, откуда забирается в топку и удаляется вместе с продуктами сгорания через вытяжной канал. В этом случае топка устанавливается ниже поверхности пола.

  1. Под полом

Пространство между чистовым и черновым полом парилки используется как вентиляционный канал. Возле топки устраивается отверстие для забора воздуха из соседнего помещения или улицы.

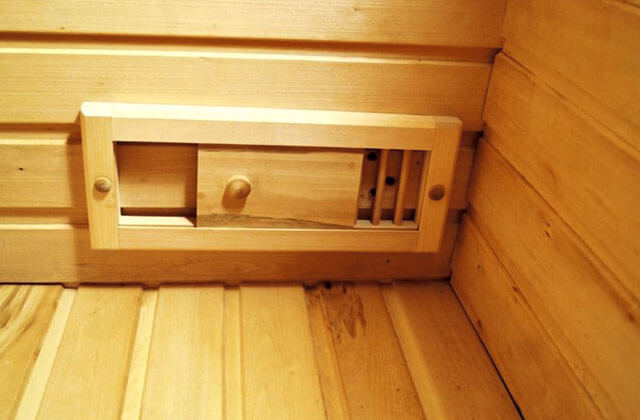

Пример вентиляции в бане возле пола

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Как правильно сделать вентиляцию в бане своими руками

Вентиляционная система в парной – одна из важнейших составляющих комфортного приема водных процедур и приятного времяпровождения. Если в жилом пространстве ее главная задача сводится к обеспечению пространства свежим воздухом, то в бане она не только отводит избытки влаги, но и регулирует температурный режим. В ряде случаев может возникнуть необходимость в быстром охлаждении парной (если процедуры принимаю люди с избыточным весом или дети). Как сделать вентиляцию в бане таким образом, чтобы она устанавливала необходимую температуру за несколько минут?

Столь важному вопросу и посвящена сегодняшняя статья. Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки

Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха

Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки. Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха.

Большинство парных оснащаются небольшими окошками. В открытом состоянии им делегируется роль простейшего устройства по воздухообмену. Эффективный способ смены воздуха – корректировать положение шибера. Но это правило справедливо лишь в тех случаях, когда печная топка находится в парной.

Специалисты констатируют, что перечисленные варианты являются самыми доступными и эффективными по организации системы вентиляции в бане. Но как поступить в тех случаях, когда с подпола воздух не проникает, ввиду отсутствия щелей, а топка находится в соседней комнате? На таких парных и хотелось бы остановиться подробнее. Итак, нужна ли вентиляция в парилке и для чего именно?

  1. 1. Для качественного соединения потоков воздуха. Природная конвекция не способна сбалансировать температурный режим по всей площади. У стен – значения одни, у потолка – другие, а у пола – третьи. Разница может достигать 10-20 °С. В таких условиях не слишком приятно принимать какие-либо водные процедуры.
  2. 2. Для обеспечения притока масс из вне. Для сауны, где находится всего 1 человек, при этом не дольше 25 минут, принудительная вентиляция не требуется. Запаса кислорода вполне достаточно. В остальных случаях свежий воздух – важная составляющая.

Движение воздушных масс в парной

Самые сложные случаи возникают при непреодолимом желании нерадивых застройщиков реализовать невозможное. У одних вентиляция парилки настолько мощная, что помещение просто не прогревается. У других же соответствующей системы не предусмотрено вообще. Совет здесь может быть всего один – не впадайте в крайности!

Сложная система вентиляционных каналов в бане

Грамотно реализованная вентиляция в русской бане, в которой учтены нормативные предписания и особенности каждой комнаты, стоит недорого, а польза от нее огромная. Главная задача заключается в том, чтобы учесть все нюансы: толщину стен, материал, обшивку и т.п.

Если воздухообмен не предусмотрен в принципе, существует высокая опасность кислородного голодания. В сочетании с высокой влажностью и температурой, люди и вовсе могут отравиться газами. Чрезмерно производительная вентиляция сауны может способствовать более продолжительному протапливанию помещения. Свежий воздух направляется внутрь очень быстро, пол остается постоянно холодным.

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха. При проектировании вентиляционных каналов учитывают такие требования:

  • входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
  • размер сечения всех каналов также должен быть одним и тем же;
  • нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Советы по выбору и покупке материалов

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных. Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см2. Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х52=78,5 см2. Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см2. Получаем: 78,5/24=3,27 м3.

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м3. Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Очень важно правильно рассчитать размеры вентиляционных отверстий

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

  • электрическая дрель;
  • коронка по дереву/металлу диаметром 100 мм;
  • строительный пистолет под тубу с герметиком.

2 Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

Расположение вентиляционных отверстий в парной

  1. 1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
  2. 2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

  • вытяжка делается исключительно вверху;
  • отверстия забора воздуха – в нижней части стен;
  • вентиляционные каналы располагаются по диагонали.

Вентиляционное отверстие у потолка

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Заслонка вентиляционной системы

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Основные функции вентиляции

Проектируя баню, предусмотрите эффективный воздухообмен. Он должен обеспечивать:

  • Удаление влажного воздуха, подсушивание конструкций;
  • Выведение углекислого и угарного газов;
  • Приток свежего воздуха.

Правила обустройства вентиляции зависят от материала постройки и от того, является ли баня отдельно стоящим зданием, или она совмещена с домом. Если на стадии строительства не была заложена вытяжка, сделайте ее самостоятельно. Затраты окупятся увеличением срока службы. Исправление строительных ошибок силами наемных рабочих процесс дорогостоящий, и здесь возникает вопрос: как сделать вентиляцию в бане своими руками.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
